叉型铰接侧支座连接结构件

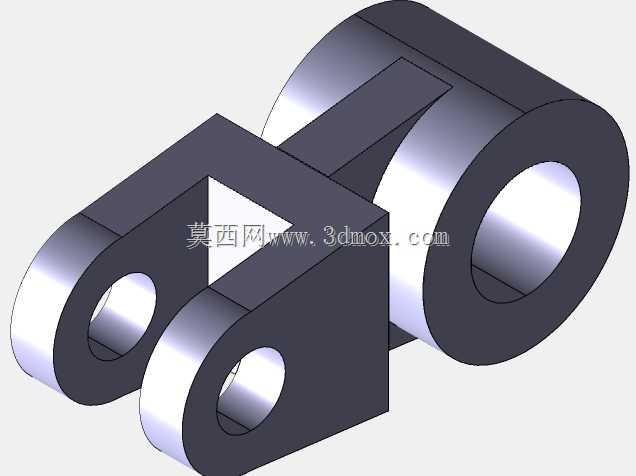

该铰接侧支座是机械传动系统中承担铰接支撑、载荷传递与运动限位功能的核心连接构件，广泛应用于工业自动化生产线连杆机构、物流输送设备铰接点位、工程机械操作臂连接端、农用机械传动拉杆节点等场景，主要作用是在两个存在相对摆动需求的传动部件之间，提供稳定的转动支撑边界，同时传递径向与轴向的复合载荷，避免传动部件在往复摆动过程中出现错位、卡滞或应力集中断裂的问题。从功能特性来看，该构件采用一体加工成型的结构设计，一端为双叉耳式铰接结构，两个平行的耳板上开设同轴铰接孔，可通过铰接销轴与带单连接端的传动部件实现铰接配合，双叉耳的对称结构能够均匀分摊销轴传递的载荷，降低单侧耳板的应力峰值，提升铰接部位的抗疲劳寿命；另一端为大直径筒状轴套结构，可套装在固定支撑轴或转动主轴上，为整个铰接组件提供稳定的安装基准，筒状结构的内孔可根据使用需求加装自润滑轴套或滚动轴承，降低转动过程中的摩擦阻力，减少铰接部位的磨损量。在设计思路上，该构件充分考虑了铰接场景的受力特性，双叉耳与筒状轴套之间采用实体连接块过渡，过渡区域做了圆弧倒角处理，避免直角结构带来的应力集中问题，整体结构没有冗余的设计部分，在保证结构强度满足额定载荷要求的前提下，尽可能压缩了构件的整体体积与重量，既能够适配紧凑安装空间的使用需求，也能降低传动系统的整体惯量，提升传动响应的灵敏度。从安装边界来看，双叉耳端的两个铰接孔保持严格的同轴度公差，孔壁加工有较低的表面粗糙度，能够保证销轴安装后转动顺畅无卡滞，耳板的间距尺寸经过精准设计，可适配对应厚度的连接端插入，避免铰接后出现轴向窜动；筒状轴套端的内孔与外圆保持较高的同轴度，安装时可通过轴套外圆或内孔实现定位，轴套的轴向长度经过匹配设计，既能够提供足够的支撑接触面积，降低接触面的压应力，也不会占用过多的轴向安装空间，适配多数常规传动机构的安装尺寸要求。该构件在实际使用中可承受一定范围内的冲击载荷，铰接部位的摆动角度可根据配套传动部件的运动行程灵活适配，无需额外加装复杂的限位结构即可满足常规的铰接传动需求，整体结构可靠性高，维护成本低，能够在多粉尘、轻度腐蚀的复杂工况下长期稳定工作。
