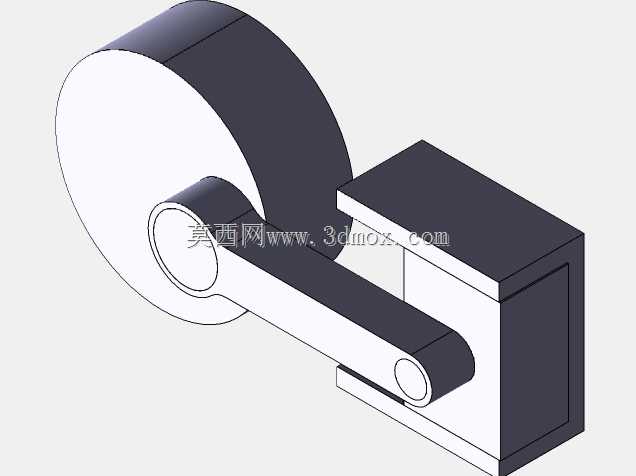

曲柄滚轮联动压紧机构结构设计

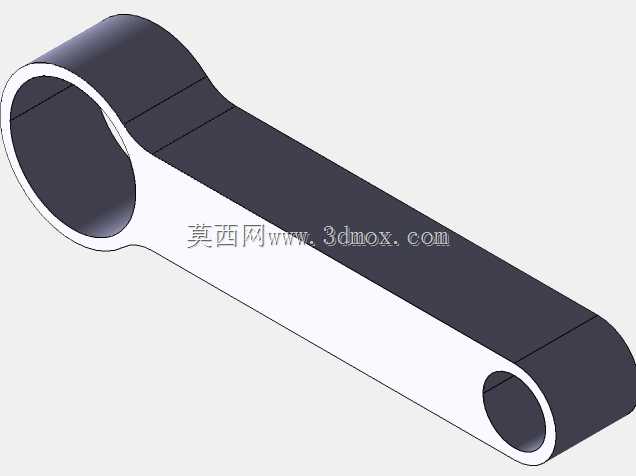

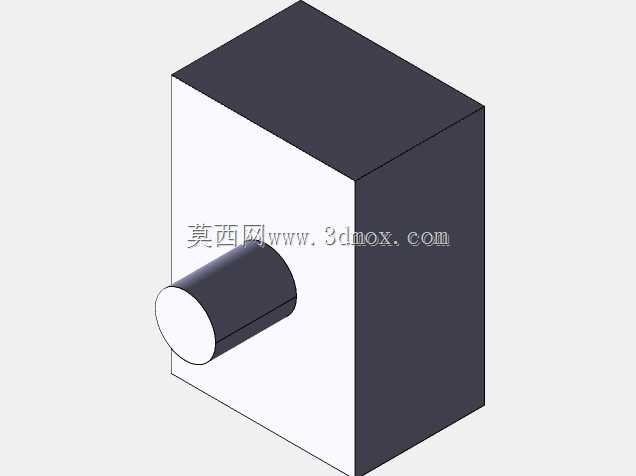

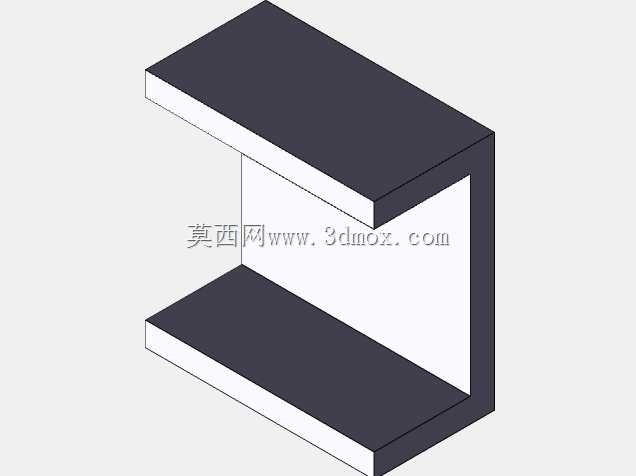

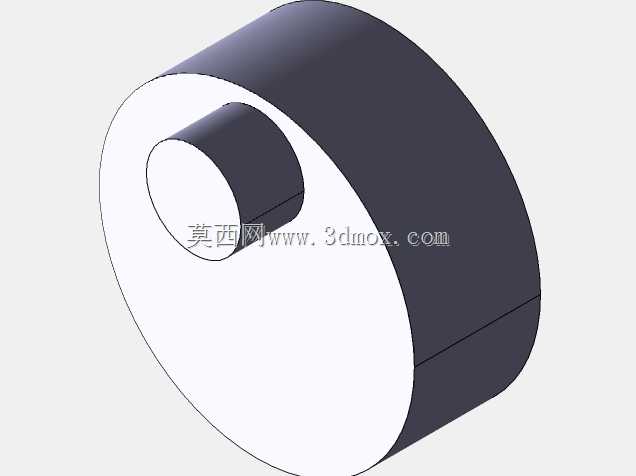

该结构属于机械传动领域常用的压紧执行组件，主要应用于轻工生产流水线、小型物料加工工位、包装设备进料端等需要对薄型物料、带状工件实现快速压紧定位的场景，能够在连续作业的产线中配合工位节拍完成快速压合、松开的循环动作，避免工件在加工、输送过程中出现偏移、翘边问题，保障工位作业的位置精度。从实际用途来看，该组件可直接集成在小型台式加工设备、半自动包装机、标签贴合工位的执行端，替代传统的螺栓压紧、卡扣固定结构，无需人工手动锁紧操作，通过驱动端带动曲柄转动即可完成压紧动作，大幅降低工位操作的辅助时长，适配小批量多品种的柔性生产需求。从功能特性来看，该结构采用曲柄铰接联动的设计逻辑，大直径滚轮作为压合执行端，在接触工件时能够通过圆弧面实现柔性接触，避免刚性压头对工件表面造成压痕、划伤，矩形基座作为整个组件的安装承载主体，连接臂通过两处铰接点分别与基座、滚轮支架相连，当驱动端带动连接臂摆动时，滚轮会沿圆弧轨迹下压，到达下止点时能够形成稳定的自锁角度，即便驱动端失去动力也能保持压紧状态，不会出现松脱移位的问题，保障作业过程的可靠性。从设计思路来看，整个结构采用极简的零件构成，仅包含基座、连接臂、滚轮组件三类核心零件，所有铰接位置均采用同轴销轴连接，零件加工难度低，普通铣削、钻削设备即可完成全部零件的加工，装配时无需复杂的调式步骤，仅需保证铰接销轴的同轴度即可实现顺畅的摆动动作，后期维护时仅需定期对铰接位置加注润滑脂、检查滚轮的磨损情况即可，运维成本极低。从外形尺寸与安装边界来看，该组件整体结构紧凑，矩形基座的安装面预留有标准的固定孔位，可直接通过螺栓固定在设备的工作台面或者机架立面上，安装时仅需保证滚轮下压的最低点与工件承载面的高度差匹配工件厚度即可，横向占用空间较小，不会对工位周边的送料、取料机构造成干涉，滚轮的宽度可根据实际压紧的工件宽度进行适配调整，连接臂的长度也可根据需要的压紧行程进行对应修改，能够灵活适配不同工位的安装空间需求。
