双铰接叉耳式连接座结构设计

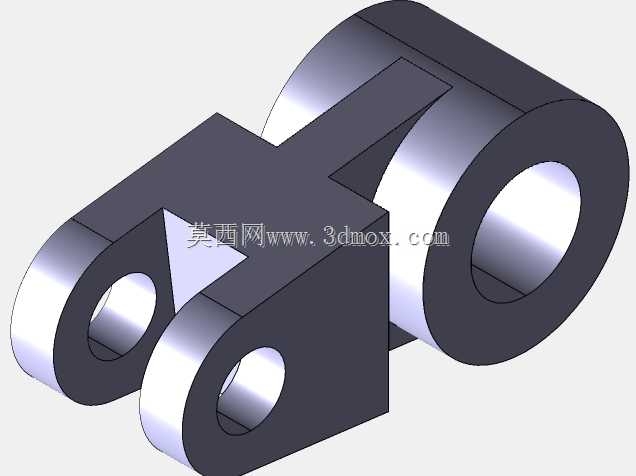

该零件属于机械传动系统中的铰接式连接支座，主要应用于需要实现小角度摆动传动、多构件铰接联动的工业设备场景中，常见于轻工自动化生产线的连杆传动机构、小型工程机械的操作联动结构、专用设备的可调式支撑连接部位，可作为两个相对摆动构件之间的中间连接载体，实现动力传递过程中的角度自适应补偿，避免刚性连接带来的应力集中问题，同时保障传动过程中的运动轨迹精度。从功能特性来看，该零件采用一体成型的实体结构设计，主体为矩形块状基体，一侧延伸出平行双叉耳结构，每个叉耳上加工有同轴贯通的铰接孔，用于穿装铰接销轴，与带单耳结构的外部构件形成铰接副，可实现绕销轴轴线的定轴摆动；基体另一侧集成大直径同轴套筒结构，套筒内孔为光孔设计，可用于穿装固定转轴或者与外部轴类零件形成转动配合，实现该连接座与固定基座或者主动轴的转动连接，双叉耳与套筒的轴线呈垂直空间排布，可实现两个垂直方向的转动自由度传递，适配空间交错轴系之间的铰接传动需求。在设计思路上，该零件充分考虑了铰接传动的受力特性，双叉耳结构采用等厚平行设计，两个铰接孔的同轴度公差控制在较高精度等级，避免销轴安装后出现卡滞、偏磨问题；叉耳与基体的衔接位置做了圆弧过渡处理，有效降低应力集中系数，提升零件在交变载荷下的疲劳强度；套筒部位的壁厚经过受力校核，可承受径向载荷与传动过程中的倾覆力矩，内孔表面预留了精加工余量，可根据实际装配需求进行铰削或者研磨加工，保障与配合轴的配合精度。从安装边界来看，零件整体结构紧凑，双叉耳的外开间距、铰接孔内径、套筒的内外径尺寸、基体的整体长宽高均按照通用铰接传动的安装空间设计，安装时可先将套筒部位与对应轴件完成装配，通过轴端挡圈或者紧定螺钉实现轴向定位，再将外部构件的单耳插入双叉耳的间隙中，对齐铰接孔后穿装销轴，加装开口销或者轴用挡圈完成销轴的轴向固定即可完成装配，装配过程无需复杂工装，后期维护时拆卸销轴即可快速分离连接构件，便于易损件的更换与机构的调试。零件的外形无复杂曲面，加工工艺性良好，可采用型材下料后通过铣削、钻镗孔的常规机加工工艺完成制造，适合中小批量的生产加工，能够满足常规工业设备对铰接连接零件的强度、精度与可靠性要求。
