巴斯尼MPM型信号发射装置结构设计

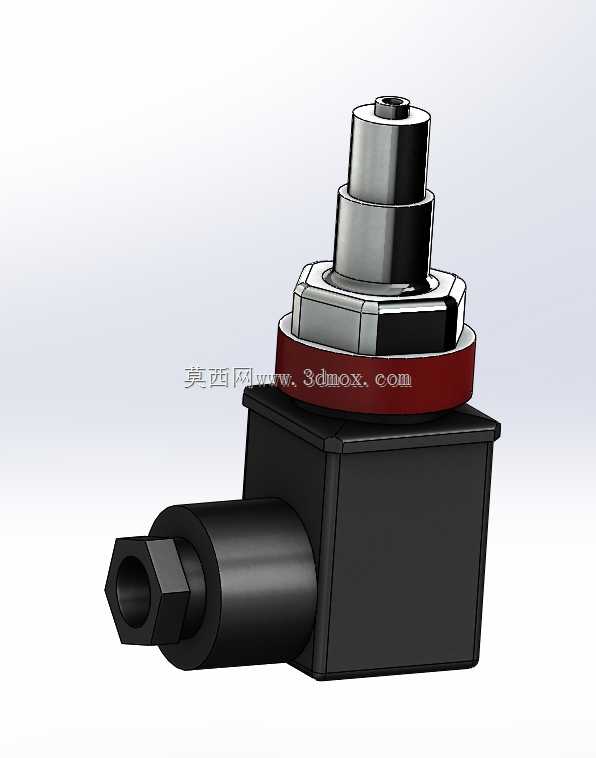

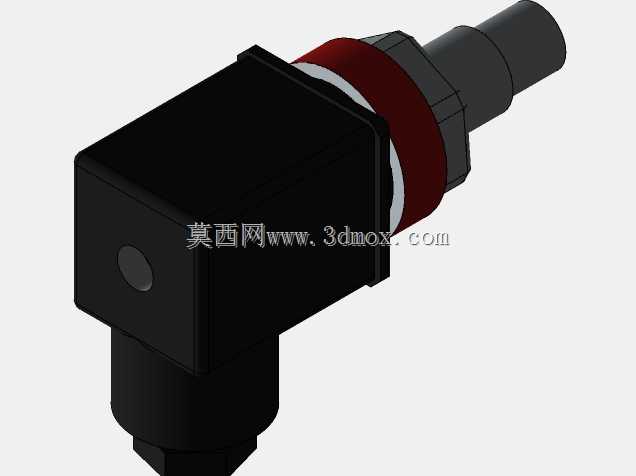

这款巴斯尼MPM型发射装置主要应用于工业自动化产线的信号传输与指令触发场景，在各类机床加工工位、自动化装配单元、物流分拣系统中承担信号发射、工位状态反馈的核心作用，能够将工位端的触发动作转化为标准电信号传输至控制系统，实现设备动作的精准联动。从实际用途来看，该装置可适配多类工业控制场景，既可以作为工位到位检测的触发端，也能作为手动指令输入的操作部件，在高频率触发的工业环境下保持稳定的信号输出，避免信号丢包、误触发等问题影响产线运行效率。从功能特性来看，该装置采用模块化结构设计，上部为阶梯式轴状触发端，外部配置六角锁紧结构，能够快速完成安装后的位置锁定，避免设备运行过程中出现松动偏移；中部设置环形密封缓冲结构，可阻挡车间内的切削液、粉尘进入装置内部，提升恶劣工况下的使用寿命；下部为方形主体基座，侧面伸出快插式连接端口，无需复杂接线即可完成与控制线路的对接，大幅降低现场安装调试的耗时。设计过程中，优先考虑了工业现场的安装适配性，上部触发端采用阶梯轴结构，能够适配不同厚度的安装面板，通过六角螺母即可完成夹紧固定，无需额外定制安装支架；下部方形基座的边角做了圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员，同时基座内部预留了足够的电路安装空间，可根据不同的信号输出需求更换内置电路模块，实现产品的多场景适配。外形尺寸方面，整体结构紧凑，上部触发端最大直径适配常规工业安装孔位，下部方形基座的长宽尺寸控制在小范围内，不会占用过多的安装面板空间；侧面连接端口采用外六角锁紧结构，接线完成后可通过旋转锁紧套实现线缆的抗拉固定，避免设备运行过程中线缆拉扯导致的接触不良。安装边界上，该装置支持面板嵌入式安装，仅需在安装面板上开设对应尺寸的圆孔，将装置从面板正面穿入后，从背面旋紧锁紧螺母即可完成固定，安装后触发端突出面板的高度符合人体操作工学，操作人员无需刻意调整姿势即可完成触发操作，同时装置整体的防护等级适配车间常规工况，无需额外加装防护外罩即可直接使用。
