侧装铰接式机械连接固定支座结构

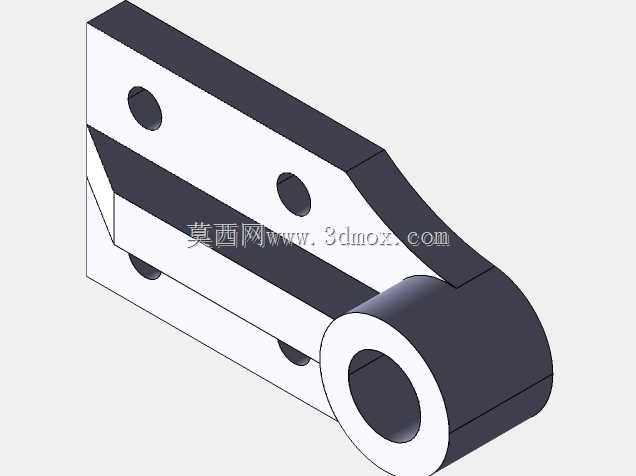

该侧装铰接支座属于机械传动与支撑系统中的核心连接构件，主要应用于需要实现部件间铰接转动、同时承担径向与轴向复合载荷的工业场景，常见于自动化生产线连杆机构、物流输送设备张紧调节端、工程机械操作臂铰接点位、工装夹具翻转连接部位，可在固定机架与活动部件之间建立稳定的转动连接关系，既能够限制活动部件的非必要位移自由度，又可保障指定角度范围内的顺畅转动，避免部件运动过程中出现卡滞、偏磨或应力集中断裂的问题。从功能特性来看，该构件采用一体化板式主体搭配端部同轴铰接筒的结构设计，主体板身开设多组规则排布的通孔，可通过标准紧固件实现与安装基面的牢固贴合固定，多组安装孔的排布方式能够分散紧固件承受的剪切载荷，提升连接结构的抗振动、抗冲击性能，即使在设备频繁启停、负载反复交变的工况下，也能保持安装位置的精度稳定性，不会出现连接松动导致的传动偏差。端部的铰接筒采用同轴通孔设计，可与配套销轴、衬套配合形成转动副，筒身与板身之间采用大圆弧过渡结构，能够有效分散铰接位置传递的集中应力，避免应力集中导致的构件根部开裂问题，铰接筒的内孔精度可满足衬套压装的公差要求，配合衬套使用时能够降低销轴转动过程中的磨损量，延长整套铰接结构的维护周期。从设计思路层面，该构件充分考虑了侧装场景的安装空间限制，整体采用扁平式板状主体设计，可直接贴合在竖直安装基面或型材侧面完成固定，无需额外设计转接支架，有效压缩了安装所需的空间尺寸，板身的轮廓采用折线形过渡设计，在保证整体结构强度的前提下，尽可能去除了非承载区域的多余材料，既降低了构件自身重量，又减少了加工过程中的材料损耗，兼顾了结构性能与制造成本的平衡。在安装边界方面，该构件的板身安装面为精加工平面，平面度公差可保障与安装基面的贴合度，避免安装后出现构件倾斜导致的铰接轴偏斜问题，多组安装孔的孔位公差严格匹配通用紧固件的安装尺寸，现场安装时无需二次扩孔或修配即可完成装配，端部铰接筒的轴向长度经过优化设计，既能够提供足够的销轴配合接触面积，降低接触面的压应力，又不会超出侧装场景的空间边界，避免与周边运动部件发生运动干涉，铰接筒的内孔与板身安装面保持严格的平行度公差，可保障活动部件转动过程中的轨迹精度，不会出现转动卡滞或部件偏摆的问题。
