8*16mm规格直插铝电解电容结构

这款8*16mm规格的直插式铝电解电容，是电子电路领域应用极为广泛的无源基础元器件，在各类民用消费电子、工业控制板卡、低压电源模块、小型家电控制板、车载辅助电子电路中都承担着不可替代的作用。它的核心功能是在电路中实现滤波储能、电压纹波抑制、信号耦合、退耦以及瞬时充放电补偿，能够在电路负载出现瞬时波动时快速释放存储的电荷，维持供电电压的稳定，避免电路因电压骤变出现工作异常、信号失真甚至元器件损坏的问题。

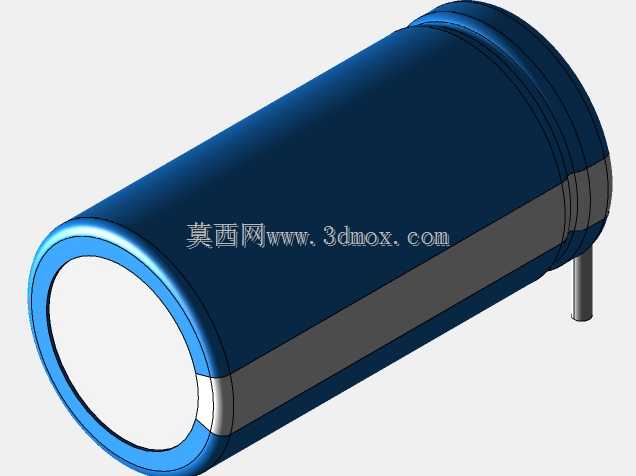

从设计思路来看，这款电容采用经典的圆柱形卷绕芯子封装结构，外壳选用高强度铝合金材质拉伸成型，既可以为内部卷绕的电解纸、阳极铝箔、阴极铝箔芯体提供可靠的机械防护，隔绝外界潮气、粉尘侵入内部影响电性能，也能借助金属外壳的良好散热性，将电容工作过程中产生的热量快速导出，延长器件的连续工作寿命。外壳端部设置有多层环形滚压加强筋，既可以提升外壳的结构强度，避免装配、运输过程中受外力挤压出现变形，也能为端部密封胶塞提供可靠的压合限位，保证内部电解液不会出现渗漏。电容侧面预留的灰色标识区域，是用于印刷容值、耐压值、耐温等级、极性标识的位置，能够帮助生产装配人员快速识别器件参数与安装方向，避免反向安装导致电容失效甚至爆浆。

从尺寸与安装边界来看，这款电容主体外径为8mm，主体长度为16mm，单根直插引脚直径符合常规PCB板通孔安装标准，引脚伸出长度适配波峰焊、手工焊等常规焊接工艺要求，在PCB布局时仅需预留直径8mm、高度16mm的主体安装空间，按照引脚间距预留对应通孔即可完成装配，能够适配绝大多数紧凑型电路板的布局需求，不会占用过多的板上空间。电容的引脚采用镀锡工艺处理，具备良好的可焊性与抗氧化能力，能够保证焊接后的连接可靠性，降低虚焊、脱焊的不良率。在实际电路应用中，这类小尺寸直插电容常被布置在电源输入端口、芯片供电引脚附近，就近完成高频纹波滤除与储能补偿，有效提升整个电路系统的工作稳定性与抗干扰能力。
