双孔铰接式连接固定支座结构设计

该零件属于机械传动与连接系统中的铰接支撑类构件，主要应用于各类需要实现转动副连接、同时承担径向与轴向载荷的工业设备场景，常见于自动化生产线连杆机构、轻工机械摆臂组件、输送设备张紧调节结构以及小型工程机械的铰接点位，作为两个相对运动部件之间的连接载体，既能够保证相连部件绕指定轴线完成预设角度的摆动动作，又可以为整体结构提供足够的刚性支撑，避免运动过程中出现连接松脱、偏移错位的问题。

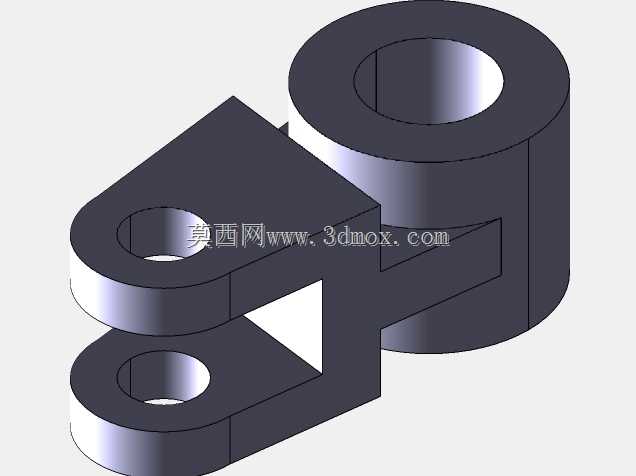

从功能特性来看，该构件集成了单轴套铰接与双孔耳板连接的双重功能，大尺寸圆筒结构为铰接转动副提供安装空间，内部通孔可适配对应直径的铰接销轴，圆筒的轴向长度经过合理设计，能够保证与配合件的接触面积足够大，分散销轴传递的载荷，降低接触面的压应力，减少长期往复转动带来的磨损；侧方延伸的双叉耳板结构带有两个同轴通孔，用于与另一组部件通过螺栓或销轴实现刚性连接，耳板中间的镂空槽既可以为相连部件的摆动预留运动空间，避免运动过程中发生结构干涉，又能够在保证结构强度的前提下减少零件整体重量，降低材料消耗，符合轻量化设计的要求。

在设计思路上，该零件优先考虑了载荷传递路径的合理性，所有受力部位均做了加厚处理，大圆筒与耳板的连接位置采用圆弧过渡结构，避免直角连接处产生应力集中，提升零件的抗疲劳性能，能够承受长期交变载荷的作用；两个耳板上的安装孔保持严格同轴度公差，大圆筒内孔与耳板安装孔的轴线保持垂直的位置精度，保证安装后相连部件的运动轨迹符合设计预期，不会出现卡滞、别劲的问题。外形方面整体结构紧凑，没有多余的外凸结构，安装边界清晰，大圆筒的外径、耳板的外伸长度、整体厚度尺寸均适配常规铰接点位的安装空间，不需要对周边配套结构做额外修改即可完成装配，安装时可先将铰接销轴穿入大圆筒完成转动副的装配，再通过耳板的两个安装孔与固定端或活动端部件锁紧，装配流程简单，后期维护时拆卸更换也十分便捷，能够有效降低设备的运维成本。
