叉环式铰接连接座结构设计

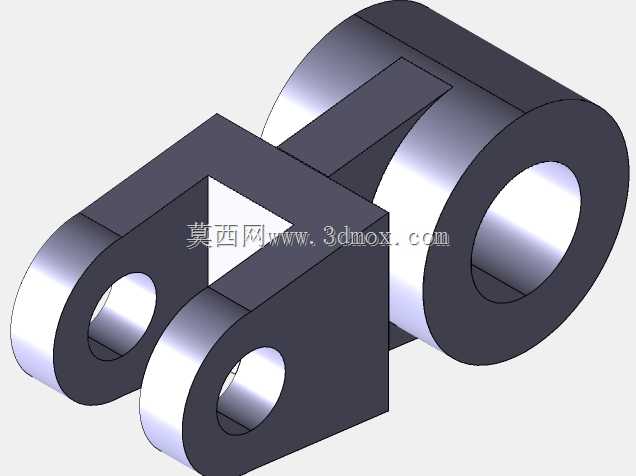

该铰接连接座是工业机械传动与支撑系统中常用的铰接类连接件，主要应用于需要实现往复摆动、角度调整的传动链路场景，常见于工程机械的执行机构连接端、自动化设备的摆臂铰接位、轻工机械的连杆传动节点，可在两个相对运动的构件之间传递载荷同时允许设定角度范围内的相对转动，避免刚性连接带来的应力集中与运动卡滞问题。从功能特性来看，该构件采用单筒轴套配合双叉耳的一体化结构设计，一侧的大直径筒状结构为固定铰接端，内孔可与固定销轴形成回转配合，承担主要的径向载荷与部分轴向载荷，筒壁厚度经过载荷校核，可满足中等载荷工况下的长期使用需求，不会出现薄壁变形导致的转动卡涩；另一侧的双叉耳结构为活动连接端，两个平行的耳板上开设同轴通孔，可通过销轴与外部摆臂、连杆类构件连接，双叉耳的对称布局能够让连接受力均匀分布在两个耳板上，避免单侧受力带来的耳板弯折变形，耳板与筒身之间采用三角加强筋结构过渡，在不额外增加整体重量的前提下大幅提升了连接部位的结构强度，可承受交变载荷下的长期冲击。在设计思路上，该构件优先考虑了装配便利性与运动可靠性，大筒内孔与叉耳孔的轴线保持平行度公差要求，确保装配后铰接转动的顺畅性，不会出现别劲卡顿的问题；整体外形采用方正的基座过渡，既方便加工时装夹定位，也可在需要时作为安装基准面贴合其他构件。从安装边界来看，大筒端的外径决定了铰接位的最小安装空间，安装时需预留出大于筒体外径的转动避让空间，避免转动过程中与周边构件发生干涉；双叉耳的开口宽度适配对应厚度的连接构件，耳板孔的直径与配套销轴采用间隙配合，既保证转动灵活，又控制配合间隙避免过大的传动空程；构件整体的轴向尺寸紧凑，可适配安装空间较为局促的铰接点位，不需要额外预留过多的装配余量。该结构的所有棱边均做了倒角处理，既去除加工毛刺避免装配划伤，也能够减少应力集中点，提升构件的疲劳使用寿命，适配多数中低载荷的铰接传动场景，可直接作为通用铰接连接件用于各类机械设备的连杆、摆臂、支撑结构的铰接点位。
