360mm通风打孔式汽车制动盘结构

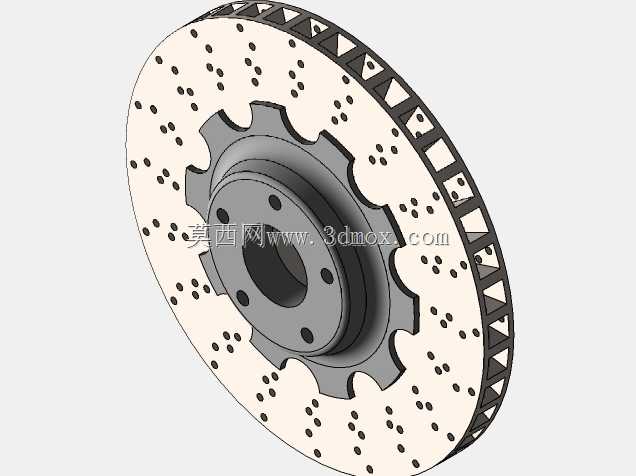

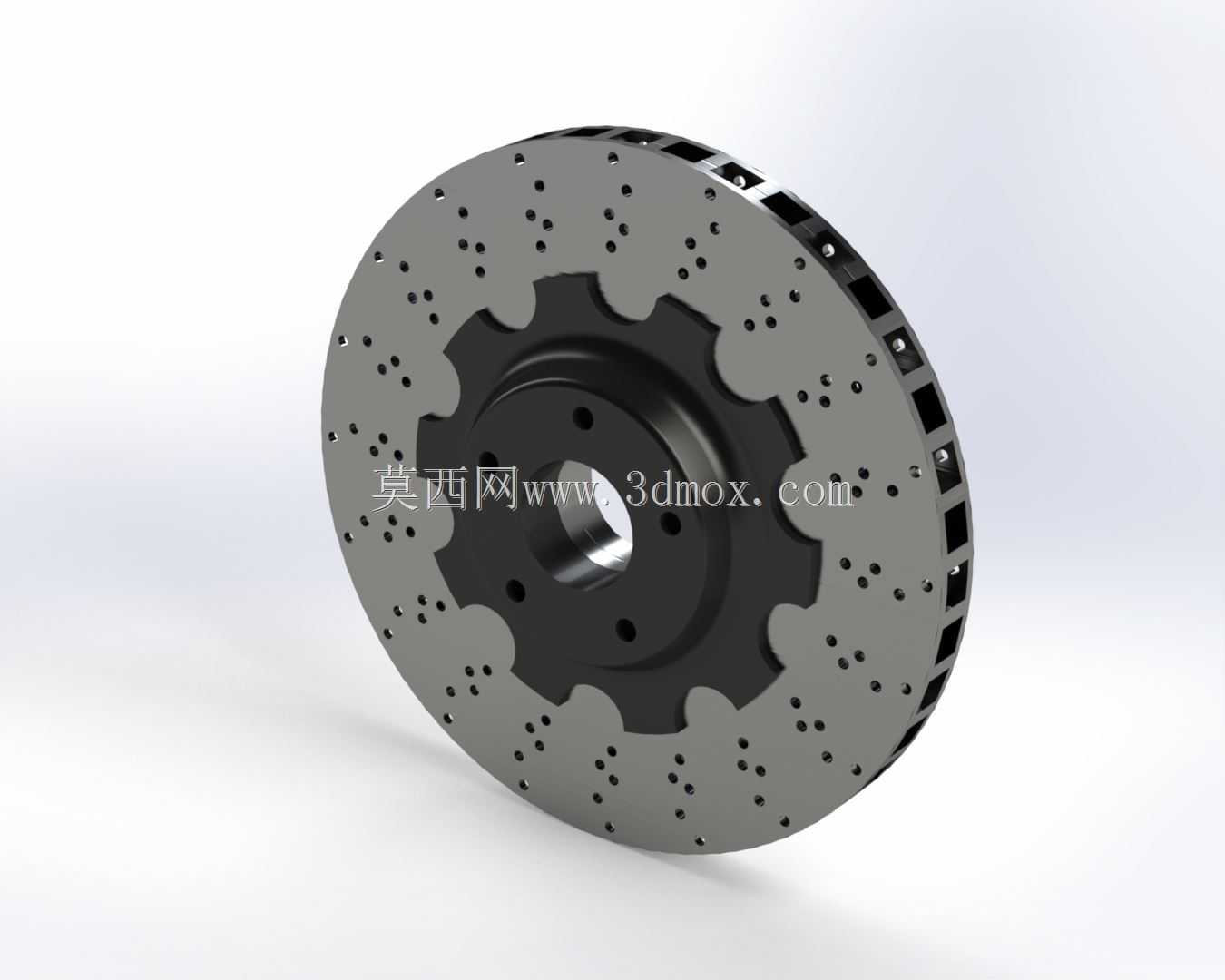

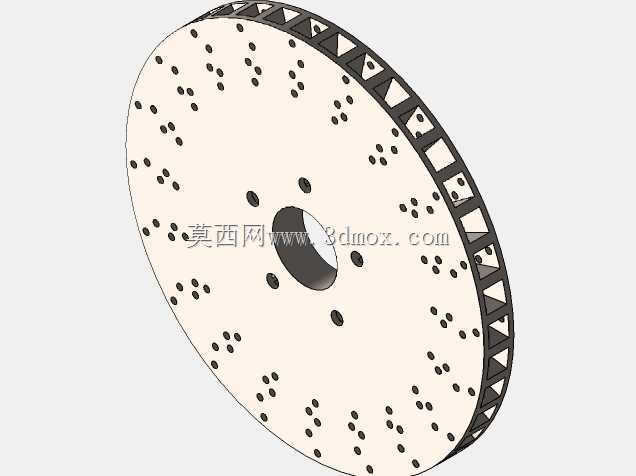

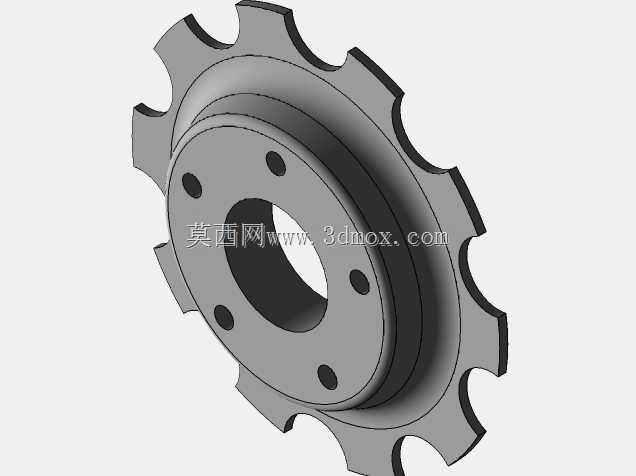

该制动盘主要应用于乘用车辆、高性能改装车辆的前轮制动系统中，是车辆盘式制动系统的核心摩擦承载部件，工作时与制动卡钳配合，通过夹紧摩擦将车辆行进的动能转化为热能耗散，实现车辆减速、驻车的核心功能，直接决定车辆制动效能、制动稳定性与连续制动抗热衰退性能。这款360mm规格的制动盘采用分体式结构设计，区别于传统一体式铸铁制动盘，将摩擦工作环与中心安装帽拆分设计，摩擦环采用高碳耐磨铸铁材质，中心安装帽采用高强度铝合金材质，既保证摩擦工作面的耐磨、耐热性能，又能有效降低制动盘整体非簧载质量，提升悬挂系统响应速度。摩擦工作面采用交错排布的通风打孔设计，盘面均匀分布多组径向散热通孔，配合内部径向布置的通风导流筋结构，在制动盘随车轮旋转时，可利用离心效应将空气从盘心导入、从盘径向外缘甩出，形成持续的强制风冷气流，快速带走制动摩擦产生的高温，避免连续高强度制动下出现热衰减、制动盘翘曲变形的问题；同时盘面的打孔结构可以在摩擦片接触盘面时刮除摩擦片表面的磨屑，避免磨屑夹在摩擦副之间引发制动抖动，还能在雨天行驶时快速破除盘面水膜，避免湿滑路面制动效能骤降。中心安装帽采用齿形咬合结构与摩擦环定位连接，通过周向均匀布置的紧固件完成刚性固定，这种浮动式连接结构可以允许摩擦环在受热膨胀时产生微小的径向位移，避免热胀冷缩引发的盘面形变、制动抖动问题。安装边界方面，中心定位孔适配常规乘用车辆的轮毂轴头尺寸，安装帽上的螺栓孔位按照标准轮毂螺栓节圆设计，可直接匹配对应规格的轮毂与转向节安装位，360mm的外径尺寸适配18寸及以上尺寸的轮毂安装，预留足够的卡钳安装空间，可适配对置四活塞、六活塞的高性能制动卡钳。设计过程中充分考虑了制动工况下的受力分布，摩擦环的厚度、通风筋的排布角度都经过受力校核，保证在最大制动力矩下结构不会出现开裂、形变，打孔位置避开了摩擦面的应力集中区域，在提升散热性能的同时不会削弱盘面结构强度，中心安装帽的齿形咬合结构可以均匀传递制动力矩，避免局部应力过大导致连接失效。
