手摇式咖啡研磨设备结构设计方案

　　这款手摇式咖啡研磨设备的结构设计，主要面向小型咖啡制作场景，覆盖家用手冲咖啡制作、小型独立咖啡馆的备用研磨需求、户外露营便携咖啡制作等多个实际使用场景，区别于大型商用电动研磨设备，该结构无需外接电源，完全依靠手动输入动力完成咖啡豆研磨作业，能够满足小批量、单次现磨的使用需求，避免电动设备闲置时的积灰、电路老化问题，同时便携属性能够适配无供电的户外使用场景。从实际功能层面来看，设备整体分为储料、动力传输、研磨执行、出料四个核心功能段，顶部的密封端盖集成了手摇动力输入轴，摇臂采用弯折式结构设计，操作时摇臂的回转半径经过优化，既能够保证输入力矩足够带动磨盘转动研磨烘焙后的咖啡豆，又不会因为回转半径过大导致操作时磕碰周边台面，

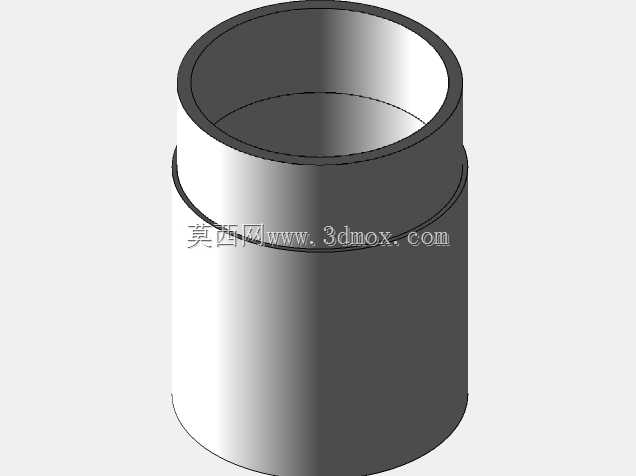

　　摇臂末端的握持段做了圆柱化处理，转动时手部受力均匀，长时间操作也不会出现局部压痕。储料仓采用直筒式腔体结构，腔体内部做光滑过渡处理，咖啡豆投入后能够依靠自重顺利下滑至下方研磨腔位置，不会出现卡豆、积料的问题，直筒结构的外壁厚度均匀，在建模时采用等壁厚抽壳处理，既能够保证腔体结构强度，握持时不会因为受力出现变形，又能控制整体重量，方便外出携带。出料通道采用倾斜式管路设计，从研磨腔侧方引出后连接锥形出料斗，出料斗的大口径开口能够直接对接咖啡滤杯、粉碗等容器，研磨完成的咖啡粉顺着倾斜通道直接落入承接容器内，不会出现飞粉、残留的问题，通道的弯折角度经过反复调整，既保证粉路顺畅，又能避免研磨过程中细粉从通道口反向飘出。

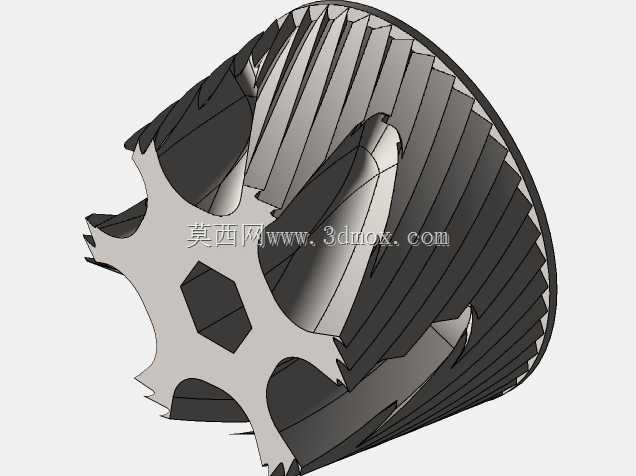

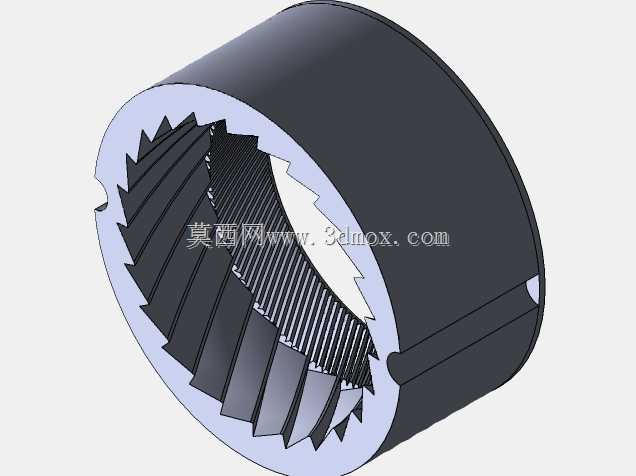

　　设计过程中重点考虑了各部件的装配边界，储料仓与下方研磨基座的连接采用止口定位结构，装配时能够快速对齐，配合周向的密封结构，避免研磨过程中细粉从连接缝隙溢出；摇臂与顶部输入轴的连接采用快拆结构，需要收纳时可以快速将摇臂取下，减少整体收纳体积，放入背包或者抽屉时不会因为摇臂外凸占用多余空间。研磨腔内部的磨盘安装位预留了标准的调节间隙，能够根据不同的咖啡冲煮需求调整磨盘间距，实现粗研磨、中研磨、细研磨不同档位的出粉效果，适配手冲、法压壶、摩卡壶等不同冲煮方式的粉度要求，磨盘的安装同轴度公差控制在合理范围内，转动时不会出现偏磨、异响的问题，保证研磨出的咖啡粉粒度均匀，不会出现过多细粉影响冲煮口感。整体外形采用立式圆柱布局，

　　底部的基座直径略大于上部储料仓，放置在水平台面上时重心稳定，操作摇臂转动时设备不会出现侧翻、滑移的问题，基座底部预留了防滑垫安装槽，实际使用时可以粘贴橡胶防滑垫，进一步提升放置稳定性。各部件的连接位置都做了圆角过渡处理，没有尖锐棱角，日常握持、清洁时不会划伤手部，外露的管路与出料斗都采用圆弧过渡，没有清洁死角，使用后可以直接用毛刷清理残留粉层，维护难度低。从结构强度角度来看，所有受力部件的壁厚都经过受力校核，摇臂在最大输入力矩下不会出现塑性变形，储料仓承受满仓咖啡豆的重量时不会出现形变，连接位置的卡扣结构经过多次拆装测试，不会出现松脱、断裂的问题，能够满足长期反复使用的需求。
