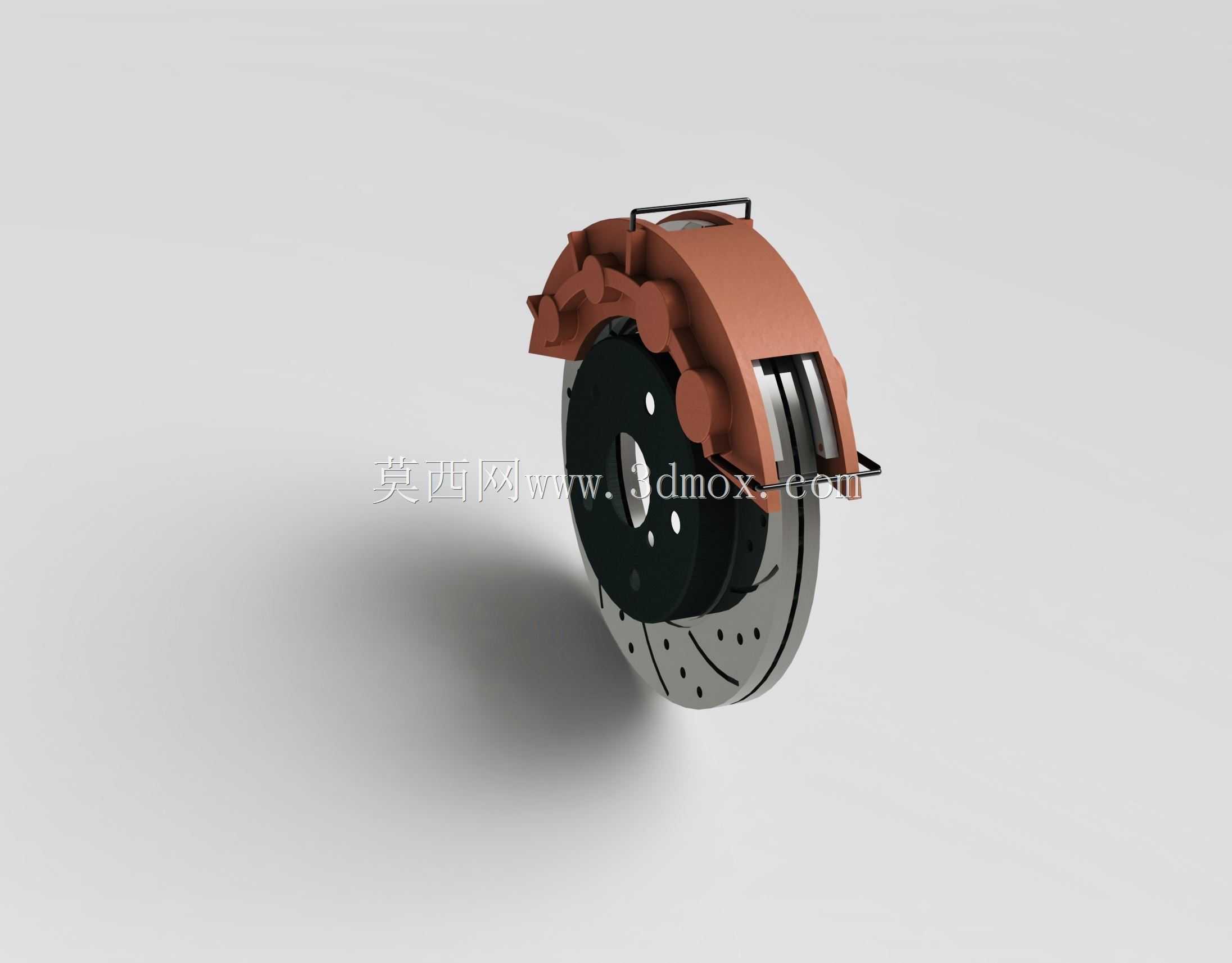

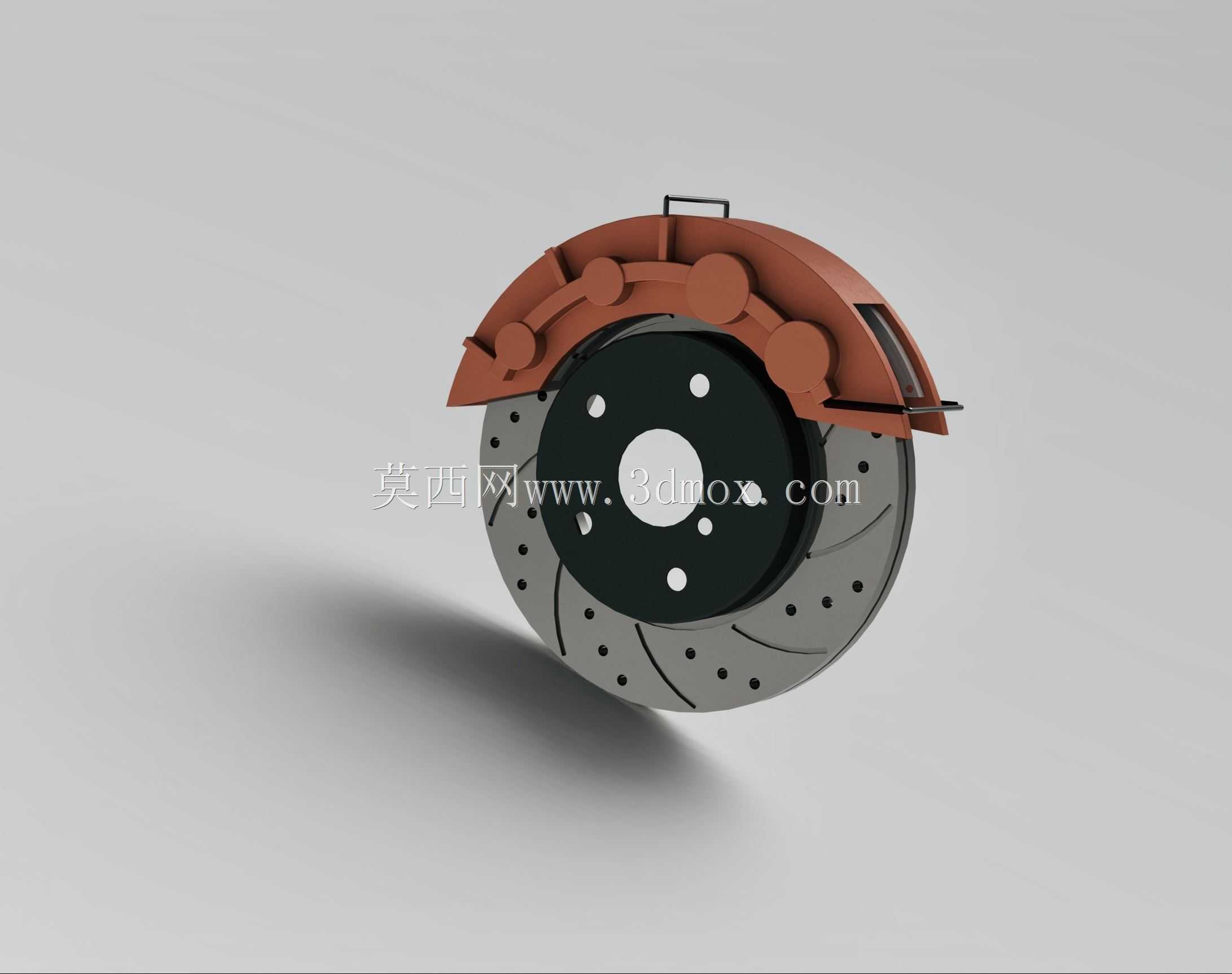

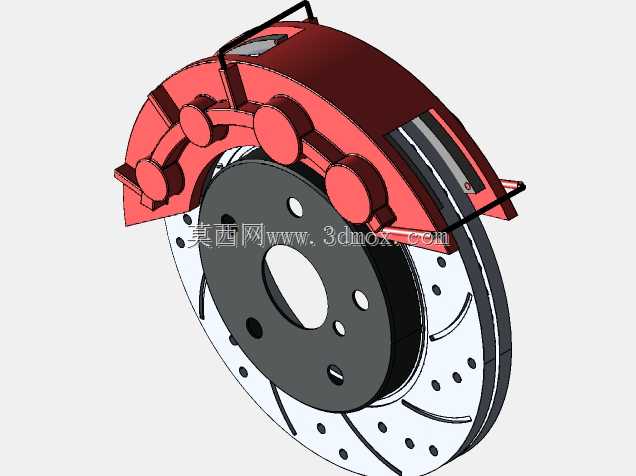

双通道多活塞汽车制动卡钳结构设计

这款双通道多活塞制动卡钳，主要面向乘用车辆、高性能改装车辆以及轻型商用车辆的盘式制动系统应用场景，是车辆制动执行端的核心安全部件，直接决定车辆制动过程的制动力输出稳定性、热衰减抗性以及制动响应速度。在实际车辆运行过程中，该部件固定于车辆转向节的安装基座上，与随车轮同步转动的通风制动盘配合工作，当驾驶员踩下制动踏板时，制动管路内的高压制动液会通过双通道油路分别进入卡钳两侧的活塞腔，推动多组活塞同步向制动盘方向伸出，将两侧的制动摩擦片紧紧压靠在制动盘的摩擦工作面上，通过摩擦片与制动盘之间的滑动摩擦力，将车轮转动的动能转化为热能散逸到空气中，最终实现车辆的减速与驻车动作。相较于传统单活塞浮动卡钳，这款多活塞结构的卡钳采用双侧对称布置活塞的设计思路，能够让摩擦片与制动盘接触面上的压力分布更加均匀，避免长期使用后摩擦片出现偏磨、局部接触应力过大的问题，同时双通道的油路设计可以将制动液压力更均衡地传递到每一个活塞上，大幅提升制动踏板的脚感线性度，在连续高强度制动的工况下，也能减少热衰退带来的制动力下降问题，保障车辆在山路行驶、赛道激烈驾驶或者重载下坡场景下的制动安全性。在设计过程中，这款卡钳充分考虑了实车安装的边界约束，卡钳本体的安装孔位完全匹配主流家用车型的转向节安装间距，整体外形轮廓避开了轮毂辐条的运动干涉范围，能够适配多数17英寸及以上规格的乘用车轮毂，不需要额外对轮毂或者转向节进行改装切割就可以完成换装；卡钳的进油口采用标准的制动管路螺纹接口，可以直接对接原车的制动硬管与软管，不需要额外制作转接接头；卡钳本体的散热筋结构顺着车辆行驶的气流方向布置，在车辆行进过程中可以引导气流穿过卡钳与制动盘之间的间隙，带走摩擦产生的热量，进一步降低制动液高温汽化、摩擦片热衰减的风险。同时卡钳的活塞采用不等径排布设计，靠近制动盘摩擦面进风端的活塞直径略小于出风端，能够补偿制动过程中制动盘因温度分布不均产生的热形变，让摩擦片的接触压力始终保持均匀，既提升了制动效能的稳定性，也能延长摩擦片与制动盘的整体使用寿命，减少后期维护更换的成本。
