手动式快锁定位成形工装夹具

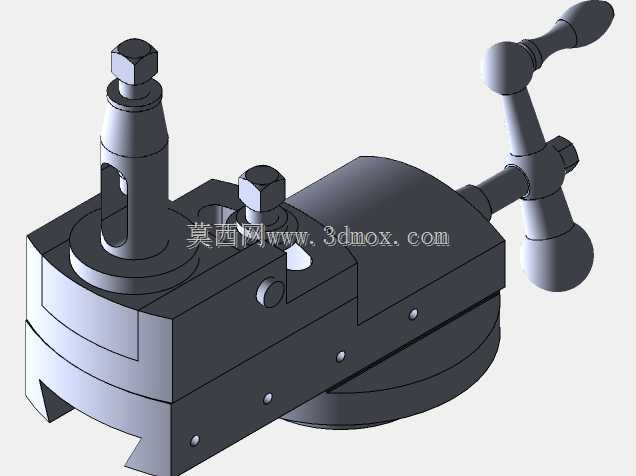

这款手动式成形工装夹具，主要应用于小型零部件的冲压成形、校形定位以及小批量多品种的钳工修配作业场景，在五金件小批量试制、教学实训操作、维修现场的现场成形作业中都能发挥稳定作用，无需外接动力源，依靠手动操作即可完成工件的压紧与定位动作，适配没有气源、电源配套的零散作业场景，也可作为大型生产线的备用辅助工装，应对临时补件、样件打制的作业需求。从实际用途来看，该工装可对厚度1.5mm以内的薄金属板材完成局部压形、折弯定位、压印标记等操作，也可作为小型零件的钻孔、攻丝、打磨工序的固定夹具，通过前端的V型定位卡口适配不同外形的小型工件，上部的压紧螺杆可根据工件厚度灵活调整压紧行程，侧置的摇臂锁紧机构可实现快速锁止与释放，单次装夹锁紧的操作时长不超过两秒，大幅降低反复装夹的辅助作业时间。在功能特性设计上，该工装采用了分体式基座结构，底部圆盘为可旋转式安装底座，可根据作业需求360度调整作业朝向，无需重新拆卸安装即可适配不同角度的加工操作；上部的压紧立柱采用了带导向槽的升降结构，避免压紧螺杆在升降过程中出现偏转，保证压紧力始终垂直作用于工件表面，防止装夹过程中工件移位翘起；侧置的摇臂手柄采用了双球头防滑设计，操作时握持受力均匀，锁紧时通过偏心轮结构放大锁紧力，仅需较小的操作力即可获得足够的装夹压紧力，不会出现作业过程中工装松脱的问题。设计思路上，这款工装优先考虑了手动操作的人机工程学与多场景适配性，整体结构没有复杂的传动构件，所有活动连接部位都设计了可拆卸的销轴连接，日常维护仅需定期加注润滑脂即可，易损的压紧头、定位卡口都设计为可更换结构，长期使用出现磨损后无需更换整个工装，仅需替换对应配件即可恢复使用精度。在外形尺寸与安装边界上，该工装整体长度约220mm，宽度约120mm，高度约180mm，底部圆盘直径为120mm，安装时可通过底部的三个沉头孔直接固定在工作台面上，也可搭配永磁吸盘使用，无需打孔即可吸附在铁质工作台表面，适配不同的安装条件，上部压紧螺杆的最大行程为45mm，可兼容最大装夹厚度40mm以内的工件，摇臂操作的最大回转半径为110mm，安装时仅需在侧方预留120mm的操作空间即可完成全部锁紧、释放动作，不会与周边其他工装、工具产生操作干涉。整体结构紧凑，操作逻辑简单，即使是没有丰富工装操作经验的人员，经过简单讲解即可快速上手使用，在实训教学、小批量加工、现场维修等场景下都具备很高的实用价值。
