方管材料块跳汰焊接定位工装结构

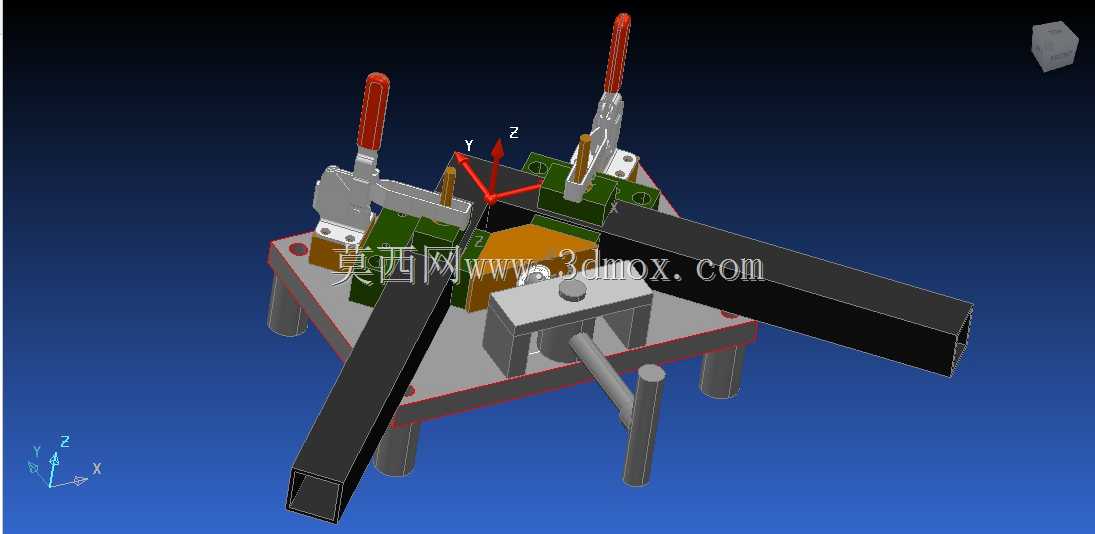

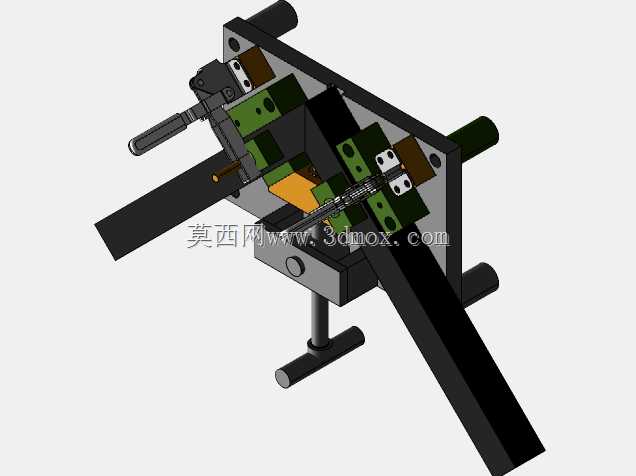

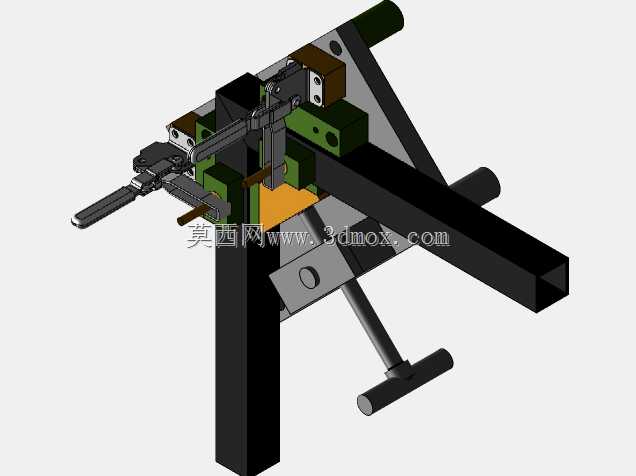

这款跳汰焊接定位工装，主要应用于金属型材加工车间的方管类构件组焊工序，针对多根方管交汇的节点焊接作业设计，解决传统手工对齐时工件易偏移、组对间隙不均、焊接变形量大的痛点，适配小型结构件的小批量多批次焊接生产场景，可直接放置在常规焊接工作台上使用，无需额外改造作业场地。工装整体采用方形底板作为承载基础，底板下方设置四根圆柱形支撑腿，将作业面抬离工作台面，避免焊接飞溅烫伤工作台面，同时留出底部操作空间，方便焊工从工件下方进行补焊作业，支撑腿高度经过适配设计，让整体作业面处于符合人体工程学的操作高度，减少焊工长时间俯身作业的疲劳感。底板上的定位结构采用分区设计，针对交汇的三根方管分别设置侧向定位挡块，挡块采用耐磨钢材加工，贴合方管外壁的立面经过精铣处理，平面度控制在0.05mm以内，保证方管放置后垂直度与位置度符合组焊要求，避免组对后出现角度偏差。工装配备三个垂直式快速夹钳，分别布置在三个方管的上方压紧位，夹钳带红色绝缘操作手柄，既方便焊工快速开合压紧，也能避免焊接电流传导到手柄引发触电风险，夹钳的压头位置可根据方管壁厚进行小幅调整，适配不同壁厚的方管装夹需求。工装中心位置设置顶升定位组件，带横向操作手柄，可在方管放置前升起中心定位块，对三根方管的交汇端面进行预定位，待方管对齐后降下定位块，避免焊接时定位块被焊渣粘连，也能保证交汇节点的焊缝完整连续，不会出现定位块干涉导致的焊缝断口。工装的所有定位组件均采用可拆卸式设计，通过内六角螺栓固定在底板的T型槽内，可根据不同规格的方管尺寸调整挡块与夹钳的安装位置，拓展工装的适配范围，无需重新制作整套工装即可覆盖相近尺寸的方管组焊需求。整套工装的装夹操作流程简单，焊工仅需将三根方管分别靠紧对应定位挡块，扳动快速夹钳完成压紧，操作手柄即可降下中心定位块，全程无需额外测量对齐，单工位装夹时间可缩短至十秒以内，大幅提升组焊效率，同时压紧力均匀稳定，能有效控制焊接过程中的热变形，减少焊后校正的工作量。工装的外形边界紧凑，不会占用过多工作台空间，相邻工位可同时摆放多套同类型工装，配合焊接变位机可实现流水化焊接作业，适合小型金属结构件加工企业的生产需求。
