机床用斜式压块工装夹具结构

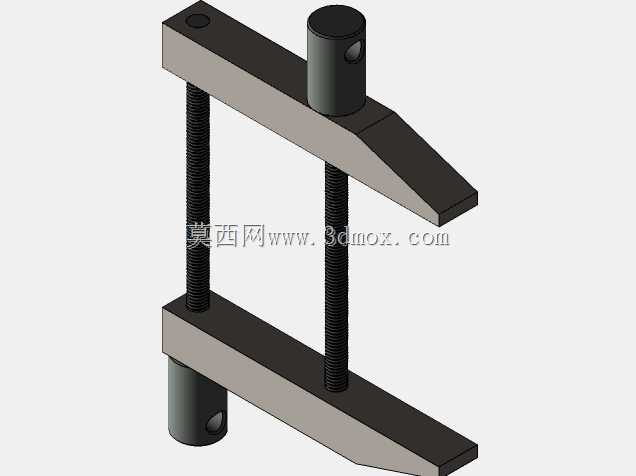

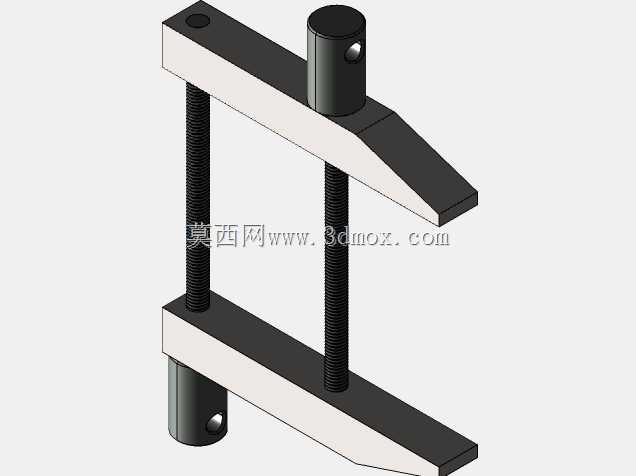

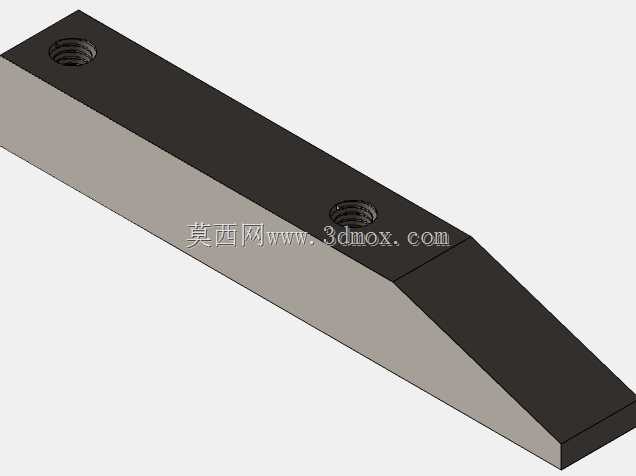

该斜式压块结构是机械加工场景中极为常用的工装夹紧元件，主要应用于普通铣床、数控加工中心、磨床等设备的工件装夹环节，也可适配工装焊接台、检测平台的工件固定需求，是工装夹具系统里承担侧向压紧、斜面抵紧功能的核心配件。在实际生产作业中，这类压块常配合T型槽螺栓、工作台螺母、等高垫块搭配使用，能够针对毛坯件、机加工半成品的侧边台阶、斜面轮廓实现稳定压紧，避免工件在切削力作用下出现位移、翘曲、振颤等问题，尤其适合装夹侧边带有斜度、常规平压块无法贴合压紧的异形工件，在小批量多品种的机加工车间、工装维修工位的使用频次极高。从功能特性来看，该压块采用长条形斜楔式结构设计，主体为长条状矩形截面，一端设计为平直端面，另一端加工为平缓过渡的斜切面，压块本体上开设两处内螺纹孔，一处位于平直端的顶面，用于连接压紧螺栓传递锁紧力，另一处位于斜切面上方的本体顶面，可用于安装辅助压头或者调整锁紧点位，斜切面的设计能够在压块受螺栓拉力向下锁紧时，通过斜面的分力作用同时对工件施加向下的压紧力和侧向的抵紧力，相比普通平压块的单点压紧，这种结构的夹紧接触面积更大，受力更均匀，不会在工件表面留下较深的压痕，也能避免装夹应力集中导致的工件变形。在设计思路上，该压块充分考虑了现场装夹的通用性需求，整体采用高强度合金钢的实体结构设计，没有多余的减重镂空，保证压紧过程中自身不会发生形变，所有棱边均做了小倒角处理，避免操作人员安装时被锐边划伤，两处螺纹孔的位置经过受力校核，分别对应压块的两个受力支点，锁紧时螺栓的拉力能够均匀传递到压合接触面上，不会出现压块翘起、偏斜的问题。从外形尺寸与安装边界来看，该压块总长度为100mm，主体宽度为44mm，整体厚度适配常规M8-M12规格的T型槽螺栓安装空间，平直端的螺纹孔中心距离端面留有足够的扳手操作空间，斜切面的倾斜角度经过优化，既保证足够的压紧行程，也避免角度过小导致的锁紧自锁问题，安装时仅需将压块放置在工件侧边与工作台T型槽之间，将螺栓穿过压块螺纹孔与工作台螺母连接，逐步拧紧螺栓即可完成工件的夹紧固定，不需要额外定制复杂的专用夹具，能够大幅缩短单件工件的装夹准备时间，提升机加工工序的作业效率。
