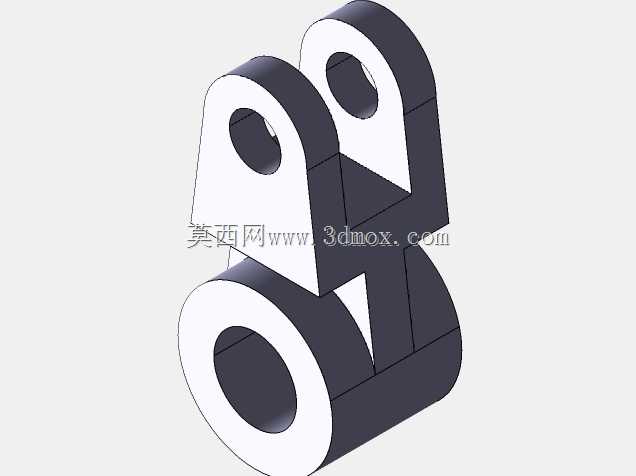

双铰接耳式轴座连接构件

该构件属于机械传动与支撑系统中的典型铰接连接部件，主要应用于需要实现往复摆动、角度补偿的传动链路场景，常见于工业设备的连杆传动机构、自动化生产线的摆臂连接端、工程机械的执行构件铰接点位，可在固定支撑轴的同时，为上方两个独立的铰接杆件提供独立的转动自由度，实现两个联动摆臂的同轴铰接安装，避免多杆件铰接时的运动干涉问题。从实际用途来看，该构件下部的通孔结构用于穿装固定支撑轴，可与机架上的轴承位或固定轴段配合，实现整个构件的基础定位，上部两个平行布置的带孔铰接耳，分别用于连接两个独立的传动摆杆，两个耳板之间预留了足够的摆杆安装间隙，可保证摆杆在设定角度范围内摆动时不会与相邻结构发生剐蹭，同时下部轴座与上部耳板采用一体化的加强筋过渡结构，可有效承受铰接点位传递的径向载荷与摆动冲击，避免长期交变载荷下出现结构断裂。在设计思路上，该构件优先考虑了铰接点位的载荷分布特性，下部轴座采用厚壁圆筒结构，保证轴孔配合面有足够的接触面积，降低轴孔配合面的比压，减少长期转动磨损；上部两个铰接耳采用对称平行布置，耳板厚度根据对应摆杆的载荷大小做了等强度匹配，耳板上的铰接孔与下部轴孔的中心距经过精准计算，可保证两个摆杆的摆动行程符合传动机构的运动学要求，避免出现运动死点；整体结构的过渡位置全部采用圆角处理，减少应力集中现象，提升构件的疲劳寿命。从安装边界来看，下部轴孔的孔径适配常规标准直径的支撑轴，轴座的外圆尺寸可匹配对应的轴承座或轴套安装位，上部两个铰接耳的孔位同轴度控制在较高精度范围内，可保证穿装铰接销后摆杆转动顺畅无卡滞，两个耳板的外侧间距与内侧间隙预留了标准摆杆的安装空间，整体结构的外形轮廓紧凑，在满足结构强度的前提下尽可能缩小了安装占用空间，可适配安装空间较为局促的铰接点位，同时构件的各个安装面都预留了足够的紧固件操作空间，方便现场安装与后期维护拆卸。
