码垛输送线缓冲托辊结构设计

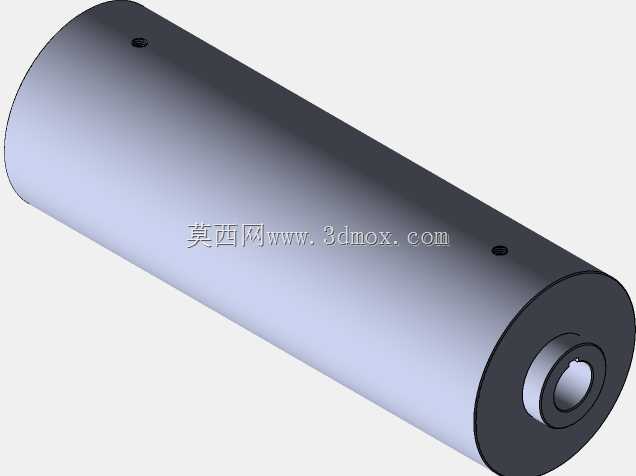

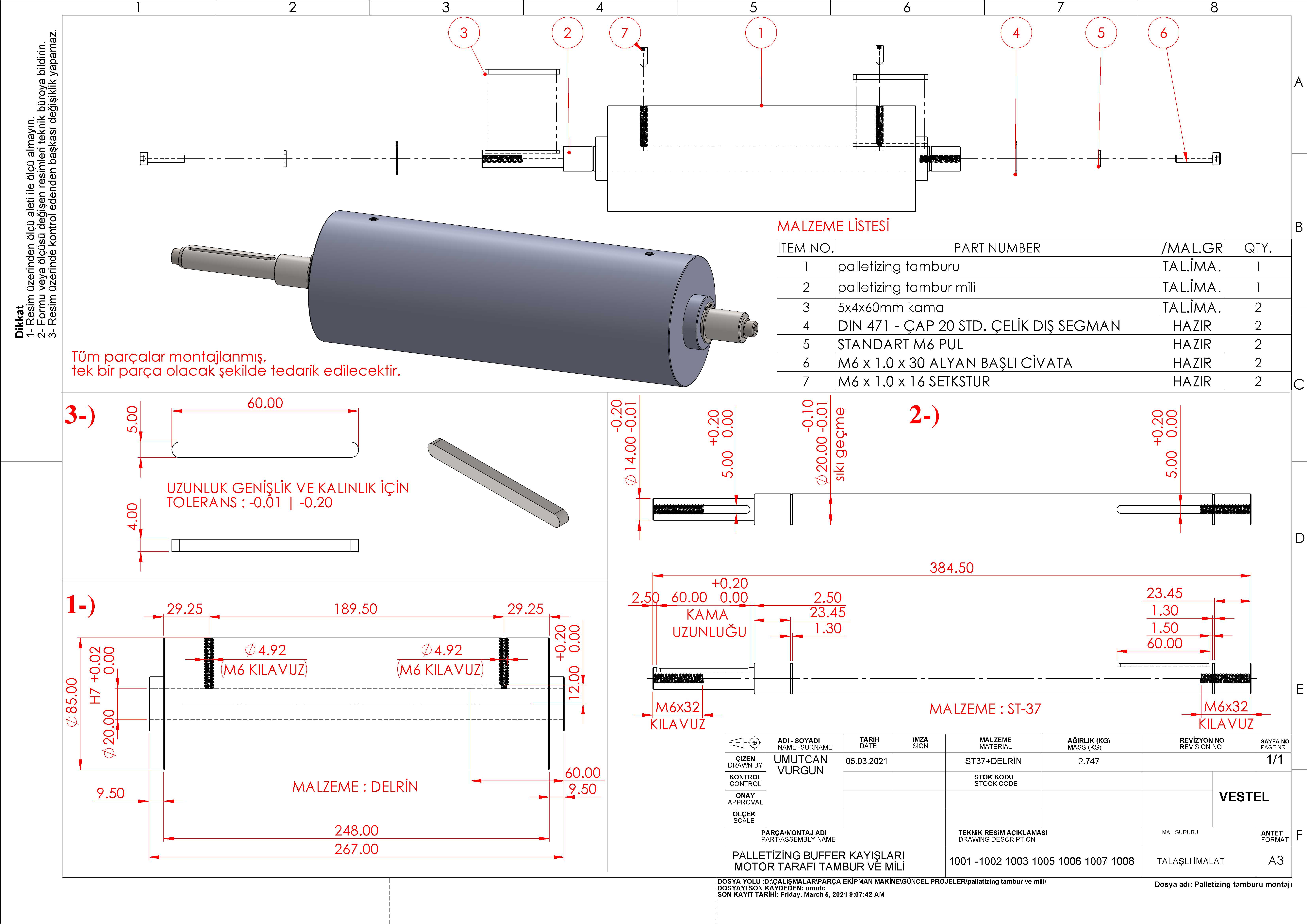

该辊体部件主要应用于自动化码垛生产线的托盘缓冲输送区段，承担托盘及所载物料在输送换向、暂存等待过程中的承托与平稳传输作用，是码垛输送系统中衔接上游来料输送线与下游码垛工位的核心承托部件，可有效降低托盘输送过程中的刚性冲击，避免物料因输送顿挫出现移位、掉落问题，保障码垛作业前物料输送的稳定性与位置精度。在实际产线运行中，该部件安装于缓冲段输送机架的两侧轴承座之间，托盘沿输送方向行进时，辊体随托盘的摩擦力被动转动，为托盘提供低阻力的滑动支撑，同时通过自身的结构强度承载整托物料的重量，适配常规日化、家电、食品包装类整托货物的输送承重需求。从功能特性来看，该辊体采用一体式圆柱主体结构，两端伸出的轴径经过同轴度公差约束，可与标准带座轴承完美配合，保证辊体转动时的径向跳动控制在合理范围内，避免托盘输送过程中出现跑偏、卡滞问题；辊体表面做光滑处理，不会刮擦托盘底部的木质或塑料材质，延长托盘的使用寿命；两端轴端设置有对应的紧固件安装位，可通过锁紧结构实现辊体在机架上的轴向定位，防止长期运行后辊体出现轴向窜动。设计过程中，首先根据码垛缓冲段的输送宽度确定辊体的主体长度，结合常规托盘的底部支撑跨度，匹配辊体的有效支撑长度，保证托盘在经过该辊组时至少有三根辊体同时接触托盘底部，避免托盘出现倾斜；其次根据整托物料的最大承重计算辊体的壁厚与轴径尺寸，保证满载情况下辊体的绕度变形量不影响正常转动，同时兼顾转动惯量的控制，避免辊体过重导致托盘启动、停止时出现打滑；再者对各装配尺寸做公差配合设计，轴与轴承的配合采用基孔制过渡配合，既保证装配的便捷性，又避免长期转动出现配合松动；辊体上的键槽、安装孔位置均做对称度约束，保证两端装配的同轴度。从安装边界来看，该辊体主体圆柱直径适配常规输送线的辊筒安装高度差，两端轴伸长度匹配标准输送机架的侧板厚度与轴承座安装尺寸，安装时无需对机架做额外改造，可直接替换同规格的常规输送辊筒；辊体的总长度控制在缓冲段机架的内侧安装间距范围内，两端预留的轴承安装间隙可吸收机架的少量焊接变形误差，降低现场安装的调整难度；各紧固件均采用标准件，后期维护更换时无需定制特殊配件，可快速完成磨损部件的替换，减少产线停机维护的时间。
