集成驱动式多级全金属齿轮减速箱结构

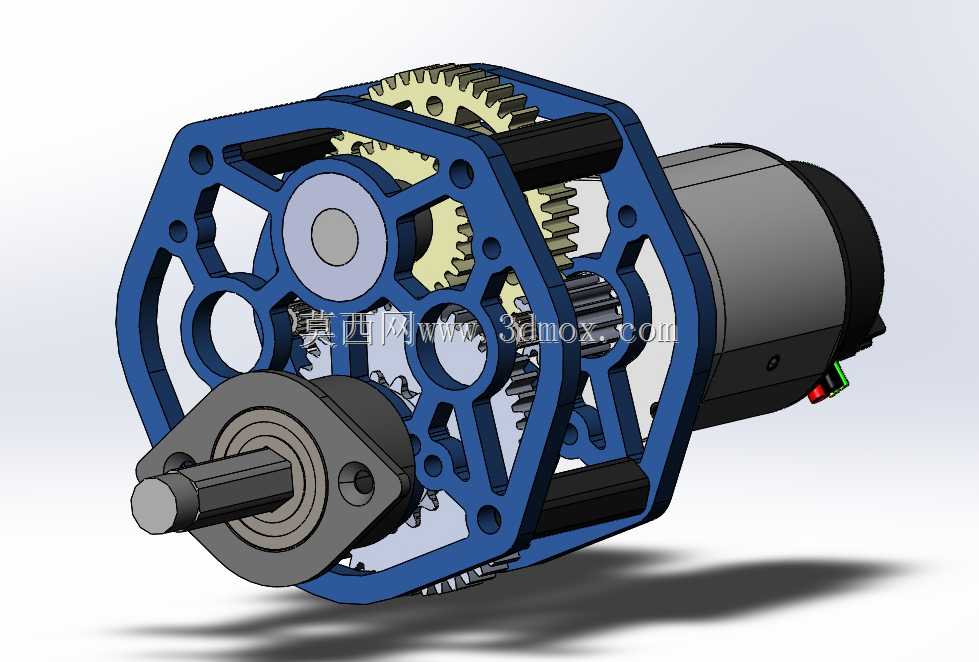

这款集成驱动式齿轮减速箱，主要面向小型移动机器人、智能代步设备、小型工业输送模组等对动力输出扭矩、安装空间有严苛要求的应用场景，核心作用是将驱动电机输出的高转速低扭矩动力，通过多级齿轮啮合传动转换为低转速高扭矩的输出动力，匹配终端执行机构的负载驱动需求，解决小型驱动电机直接输出扭矩不足、无法带动中高负载运行的痛点。从功能特性来看，该减速箱采用多级直齿轮啮合传动结构，各级齿轮参数经过匹配调校，传动过程中齿面接触均匀，传动效率保持在较高水平，同时齿轮组采用镂空式蓝色框架壳体封装，既能够对内部啮合的齿轮形成可靠防护，避免外界粉尘、碎屑进入齿合区域造成卡滞、磨损，又通过框架式的镂空结构大幅降低了整体自重，适配对整机重量敏感的移动类设备使用需求。在设计思路上，该结构将驱动电机与减速齿轮组做了一体化集成设计，省去了传统分体式减速结构所需的额外连接法兰、联轴器部件，大幅压缩了整体轴向安装尺寸，输出端采用带定位法兰的六角输出轴设计，能够直接与负载端的传动轮、执行臂等部件对接，无需额外加工转接结构，降低了终端设备的装配复杂度。壳体上预留的多组安装孔位经过位置校准，能够适配多种标准安装位的固定需求，用户在集成使用时无需额外打孔改造，即可快速完成减速箱的安装固定。从安装边界来看，该减速箱整体轮廓紧凑，径向最大尺寸适配小型设备的轮组、关节安装空间，轴向长度控制在常规小型驱动组件的适配范围内，输出轴伸出长度、轴径尺寸经过通用化设计，能够匹配市面上多数小型负载的连接接口，同时壳体的镂空结构也为设备布线预留了充足空间，驱动电机的接线端可直接从壳体侧边引出，不会与周边安装部件产生干涉。在实际运行过程中，该减速箱的齿轮组支撑结构采用多点位定位设计，齿轮运转时的径向窜动被控制在极小范围内，传动过程平稳无明显冲击，能够长时间持续输出稳定扭矩，适配长时间连续运行的工作场景，不管是用于小型巡检机器人的轮组驱动，还是小型自动化设备的进给传动，都能够提供可靠的动力传输保障。
