摩托车传动系统离合器从动盘结构设计

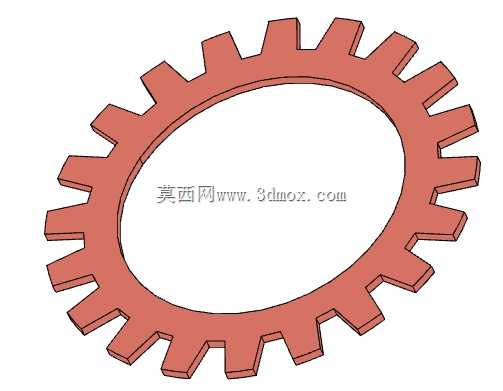

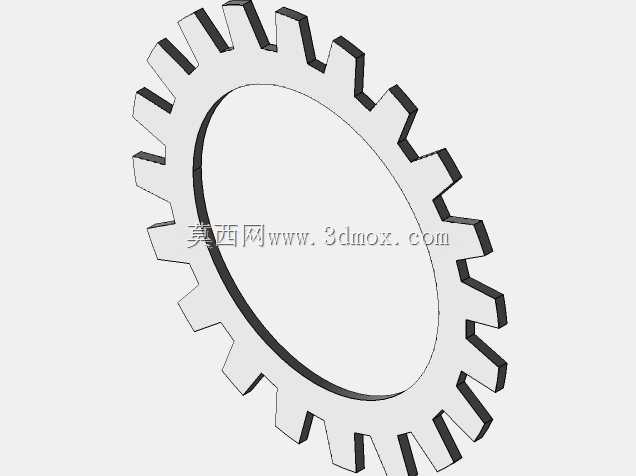

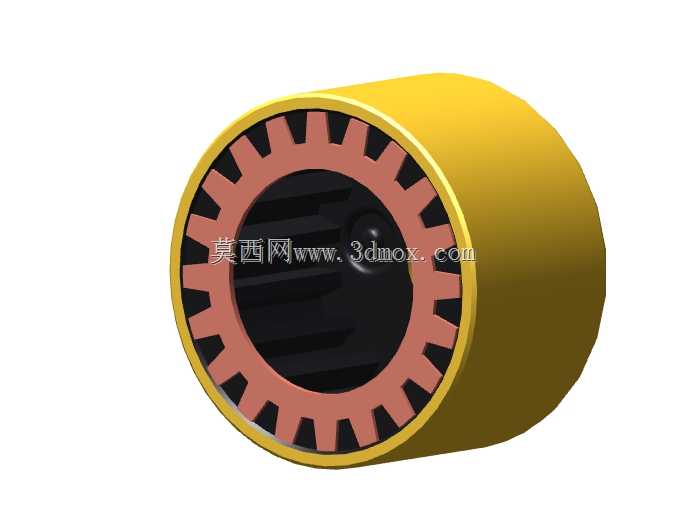

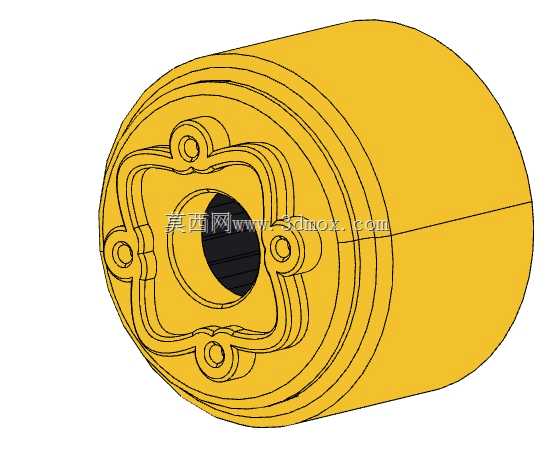

该结构属于摩托车动力传动系统的核心离合组件，主要应用于跨骑、踏板等各类燃油摩托车的动力通断控制场景，是发动机输出端与变速箱输入端之间的关键衔接部件，直接决定车辆起步平顺性、换挡流畅度与动力传递效率。在实际整车运行中，该组件承担着发动机动力接合与切断的核心功能：当骑手捏下离合手柄时，组件内部摩擦副分离，切断曲轴输出的动力，让变速箱可以顺畅完成挡位切换，避免打齿、动力冲击等问题；当骑手松开离合手柄时，摩擦副在弹簧压力下逐步压紧，将发动机动力平稳传递给后轮驱动结构，保障车辆平稳起步、匀速行驶。本次设计的离合组件包含离合器壳体与离合片两部分结构，整体采用环形齿状外轮廓设计，外圆周均匀分布24个矩形传动齿，齿形参数经过啮合匹配校验，可与发动机初级驱动齿轮实现稳定啮合，避免传动过程中出现跳齿、异响等问题。设计过程中优先考虑传动可靠性与安装适配性，整体环形结构的内圈预留了足够的弹簧安装位与摩擦片装配空间，可适配常规排量摩托车的多片湿式离合结构布局，外齿的齿顶圆、齿根圆尺寸严格匹配对应车型的发动机箱体安装边界，安装时可直接卡入初级传动腔的对应位置，无需额外修改箱体结构。结构设计上充分考虑离合工况的受力特性，外齿根部做了圆弧过渡处理，避免长期承受交变传动扭矩时出现应力集中导致的齿根断裂问题，环形基体的厚度经过受力仿真校验，可承受发动机最大输出扭矩下的载荷冲击，同时兼顾轻量化需求，避免不必要的重量增加影响发动机动力响应。摩擦片安装位的平面度公差控制在合理范围内，保障离合接合时摩擦副可以全面贴合，避免出现局部打滑、偏磨导致的离合寿命缩短问题，整体结构的同轴度设计严格匹配曲轴与变速箱输入轴的同轴度要求，减少高速运转时的径向跳动，降低传动过程中的振动与噪音。
