双耳铰接式机械连接支撑构件

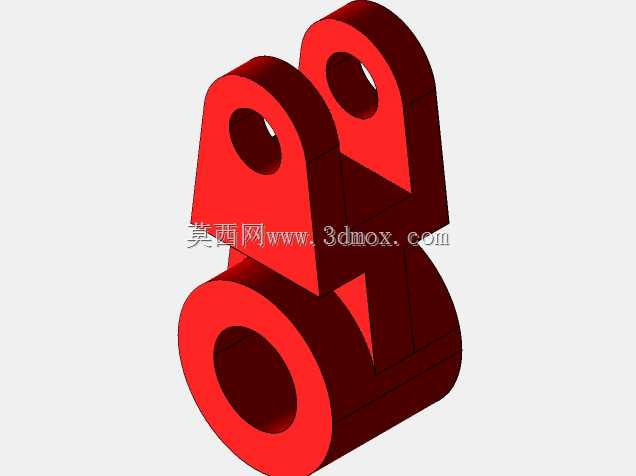

该构件属于机械传动系统中的铰接支撑类零部件，主要应用于需要实现往复摆动、角度补偿的铰接传动场景，常见于工程机械的连杆机构、自动化生产线的摆臂连接单元、液压执行元件的端部铰接点位，以及各类需要实现相对转动的机械连接部位，承担载荷传递、转动导向、位置限位的核心作用，是铰接传动链路中不可或缺的受力载体。从实际用途来看，该构件下部的环形筒状结构用于套接在固定销轴或转动轴上，可绕轴实现定轴转动，上部两个平行的带孔耳板则用于对接外部连杆、摆臂或执行元件的连接端，通过穿装铰接销轴实现与外部构件的铰接联动，能够将外部输入的直线推力、拉力转化为定轴摆动的扭矩输出，同时可补偿连接链路中的少量安装角度偏差，避免刚性连接带来的应力集中问题。在功能特性上，该构件采用一体化成型的结构设计，下部环形筒体与上部双耳板之间设置有三角形加强筋结构，可有效提升构件在承受径向载荷、侧向弯矩时的结构强度，避免耳板与筒体衔接处出现应力断裂风险；两个耳板的同轴销孔经过同轴度公差约束，可保证铰接销轴穿装后转动顺畅无卡滞，同时销孔内壁预留有润滑介质存储的间隙空间，可在长期转动过程中留存润滑脂，降低铰接副的磨损速率，延长构件的整体使用寿命。从设计思路层面，该构件采用对称式双耳布局，相比单耳铰接结构具备更好的侧向受力稳定性，可承受更大的侧向倾覆力矩，适配重载工况下的铰接传动需求；下部环形筒体的内径尺寸与常用标准铰接销轴的直径系列匹配，可直接选用标准销轴完成装配，无需额外定制连接件，降低了装配与维护成本；构件整体的外形轮廓经过倒角与圆角处理，去除了尖锐棱角，既避免了装配过程中划伤操作人员，也减少了热处理环节的应力集中点，提升了构件的抗疲劳性能。在外形尺寸与安装边界方面，该构件下部环形筒体的轴向长度与外径尺寸经过匹配设计，可适配对应规格的轴套或轴承安装需求，安装时需保证筒体轴线与安装基座的定位面平行，上部双耳板的间距与外部对接连杆的端部厚度适配，穿装销轴后需在销轴端部加装开口销或轴用挡圈完成轴向限位，构件整体的转动摆动范围需根据安装空间提前校核，避免摆动过程中与周边其他构件发生运动干涉，其整体安装占用空间紧凑，可在狭小的装配空间内完成铰接点位的布置，适配各类紧凑型机械结构的传动设计需求。
