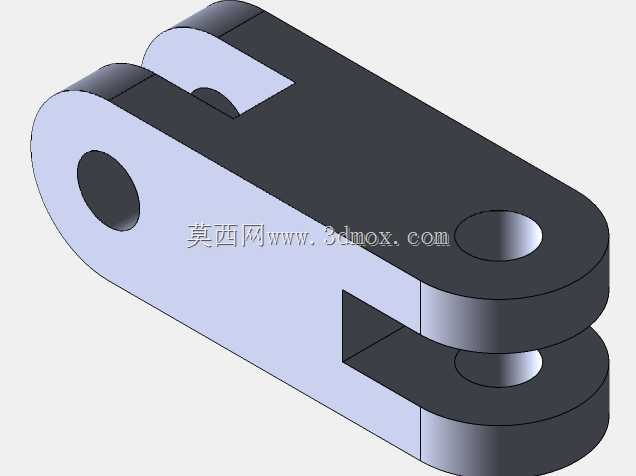

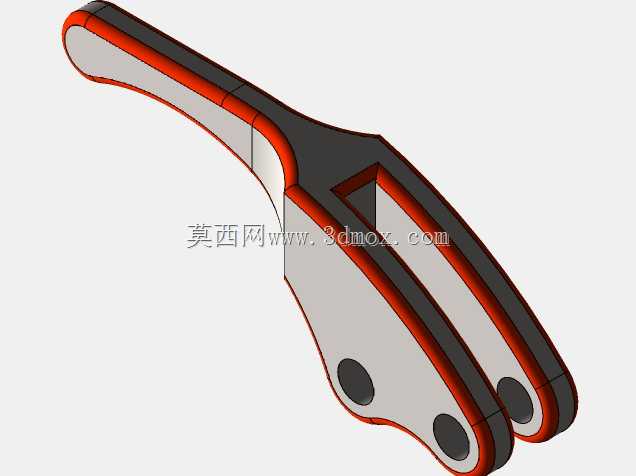

双叉耳式铰接连接支座结构设计

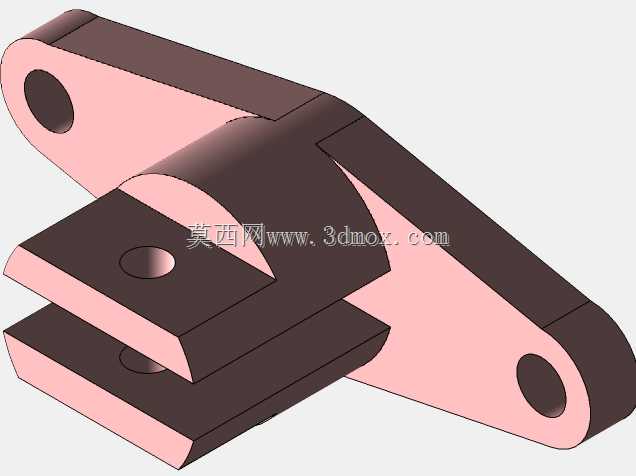

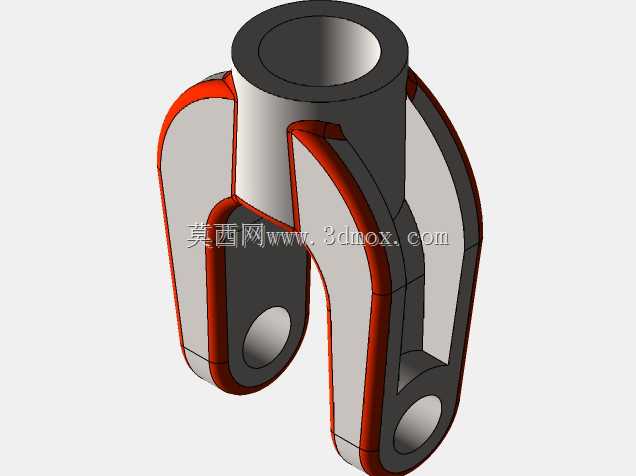

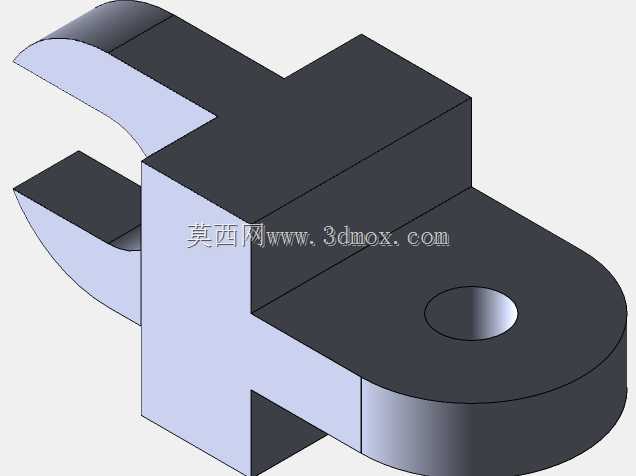

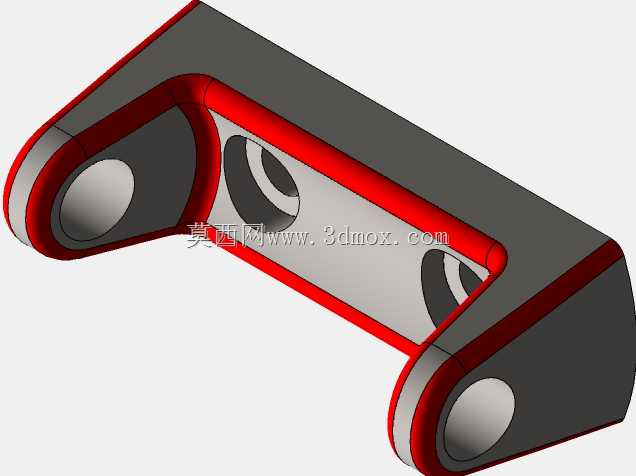

该铰接连接支座是机械传动与支撑系统中常用的受力连接件，广泛应用于各类需要实现铰接转动、载荷传递的工业场景中，常见于工程机械的连杆机构、自动化生产线的摆臂连接单元、物流设备的活动支撑结构以及农用机械的传动铰接点位，主要承担相邻构件之间的拉压载荷传递，同时允许两个连接部件之间绕铰接轴完成设定角度范围内的相对转动，避免刚性连接带来的应力集中问题，有效缓冲设备运行过程中产生的交变载荷冲击。从功能特性来看，该支座采用一体化的双叉耳加单耳板的不对称结构设计，一端的双平行叉耳结构带有同轴的铰接安装孔，可与配套的叉型接头通过铰接轴实现稳定铰接，双叉耳的平行结构能够在铰接转动过程中提供双向的限位支撑，避免铰接轴承受单侧偏载带来的弯曲变形，大幅提升铰接点位的承载稳定性；另一端的单耳板结构同样设置铰接孔，可与另一侧的单耳接头完成铰接配合，中间的过渡连接段采用大圆弧过渡的实体结构，能够在载荷传递过程中均匀分散应力，避免直角连接处出现应力断裂风险，双叉耳端的板面上预留的两个同轴定位孔，可用于安装限位销或者辅助定位螺栓，在需要固定铰接角度的工况下能够快速锁止结构位置，满足不同场景下的使用需求。在设计思路上，该结构优先考虑了铰接点位的受力合理性，整体采用等强度设计逻辑，耳板的厚度、铰接孔的孔径与中间连接段的截面尺寸经过受力匹配计算，确保在额定拉压载荷下各部位的安全系数保持一致，不会出现局部强度冗余或者薄弱点位；铰接孔的位置设置充分考虑了安装后的转动避让空间，两个铰接孔的中心距经过优化，既保证了足够的力臂长度满足传动需求，又避免了尺寸过大带来的安装空间浪费，耳板端部的外轮廓采用圆弧过渡，既能够减少安装过程中对相邻部件的剐蹭，也能消除尖锐边角带来的应力集中问题。从安装边界来看，该支座的整体外形紧凑，双叉耳端的两个平行板间距与配套接头的厚度匹配，安装时仅需将对应接头插入叉耳间隙后穿入铰接轴即可完成装配，铰接孔的公差配合采用基孔制间隙配合，既保证铰接轴能够顺利穿装，又避免间隙过大带来的传动晃动问题，安装完成后支座的转动范围不会与周边的固定构件产生干涉，能够在预设的角度范围内顺畅完成摆动动作，适配多数中小型机械的铰接点位安装需求，无需对原有设备结构做大幅改造即可直接替换同类型的老旧连接支座。
