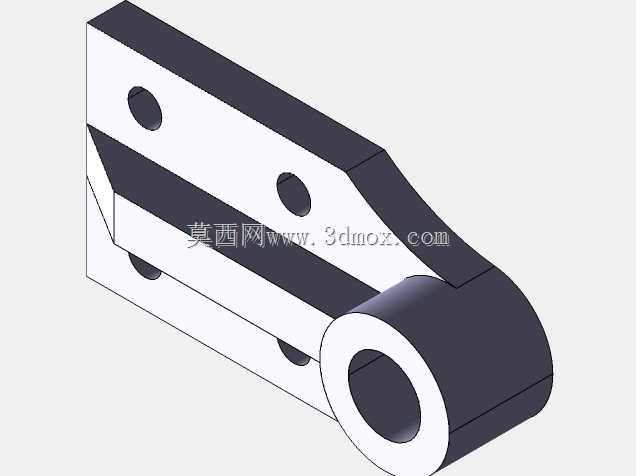

侧装铰接式机械连接支座结构设计

该侧装铰接支座是工业传动与支撑系统中常用的连接构件，主要应用于需要实现部件间铰接转动、同时承担侧向载荷的机械装配场景，常见于自动化生产线的连杆传动机构、物流输送设备的导向摆臂、小型工程机械的活动连接部位，以及专用设备的可开合防护结构连接节点，能够在固定基体与活动部件之间建立稳定的铰接约束，同时传递径向与轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从实际用途来看，该构件一端通过平面贴合的安装面与设备基体实现刚性固定，另一端的筒状铰接孔用于穿装铰接销轴，与配套的摆臂、连杆或活动功能部件连接，允许连接部件绕销轴轴线在设定角度范围内往复摆动，同时限制其余方向的自由度，保证活动部件的运动轨迹精准可控，不会出现偏移或窜动。在功能特性上，该支座采用一体化切削成型的结构设计，安装板部分设置有四个对称分布的安装通孔，可通过螺栓与基体实现多点位固定，分散安装面的受力，避免单点受力导致的连接松动；安装板与铰接筒之间采用渐变过渡的加强筋结构连接，既能够降低构件整体重量，又可以提升结构的抗弯折、抗扭转性能，在承受侧向冲击载荷时不会出现连接部位断裂的问题；铰接筒的内孔经过高精度尺寸设计，能够与标准规格的铰接销轴实现间隙配合，既保证转动过程的顺畅无卡滞，又能控制配合间隙在合理范围内，避免活动部件出现过大的旷量影响运动精度。设计过程中，首先根据实际工况的载荷参数计算铰接部位的受力大小，确定铰接筒的内径与壁厚尺寸，保证销轴安装后铰接部位的接触应力处于材料许用应力范围内；其次根据安装基体的可利用空间，确定安装板的外形尺寸与安装孔的孔位分布，确保安装时不会与周边其他零部件产生干涉，同时四个安装孔的位置采用对称布局，保证螺栓锁紧后安装面的受力均匀；安装板与铰接筒之间的过渡曲面经过多轮应力仿真优化，去除了不必要的冗余材料，同时在应力集中的转角位置设置了合理的圆角过渡，避免长期交变载荷作用下出现疲劳裂纹。从安装边界来看，该支座的安装面为平整的机加工平面，安装时需要保证基体贴合面的平面度符合装配要求，四个安装孔的中心距按照标准紧固件的间距设计，适配常用规格的内六角圆柱头螺栓安装；铰接筒的轴向长度与内孔直径匹配对应规格的销轴，安装时销轴两端可通过卡簧或端盖实现轴向限位，整体构件的外轮廓无尖锐外凸结构，安装后不会对周边活动部件的运动造成干涉，能够在紧凑的设备安装空间内完成装配，适配多数中小型机械的铰接连接需求。
