双孔铰接式连接支座结构设计

该铰接式连接支座是工业传动与机构连接场景中常用的受力转接构件，主要应用于各类需要实现铰接转动、载荷转接的机械结构中，常见于轻工自动化生产线的连杆传动机构、小型工程机械的执行端连接部位、输送设备的张紧调节结构以及专用设备的活动关节位置，承担着不同构件之间的载荷传递、相对转动约束、安装位置适配的核心作用，能够在实现两个部件之间铰接自由度的同时，保证连接结构的刚性与承载稳定性，避免连接部位出现应力集中导致的结构失效。

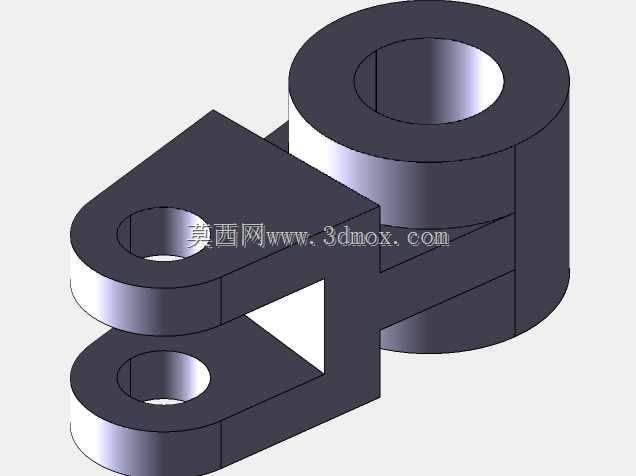

从功能特性来看，该构件采用一体成型的结构设计，主体分为两个功能区域：一侧为双叉耳式铰接安装位，上下平行布置两个同轴的通孔结构，用于穿装铰接销轴，与带单耳结构的配套部件实现铰接配合，双叉耳的结构形式能够有效分散销轴传递的剪切载荷，相比单耳结构拥有更高的抗弯折、抗剪切能力，适合承受交变载荷的工作场景；另一侧为大直径的套筒式安装位，通孔直径更大，用于与配套的轴类构件实现固定或者转动配合，两个功能区域之间通过实心连接块实现刚性衔接，连接块位置开设的方形减重槽在不影响整体结构刚性的前提下，有效降低了构件自身重量，减少了材料消耗，同时也为安装过程中的工具操作预留了足够的避让空间。

在设计思路上，该构件充分考虑了实际安装场景的公差适配需求，所有孔位的端面都做了平整加工处理，保证安装时配合面能够完全贴合，减少装配应力；孔位的同轴度公差经过严格控制，避免销轴穿装后出现卡滞、偏磨的问题；构件的所有棱边都做了圆角过渡处理，既能够消除加工过程中产生的毛刺锐边，避免安装人员被划伤，也能够减少棱边位置的应力集中，提升构件的疲劳寿命。从安装边界来看，双叉耳位置的两个通孔同轴布置，孔间距预留了足够的配套部件安装空间，能够适配常规厚度的单耳铰接件；大直径套筒的轴向长度经过优化，既保证了与配套轴件的配合接触长度足够，不会出现配合过短导致的晃动问题，也不会因为长度过大占用过多的安装空间；整体结构的外形轮廓规整，没有突出的异形结构，既适合采用铣削加工方式进行小批量生产，也适合采用模锻、压铸工艺进行大批量制造，能够适配不同生产规模的成本控制需求。在实际使用过程中，该构件能够根据应用场景的载荷需求选择不同的材质，常规载荷场景下可以选用优质碳素结构钢加工后做发黑处理，具备较好的防锈能力与结构强度；在有轻量化需求的场景下也可以选用铝合金材质加工，在满足强度要求的前提下进一步降低自身重量，适配对重量敏感的设备结构。
