CATIA环境下带传动机构皮带滑轮结构设计

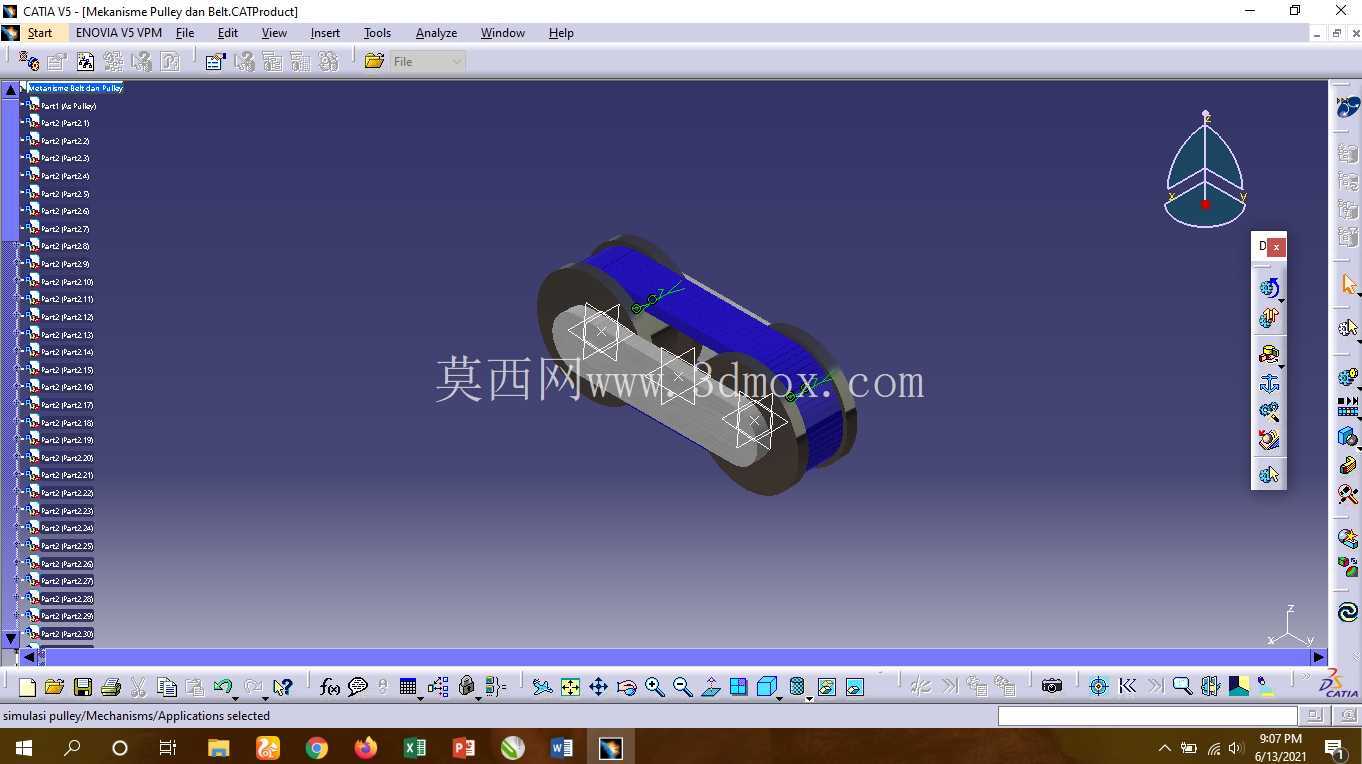

　　在常规机械传动系统的布局设计中，带传动结构始终是中小载荷动力传递场景下的高适配选项，这套皮带与滑轮的三维结构，完整还原了开口式平行轴带传动的核心装配关系，可直接用于中小型输送设备、轻工装配生产线、小型机床辅机的动力端结构参考。从实际应用场景来看，这类平行轴带传动结构多用于输入输出轴中心距处于150mm-600mm区间的传动工位，相比齿轮传动，它自带过载打滑的保护特性，能在负载瞬间突增时避免动力端电机堵转烧毁，同时带体本身的弹性特性能吸收传动过程中的小幅振动，降低工位间的振动传导，适合对传动平稳性有一定要求、但传动比精度要求不苛刻的工位。

　　从结构设计逻辑来看，这套模型的两个带轮均采用了中部微凸的轮面设计，也就是工程上常说的鼓形轮缘，这个细节很多入门建模者容易忽略——平带传动过程中，带体存在向轮面高侧自动对中的游走特性，鼓形轮缘能让皮带在运转过程中始终保持在轮面中心位置，避免长时间运转后皮带跑偏脱落，不需要额外加装挡边结构就能实现自定心，能有效压缩轮系的轴向安装尺寸。两个带轮的直径做了差异化设计，可根据实际传动比需求调整配比，轮体中心的安装孔预留了键槽结构，能直接与对应直径的传动轴通过平键实现周向固定，匹配常规的过渡配合公差即可完成装配，轮体与轴肩的贴合面做了0.5mm的退刀槽设计，方便机加工时的刀具退刀，也能保证装配时轮体端面与轴肩完全贴合，避免出现装配间隙导致的轮体跳动。

　　安装边界方面，这套带轮结构的轴向总宽度控制在80mm以内，两个带轮的中心距可根据实际选用的皮带长度在200mm-400mm区间调整，安装时需要保证两个带轮的轮槽中心平面处于同一平面内，平面度误差需控制在1mm以内，否则会加剧皮带的单边磨损，缩短带体使用寿命。轮体的安装孔直径可根据配套的电机输出轴、从动轴直径做参数化调整，模型中带轮的辐板部分做了等厚度减重设计，在保证轮体结构强度、满足高速运转时动平衡要求的前提下，尽可能降低轮体自身重量，减少转动惯量，降低动力启动时的瞬时负载。

　　从功能特性来看，这套结构的传动效率可维持在90%以上，日常维护仅需定期检查皮带张紧度，不需要像齿轮传动那样持续加注润滑脂，运维成本更低，适合布置在不方便频繁维护的设备工位。建模过程中完整还原了皮带的张紧状态，带体与轮面的接触区域做了贴合度处理，没有出现干涉或者间隙过大的问题，可直接导入装配体中做干涉检查、运动仿真模拟，验证传动过程中是否存在结构磕碰，也能基于这个基础模型快速调整带轮直径、中心距参数，适配不同的传动比、载荷需求。在小型自动化生产线的输送辊传动、桌面级加工设备的主轴动力传递、农用小型机具的动力输出工位，这类结构都有非常广泛的应用，建模时充分考虑了机加工的工艺可行性，所有轮体的转角处都做了R2的圆角过渡，避免热处理过程中出现应力集中导致的轮体开裂，轮缘的表面粗糙度要求控制在Ra3.2即可，不需要过高的加工精度就能满足皮带的摩擦传动需求，能有效控制零件的加工成本。
