钻机用多孔位可调式转盘工装

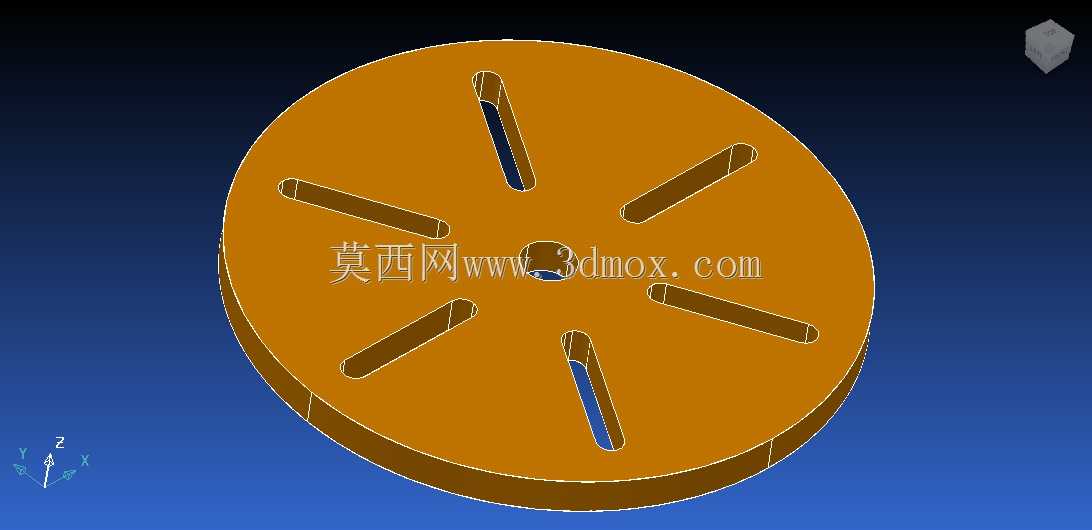

这款转盘工装是钻削加工场景中用于工件定位装夹的核心配套部件，主要应用于台式钻床、立式钻床及多轴钻组的批量加工作业环节，能够在单台钻机上实现同批次不同孔位工件的快速装夹定位，减少反复划线找正的辅助工时，提升中小规格盘类、环类零件的钻孔加工效率。在实际生产场景中，该转盘常安装在钻机工作台面的中心位置，配合压紧螺栓、定位销使用，可适配法兰盘、端盖、连接座等多种需要圆周方向等分或不等分钻孔的零件加工，尤其适合小批量多品种的机加工车间使用，能够替代专用钻模的部分功能，降低工装制作成本。从功能特性来看，转盘主体采用圆盘式厚板结构，中心设置基准定位孔，可与钻机主轴保持同轴度基准，盘面均匀分布六条径向长条形通槽，槽体边缘做了倒角去毛刺处理，槽宽适配标准T型螺栓的安装尺寸，可根据待加工工件的外径大小、装夹点位需求，任意调整压紧组件在槽内的固定位置，无需额外制作适配不同工件的专用夹具，装夹范围可覆盖中心孔直径3倍以内的盘类零件，满足不同规格工件的装夹需求。在设计思路上，这款转盘优先考虑了装夹的通用性与操作便捷性，整体采用对称式结构设计，盘面厚度经过刚性校核，在承受钻削轴向进给力时不会发生翘曲变形，保证钻孔过程中的定位稳定性；六条径向槽的分布角度经过优化，既覆盖了圆周方向的全角度装夹点位，又避免槽体过多削弱转盘整体的结构强度，中心基准孔采用公差带H7的精度设计，可与工作台的定位芯轴精准配合，保证转盘安装后的同轴度误差控制在0.02mm以内，减少装夹带来的位置度偏差。从安装边界来看，转盘的外径尺寸适配常规中小型钻机的工作台面安装范围，厚度满足T型螺栓的旋合长度要求，安装时仅需将中心孔对准工作台定位芯轴落位，再通过槽内穿入的螺栓与工作台T型槽锁紧即可完成固定，无需对原有钻机工作台做任何改造，拆装便捷，可在不同钻床之间快速转用；转盘的上下端面均经过平面磨削加工，平面度误差不超过0.01mm，保证装夹后工件的基准面与钻机主轴垂直，避免钻孔出现倾斜、偏孔等质量问题。在日常使用中，该转盘可配合不同规格的压块、螺栓组合，实现对异形件、不规则件的稳定装夹，长槽的设计也方便清理钻削过程中落入槽内的铁屑，维护清理简单，长期使用后仅需重新磨削上下端面即可恢复精度，使用寿命较长，能够有效降低车间的工装投入成本，提升钻削工序的加工柔性。
