撬装式反渗透水处理过滤装置结构设计

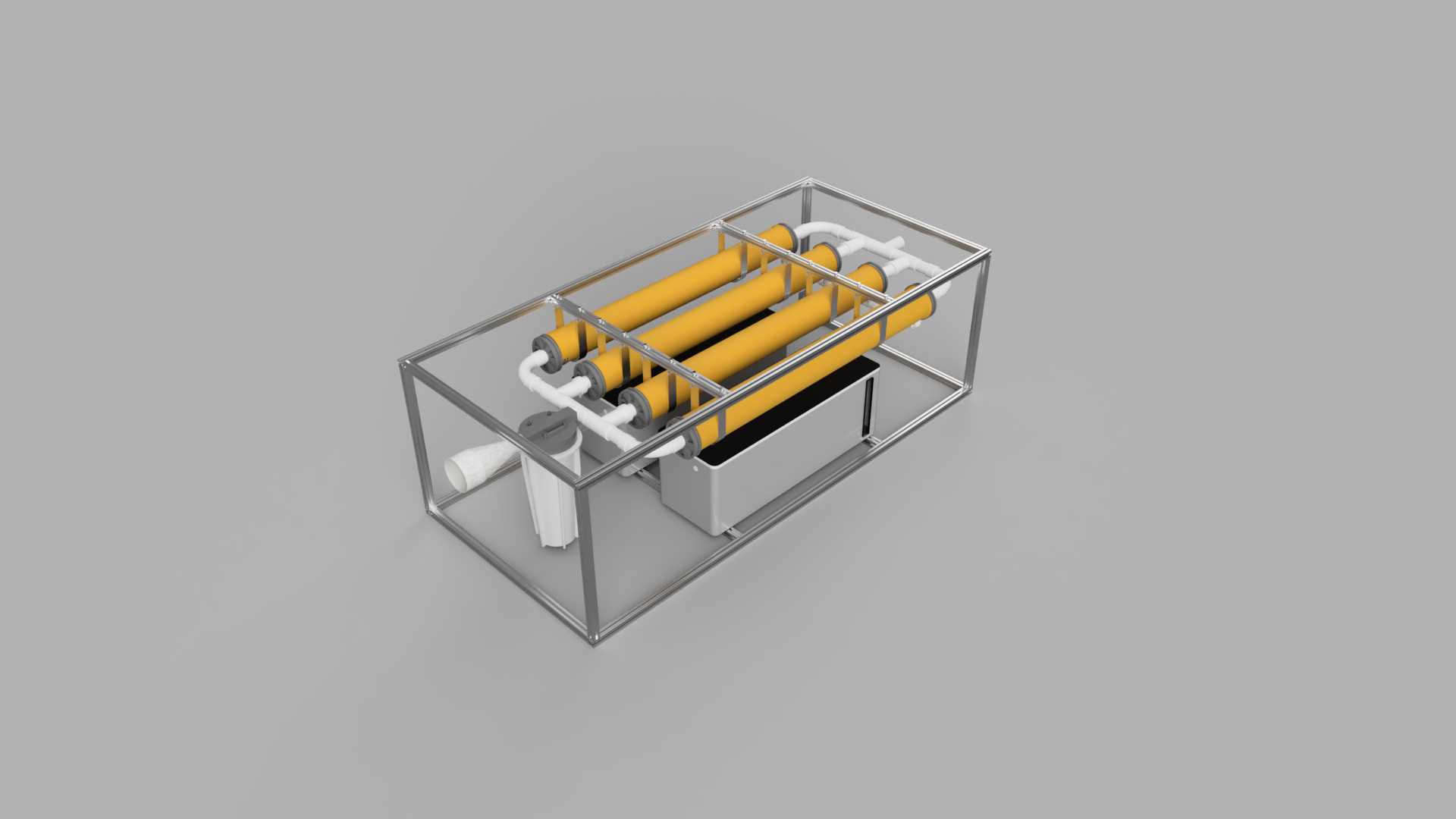

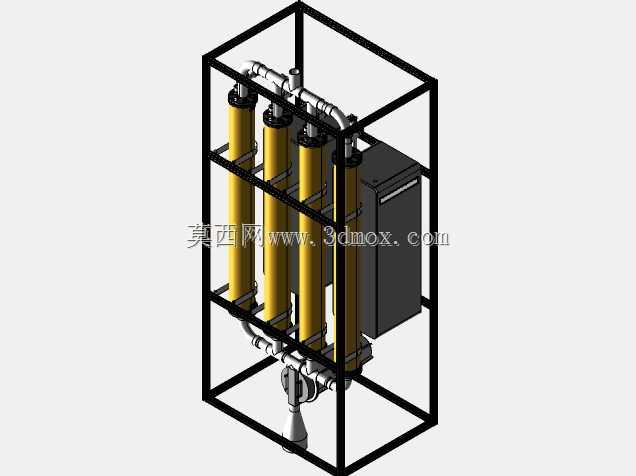

这套撬装集成式反渗透水处理装置，主要面向中小型工业生产净水、商用直饮水制备、工业循环水补给水净化以及中小规模污废水深度回用场景，可独立完成原水加压、膜过滤、产水收集的全流程作业，无需额外搭建分散式处理单元，能够适配场地有限、需要快速部署水处理能力的使用场景，比如小型加工厂生产用水净化、工地临时生活用水处理、商用楼宇集中供水净化等场景都可直接落地使用。装置核心功能是通过反渗透膜的筛分效应，截留原水中的溶解性盐类、胶体、微生物、有机物等杂质，产出符合使用标准的净化水，相比传统分散搭建的水处理系统，集成化的结构能够大幅减少现场安装的管路对接工作量，降低安装过程中的泄漏风险，同时紧凑的结构也能减少设备占地空间，提升空间利用率。从设计思路来看，整套装置采用框架式集成布局，外围采用标准型材搭建承载框架，将多支反渗透膜元件、进水加压泵、管路阀组、预处理过滤单元全部集成在框架内部，膜元件采用平行排布的方式安装在框架上层区域，既预留了足够的膜元件更换操作空间，也让管路连接路径尽可能缩短，减少管路沿程压力损失，降低配套加压泵的功率损耗。进水端的加压泵布置在框架侧下方位置，重心偏低能够提升整套设备运行时的稳定性，避免泵体运行振动带来的整机晃动问题，下部预留的空间也可方便操作人员进行泵体检修、滤芯更换等日常维护作业。外形尺寸上整套设备遵循标准撬装单元的尺寸边界设计，整体宽度控制在常规厂房通道通行宽度范围内，可直接通过手动液压叉车进行转运移位，无需额外拆解部件，安装时仅需对接原水进水口、产水出水口以及浓水排放口三个外部接口即可投入使用，安装边界预留了足够的管路操作空间，侧面和正面都预留了维护操作面，不需要额外预留过大的设备周边间距，能够适配狭小的设备间安装需求。管路设计上采用对称式布管方式，让每一支反渗透膜元件的进水流量、压力保持均衡，避免单支膜元件负荷过高导致的寿命缩短问题，框架边角位置都做了圆弧过渡处理，避免安装转运过程中剐蹭操作人员，外露的管路接口都做了防护处理，避免运输过程中进入杂物影响设备运行。
