撬装式反渗透水处理过滤装置结构设计

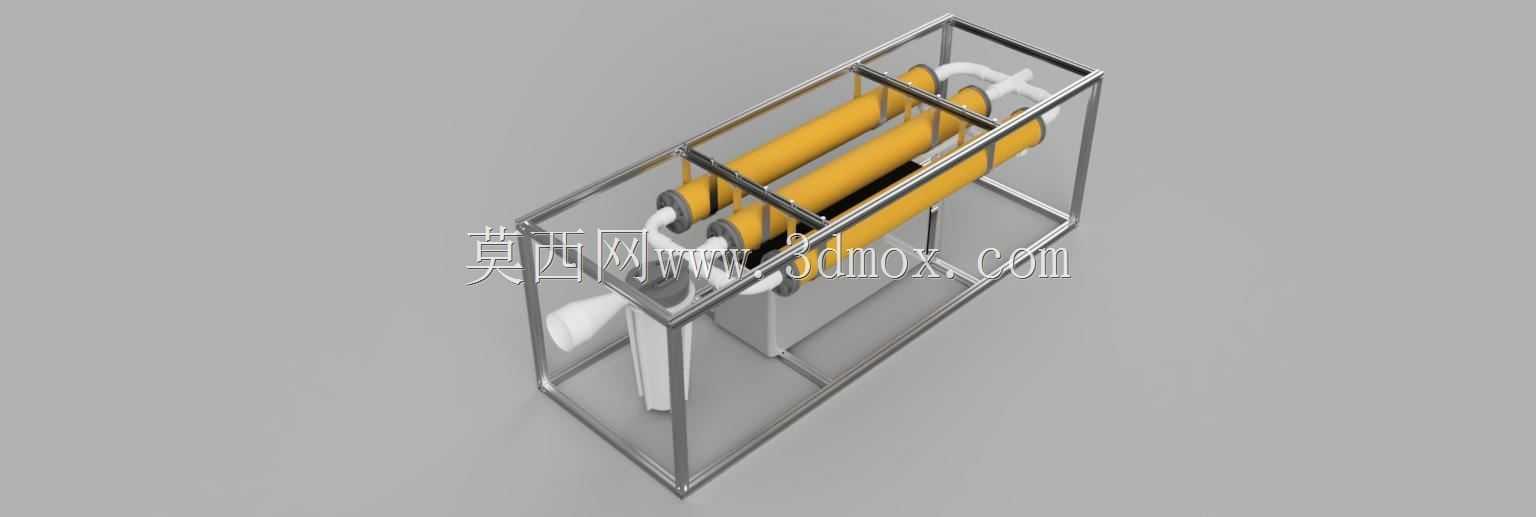

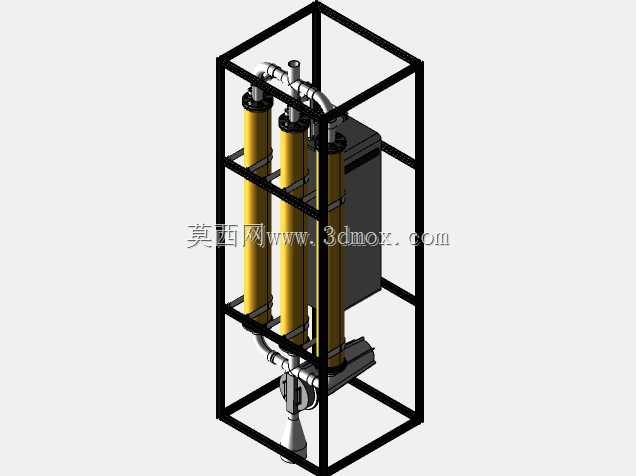

该反渗透装置主要面向中小型工业纯水制备、中水回用处理、饮用水深度净化等应用场景，可独立作为水处理单元接入现有产线管路，也可搭配前置预处理、后置杀菌模块组成完整水处理系统，适配食品加工、电子元器件清洗、工业循环水补水、小型商用供水等多类工况的水质净化需求。设备核心功能是通过反渗透膜的筛分截留作用，去除水体中的溶解性盐类、胶体、微生物、有机物等杂质，产出符合使用标准的净化水体，相比传统离子交换水处理工艺，具备运行稳定、耗材更换周期长、无化学药剂频繁投加的优势。整套设备采用集成撬装框架式设计思路，将多支反渗透膜元件、管路连接件、支撑结构整合在统一的金属框架内，设计阶段充分考虑了现场安装的便捷性，无需现场零散拼装管路与组件，设备到场后仅需对接进出水口与供电即可投入运行，大幅缩减现场安装调试的周期与施工成本。框架采用标准型材焊接成型，整体结构强度充足，可承受膜组件运行时的管路震动与压力波动，同时框架预留了充足的操作维护空间，运维人员可便捷完成膜元件更换、管路密封检查、阀门操作等日常维护动作，无需额外搭建操作平台。膜组件采用卧式平行排布方式，在有限的框架空间内最大化布置膜元件数量，保证设备的水处理产能，同时膜元件的固定结构采用快装式卡箍设计，拆卸更换无需复杂工具，单人即可完成耗材更换作业。管路走向沿框架型材排布，整体布局规整流畅，既减少了管路弯折带来的水头损失，也避免了管路杂乱带来的运维干扰。设备整体外形紧凑规整，安装边界清晰，可直接放置于平整的硬化地面，无需额外做复杂的基础固定，适配厂房内狭小空间的安装需求，框架底部预留了叉车转运孔位，方便设备在厂区内的移位与调整。在运行逻辑上，该结构设计预留了仪表、阀门的安装位置，可根据实际使用需求加装压力检测、流量检测、水质检测元件，实现设备运行状态的实时监控，也可拓展自动冲洗功能，在设备停机时自动对膜元件进行表面冲洗，减少膜面污染物附着，延长膜元件的使用寿命。整套结构在设计时兼顾了运行可靠性、安装便捷性与运维友好性，在保证水处理效果的前提下，尽可能压缩设备整体占地，降低用户的安装与使用成本。
