撬装式反渗透水处理集成装置结构设计

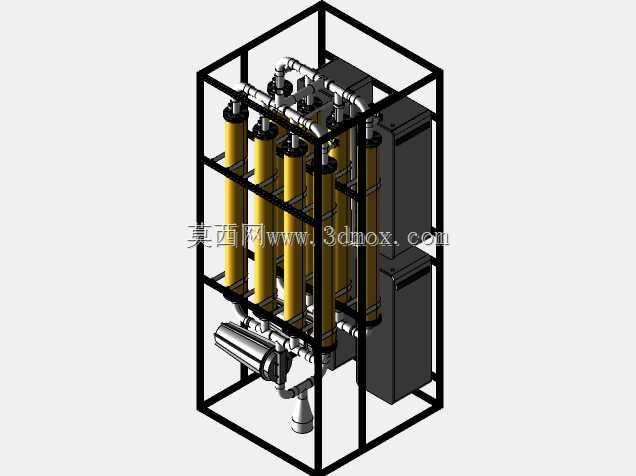

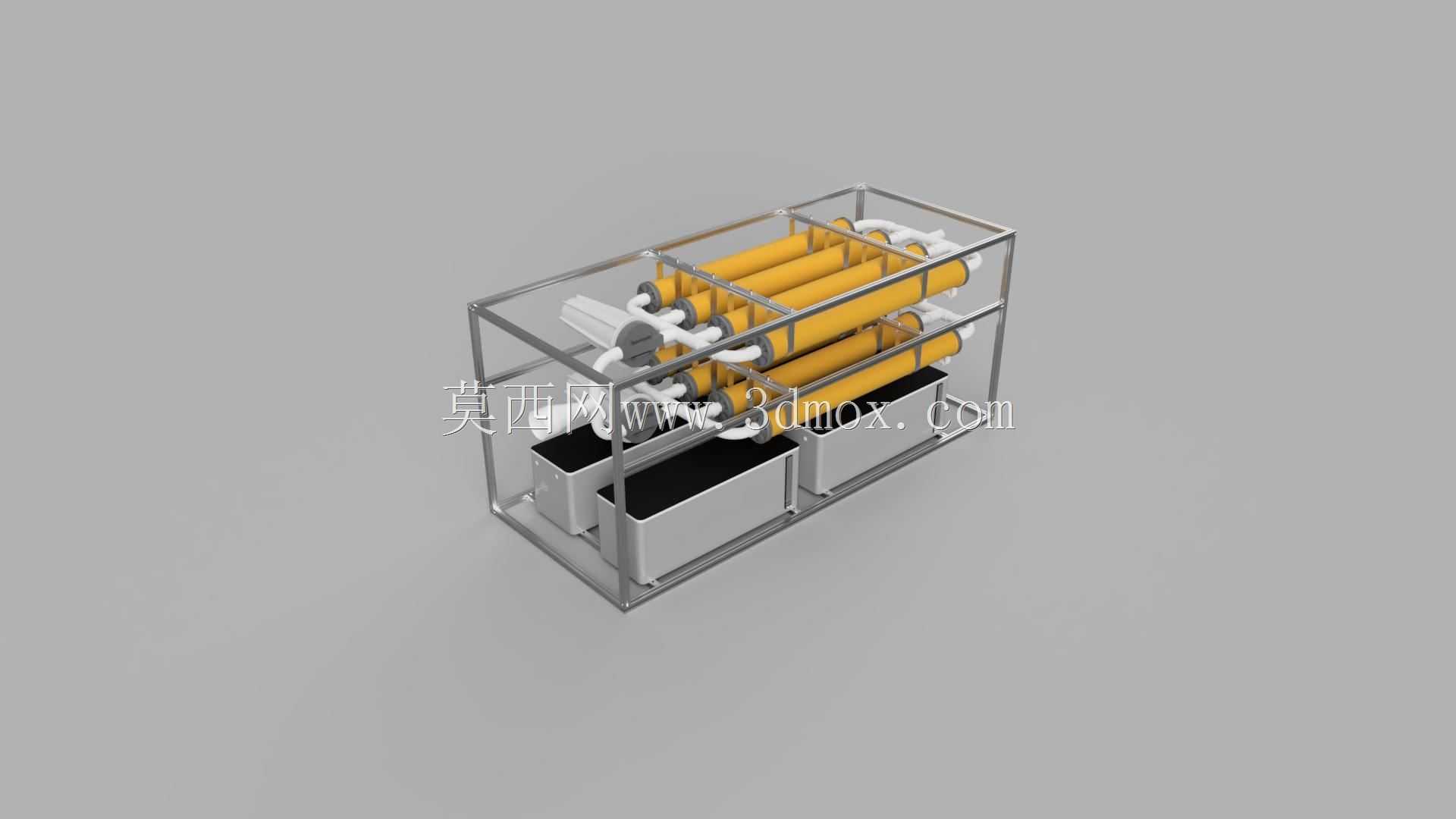

该反渗透集成装置主要面向工业纯水制备、中水回用、饮用水深度净化等水处理场景，可广泛应用于电子制造、食品加工、化工生产、市政供水等领域的水质处理环节，核心作用是通过反渗透膜的筛分效应，脱除水中的溶解盐类、胶体、微生物、有机物等杂质，产出符合不同使用标准的净化水体。装置采用撬装集成式设计思路，将多支反渗透膜元件、预处理过滤单元、管路阀组、承压框架整合为一体式结构，无需现场零散拼接管路与组件，大幅降低现场安装的施工周期与对接难度，整体框架采用标准型材拼接成型，结构强度充足，可承受膜组件运行时的管路震动与压力波动，同时框架预留了充足的检修操作空间，日常运维时可直接对膜元件、阀组进行拆装更换，无需额外拆解外围结构。功能设计上，装置采用多支膜元件并联排布的结构，可根据处理水量需求灵活调整膜元件的配置数量，膜元件横向固定在框架上层区域，配套的管路采用对称式排布，可保证每支膜元件的进水压力、流量分配均匀，避免单支膜元件负荷过高导致的寿命衰减问题；预处理过滤单元布置在框架下层区域，可提前截留水中的大颗粒杂质、悬浮物，降低反渗透膜的污堵风险，延长膜元件的清洗周期与使用寿命。外形与安装边界方面，装置整体为规整的长方体撬装结构，底部框架预留了叉车转运孔位与地脚固定点位，可直接通过叉车完成整机组的转运与就位，安装时仅需对接进水、出水、浓水排放三处管路接口即可完成部署，无需额外搭建配套安装支架；整体外轮廓尺寸适配标准工业厂房的通道宽度与设备安装空间，可直接布置在车间水处理工位、户外设备平台等区域，外围框架可根据使用需求选配防护面板，避免运行过程中管路磕碰、积灰等问题。管路设计上采用短程连接的布局思路，尽可能减少管路弯折与长度，降低水流输送过程中的压力损失，提升整机的运行能效，阀组位置集中布置在装置侧方操作面，日常运行时的压力调节、流量调整、阀门切换等操作均可在单侧完成，无需绕机操作，提升运维操作的便捷性。
