异形加强型角撑板连接结构设计

项目分类:通用五金配件 发布时间:2021-04-09 ID:134575
  • 异形加强型角撑板连接结构设计
  • 异形加强型角撑板连接结构设计
  • 异形加强型角撑板连接结构设计
  • 异形加强型角撑板连接结构设计
  • 异形加强型角撑板连接结构设计

这款角撑板主要应用在需要分散局部载荷、强化结构连接刚度的工业装配场景中,常见于轻型设备机架拼接、钣金柜体边角加固、小型工装夹具的支撑点位连接,也可用于非承重型的设备外护板与主框架的衔接部位,替代传统直角角码应对异形安装面的固定需求,避免连接部位因长期受交变应力出现焊缝开裂、板材变形的问题。

从实际用途来看,该角撑板承担两个核心作用:一是通过自身的弯折结构传递两个垂直或呈一定夹角安装面之间的载荷,将单点受力分散到更大的板材接触区域,降低连接部位的应力集中系数;二是通过板身的加强凸筋结构提升自身的抗弯折能力,在不增加板材整体厚度的前提下提升结构强度,兼顾轻量化与结构可靠性。

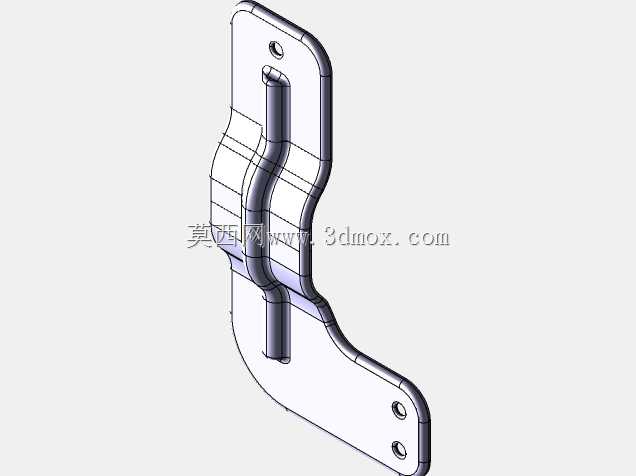

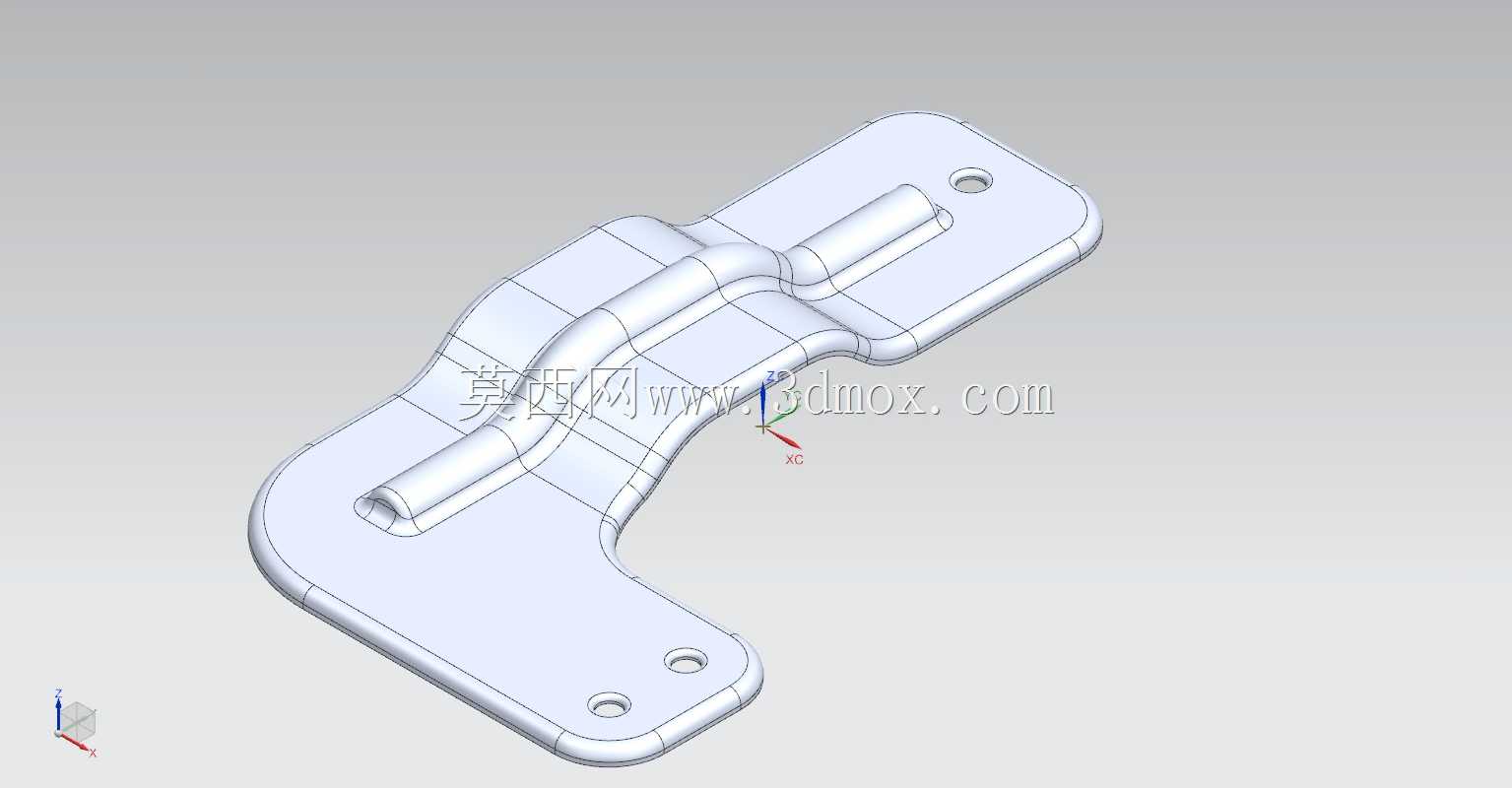

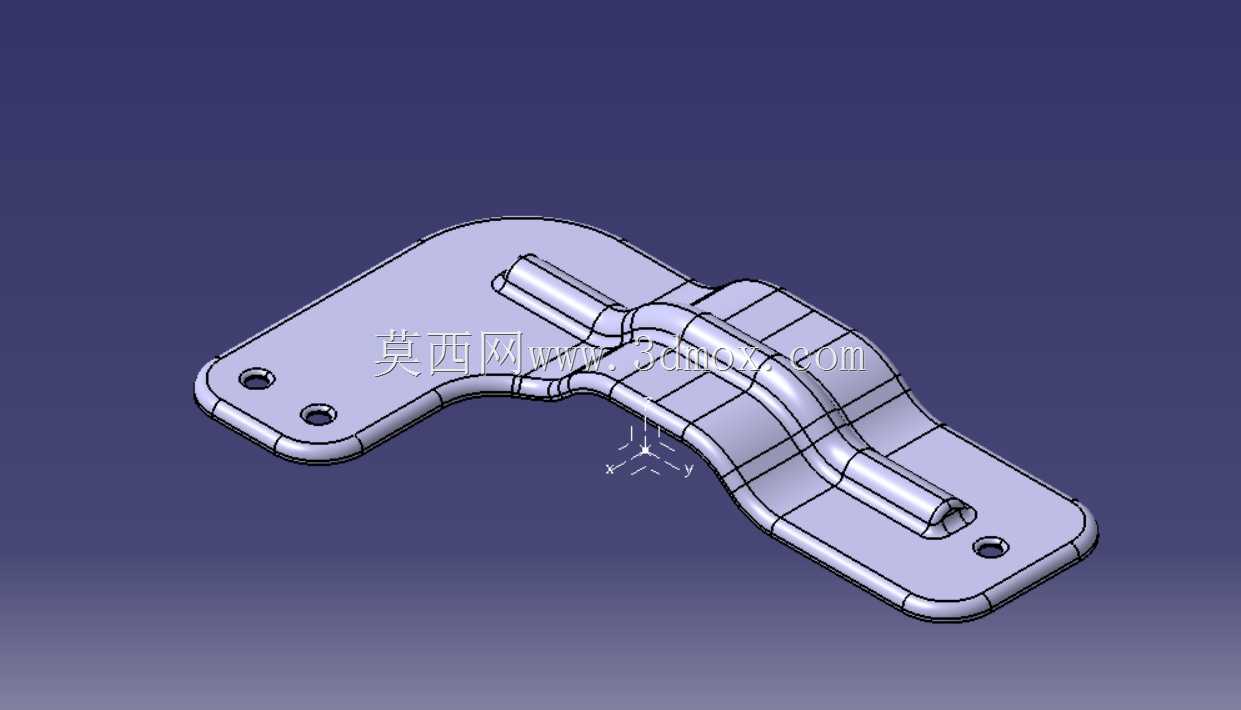

产品的功能特性设计上,板身采用一体化弯折成型结构,没有额外的拼接焊缝,避免了焊接带来的热变形与应力残留问题;板身设置的三处安装孔位分别对应两个安装面的固定点位,孔位边缘做了沉台设计,安装后紧固件头部不会突出板件表面,避免干涉其他部件的装配;板身中部的凸起加强筋顺着载荷传递方向布置,能够有效提升板件垂直于板面方向的抗形变能力,在受到侧向冲击时不会出现轻易弯折的情况;板件所有边缘都做了圆角钝化处理,不会在装配过程中划伤操作人员或线缆外护层。

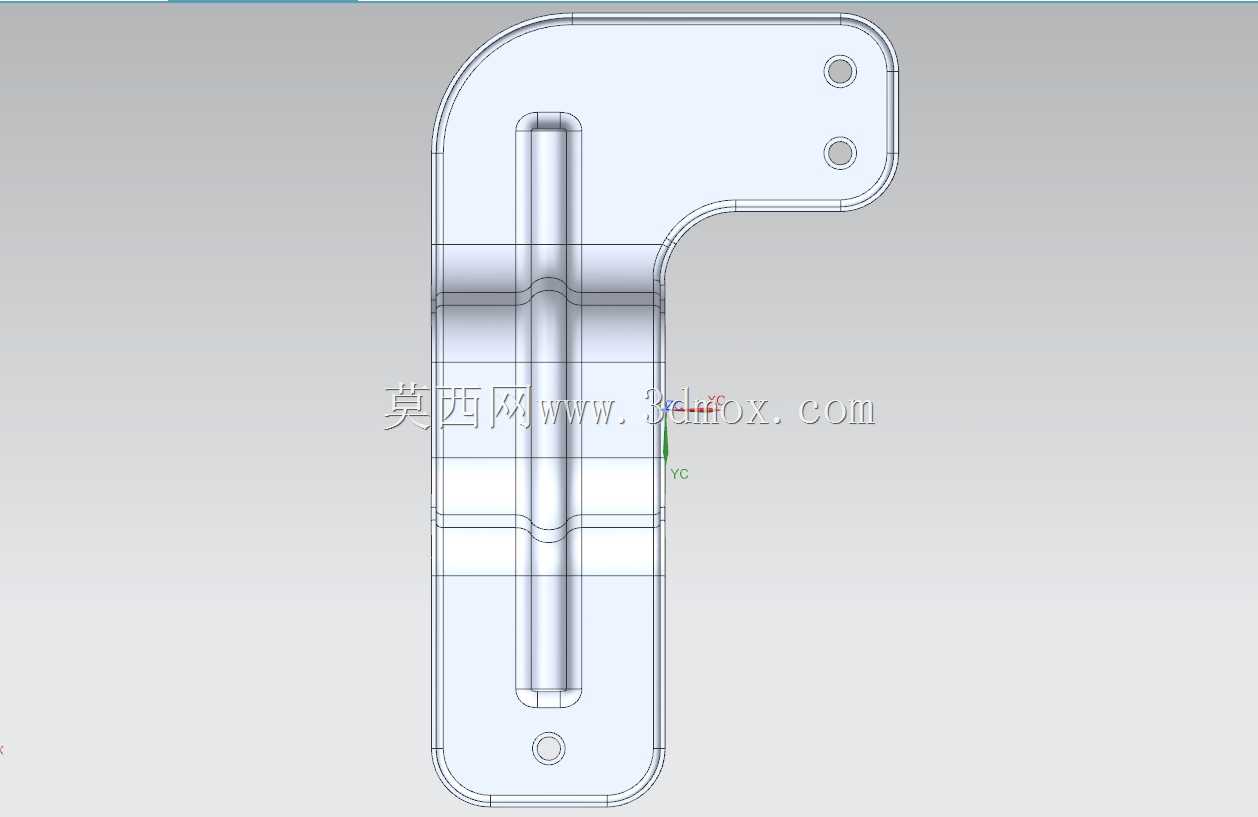

设计思路上,这款角撑板没有采用传统的等宽直角结构,而是根据实际安装空间的边界做了异形轮廓适配,一端的宽幅板面适配大平面的框架固定需求,另一端收窄的板面适配空间受限的安装点位,中间的过渡段做了平滑的圆弧过渡,避免轮廓突变带来的应力集中问题;加强筋的高度与宽度经过反复校核,在不占用额外安装空间的前提下最大化提升结构刚度,安装孔的间距按照通用工业铝型材、标准钣金机柜的安装孔距做匹配,能够直接适配多数常规装配场景,不需要额外打孔修改。

从安装边界来看,该角撑板整体轮廓贴合两个连接面的夹角布置,安装后突出连接面的高度不超过加强筋的凸起高度,不会占用过多的设备内部空间;三个安装孔的孔径适配常用的M5、M6规格紧固件,安装时不需要特殊工具,采用常规的内六角或十字紧固件即可完成固定;板件与安装面接触的一侧做了平面度校准,安装后能够完全贴合被连接件表面,不会出现间隙导致固定后出现松动异响的问题,能够长期保持稳定的支撑加固效果。
