数控机床用可转位U钻精密钻孔刀具

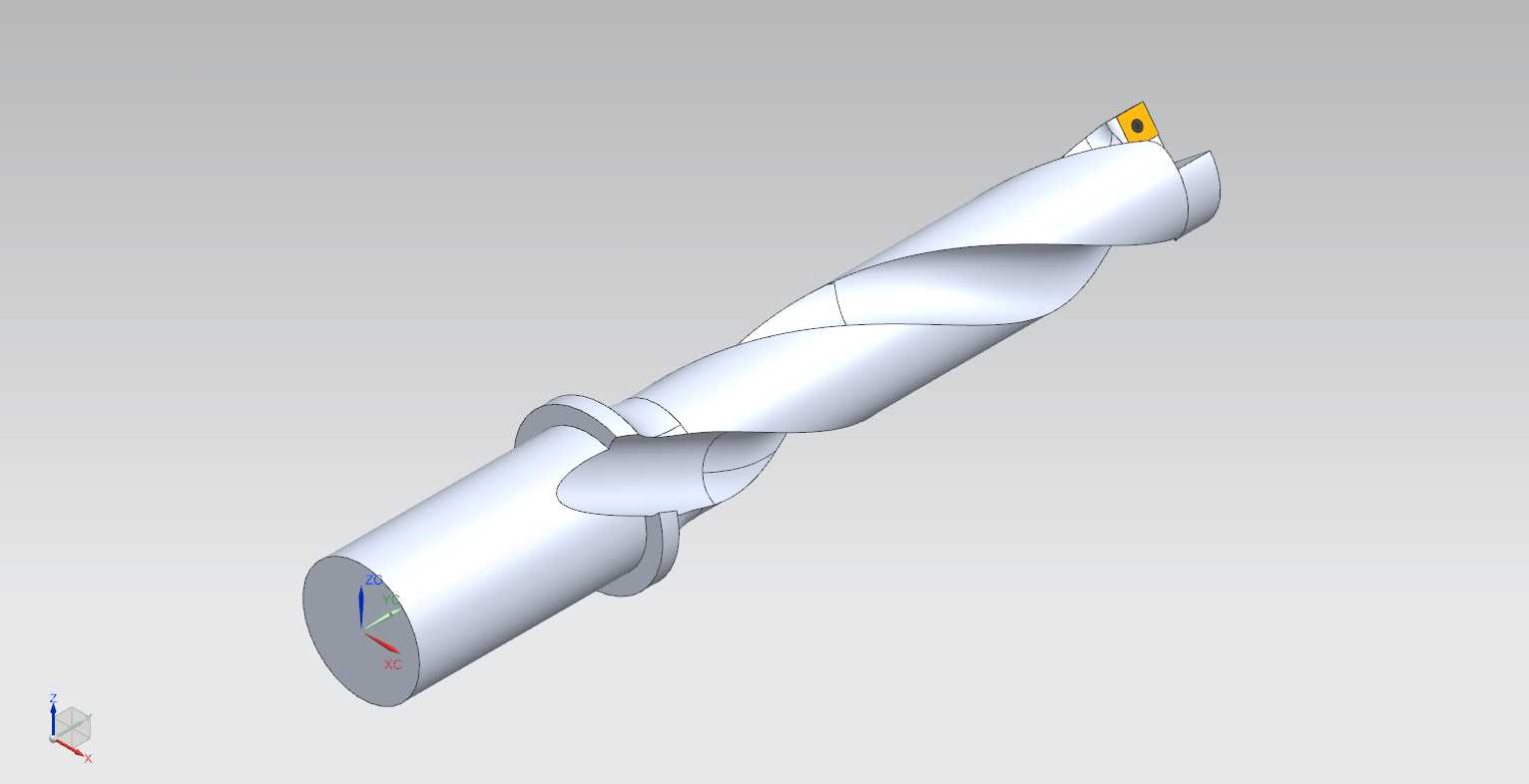

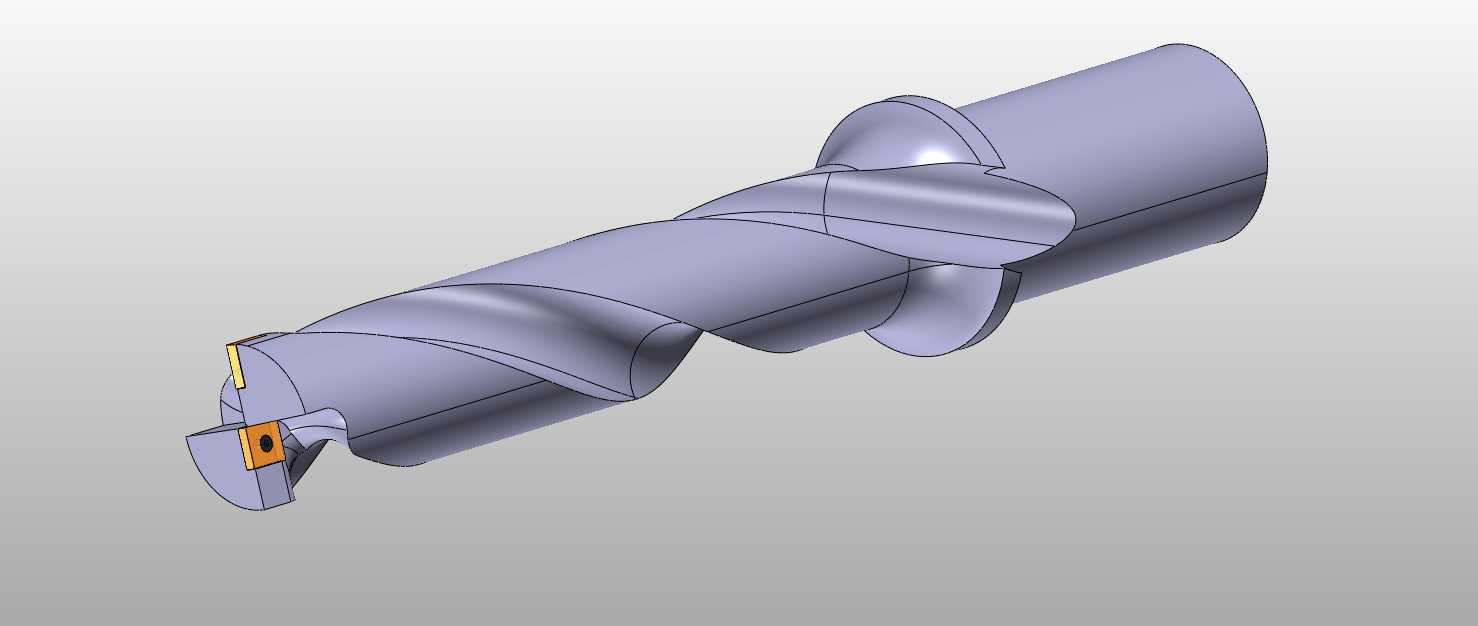

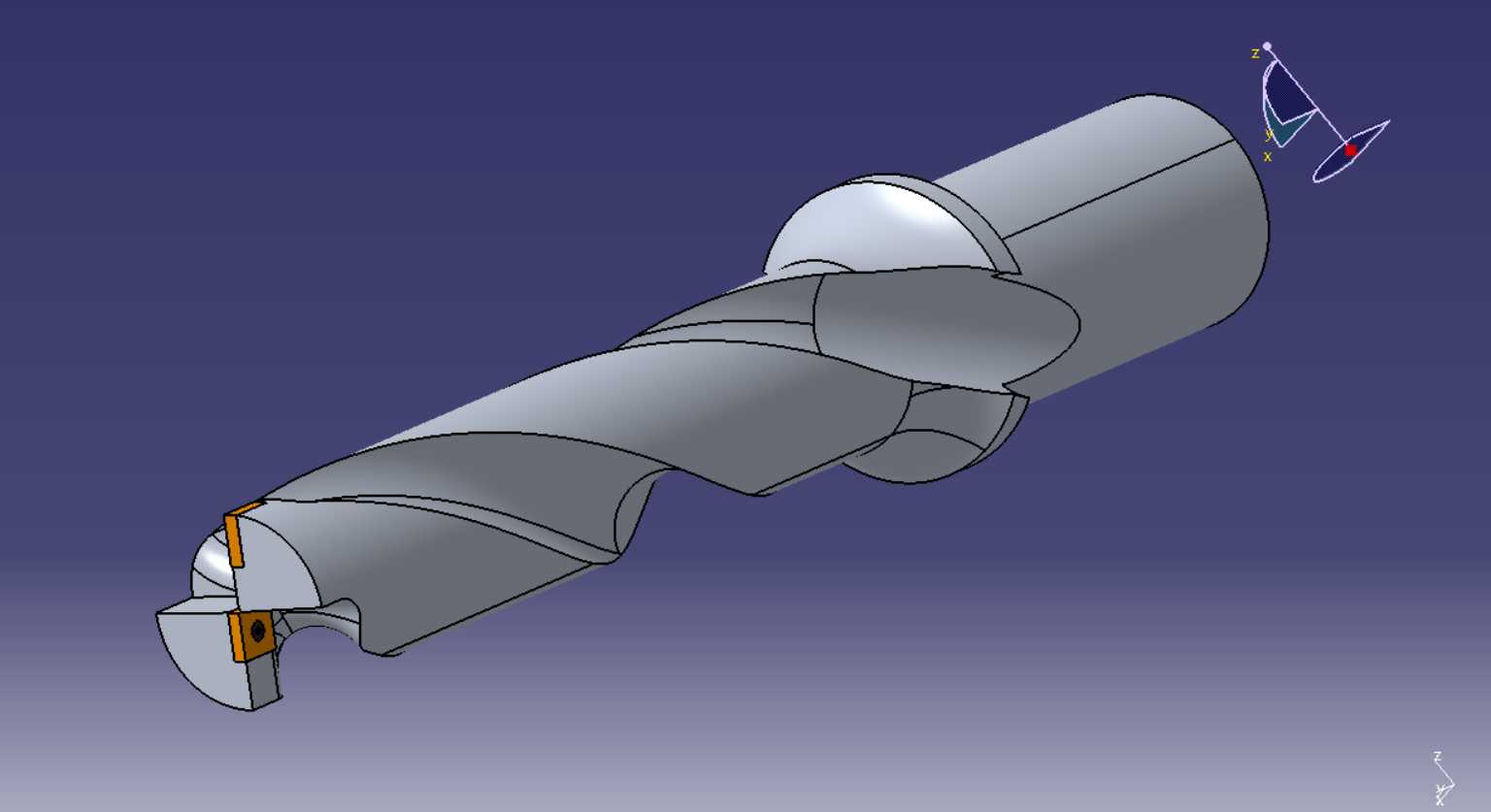

这款U钻是面向数控加工场景开发的高效内冷钻孔刀具，主要适配立式加工中心、数控车床、镗铣床等主流金属切削设备，广泛应用于汽车零部件加工、工程机械结构件生产、通用机械零件制造、模具钢件粗精加工等场景，可完成普通碳钢、合金钢、铸铁、有色金属等多种材质工件的精密钻孔作业，相比传统高速钢麻花钻，加工效率可提升3倍以上，钻孔精度稳定控制在IT8-IT9级，孔壁粗糙度可达Ra1.6-3.2μm，能够大幅减少后续铰孔、镗孔的工序余量，降低整体加工成本。从功能特性来看，这款U钻采用可转位刀片设计，刀体头部设置两个刀片安装位，分别承担中心切削与外圆切削功能，刀片通过锁紧螺钉牢固固定在刀座上，刀片磨损后无需重磨，直接更换同规格刀片即可恢复切削性能，大幅缩短换刀辅助时间；刀体内部设计有贯通式冷却通道，切削过程中高压切削液可直接从刀头附近的出水口喷射到切削区域，快速带走切削热量，同时冲刷排出切屑，避免切屑刮伤已加工孔壁，有效延长刀片使用寿命。设计过程中，工程师充分考虑了切削受力平衡，刀体螺旋排屑槽采用大螺旋角光滑曲面设计，排屑路径顺畅无死角，能够适配不同进给参数下的切屑排出需求，避免堵屑造成的刀体崩损；刀体与机床连接的柄部采用标准圆柱直柄设计，适配常规弹簧夹头刀柄、侧固式刀柄的装夹要求，安装时只需保证柄部清洁无毛刺，夹紧力控制在合理区间即可保证装夹刚性，无需额外定制专用刀柄。外形尺寸方面，这款U钻的有效钻孔深度为2倍径规格，刀体整体长度适配常规数控设备的Z轴行程边界，刀头直径公差严格控制在h6级，安装后刀体径向跳动量可控制在0.02mm以内，能够保证钻孔的位置精度与尺寸一致性；刀体头部设置有导向耐磨块，钻孔切入工件时可起到稳定导向作用，避免钻头偏斜，尤其适合斜面、曲面等不规则表面的钻孔加工，能够有效减少入钻时的崩边、偏孔问题。实际加工过程中，这款U钻可根据工件材质灵活调整切削参数，加工普通碳钢时线速度可控制在120-180m/min，每转进给量0.1-0.25mm/r，配合高压内冷可实现连续稳定加工，无需频繁退刀排屑，大幅提升单工位加工效率。
