多通路口集成式液压油路方块

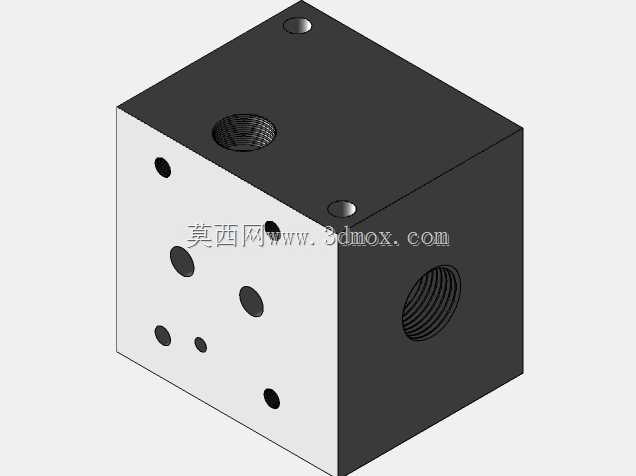

该方块为液压系统中的集成式油路分配块，是中小型液压站、非标液压设备中用来整合油路、简化管路布局的核心零部件，常见应用在小型机床液压夹紧系统、自动化产线工装液压驱动回路、小型液压机具的动力单元中，替代传统分散式管路连接，大幅减少外接油管数量与接头泄漏点，提升液压系统的集成度与运行可靠性。产品整体为正六面体方块结构，六个面均可作为安装面或油口开设面，不同面上分布有不同规格的螺纹油口与定位安装孔，其中大规格内螺纹油口为主油路通口，负责连通压力油进油、回油的主通路，小规格光孔与小螺纹孔为控制油口、测压口或元件安装定位孔，可直接在对应面安装叠加式液压阀、管式接头、压力传感器等元件，无需额外过渡连接板。设计上采用了块式集成的思路，将原本需要通过多根油管连接的油路全部内置在方块内部，通过内部交叉钻孔实现不同油口之间的通断逻辑，内部孔道的走向经过排布优化，避免出现工艺无法加工的死角，同时保证油液流通的通流面积足够，降低油液在块内的沿程压力损失，所有外端面的平面度与油口螺纹的同轴度都经过精度控制，保证阀类元件安装后密封面无渗漏，安装定位孔的位置公差严格匹配标准液压阀的安装尺寸，确保元件安装时无需额外调整即可对齐油孔。外形为规整立方体，安装边界清晰，可直接通过端面上的沉头安装孔固定在液压站阀组安装面板或设备基座上，无需额外设计复杂安装支架，相邻面的油口预留了足够的接头扳手操作空间，避免安装时出现工具干涉，整体结构紧凑，相比分散式管路连接可节省60%以上的阀组安装空间，同时减少管路装配的工作量，后期维护时只需拆卸对应面的元件即可排查油路故障，无需拆解大量外接管路，大幅降低液压系统的装配与维护成本。
