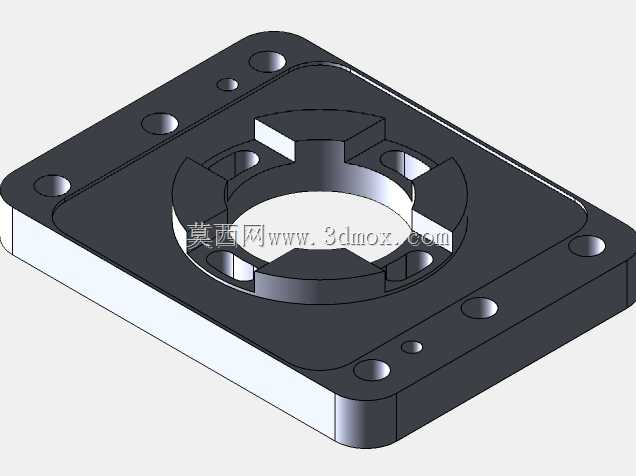

方形带定位孔数控安装基座板件

该板件是数控加工场景中常用的安装定位基座，主要应用于精密数控加工工位的工件装夹定位环节，可直接固定在机床工作台面，作为小型精密零件加工的承载基准，也可适配自动化产线的工位载具安装需求，为待加工工件提供稳定的支撑与精准的定位约束，避免加工过程中工件出现位移、振颤等影响加工精度的问题。从功能特性来看，板件整体采用方形圆角结构设计，外缘均匀分布多组不同规格的沉头安装孔，既可以通过螺栓实现与工作台面的牢固锁紧，不同孔径的预留孔也能适配多种规格的紧固件，满足不同安装场景的固定需求；板件中心设置带多组凸台卡位的环形空腔结构，该结构可直接卡合对应外形的待加工工件，凸台之间的避让槽既能够为加工刀具提供走刀避让空间，避免加工过程中刀具与基座发生碰撞，也可作为加工碎屑的临时排溢通道，减少碎屑在定位区域堆积对装夹精度的影响；板件表面做平整化处理，保证与工件接触面的平面度，降低装夹时的贴合间隙，提升装夹稳定性。设计思路上，该板件优先考虑装夹定位的重复精度，所有定位孔与中心卡位结构均采用对称式布局，保证安装时的受力均匀，避免单侧锁紧导致的板件翘曲变形；板件厚度经过合理设计，既保证整体结构刚性，在承受较大切削力时不会发生形变，也控制了整体重量，方便操作人员进行拆装更换；边缘做圆角过渡处理，避免锐边对操作人员造成划伤，也减少安装过程中与其他部件的磕碰损伤。外形尺寸与安装边界方面，板件整体为正方形结构，外缘安装孔的孔位间距符合常规数控工作台的T型槽间距标准，可直接适配多数中小型数控铣床、加工中心的工作台安装尺寸，无需额外制作转接板；中心环形卡位的尺寸公差按照精密装夹要求设计，可保证工件装夹后的同轴度误差控制在极小范围内，满足精密零件加工的定位要求；板件底面同样做高精度平面处理，安装后与工作台面的贴合度高，不会出现安装倾斜导致的定位基准偏差。
