胀芯式内径夹紧数控夹头结构

项目分类:通用机械零部件 发布时间:2021-04-09 ID:134651

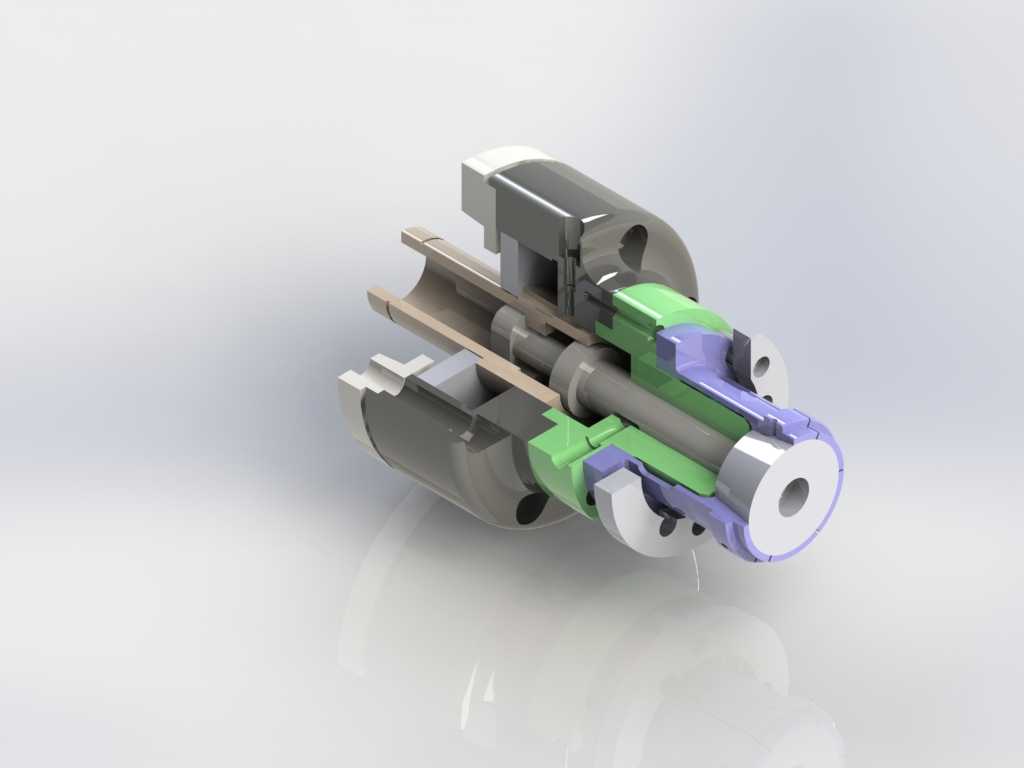

  • 胀芯式内径夹紧数控夹头结构

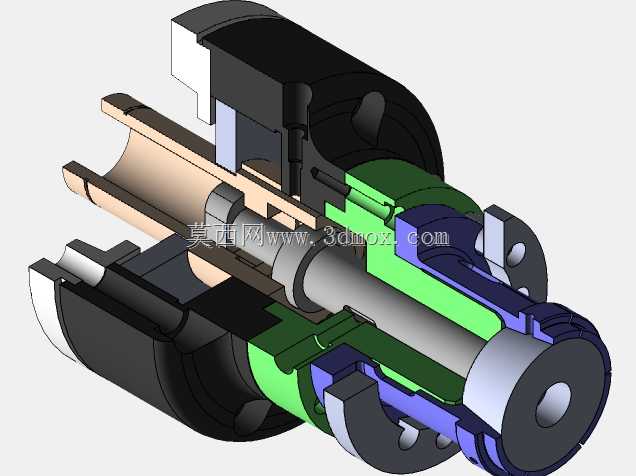

  • 胀芯式内径夹紧数控夹头结构

这款胀芯结构的夹紧夹头,是数控加工场景中用于轴类、套类零件内径定位装夹的核心工装部件,广泛适配数控车床、内圆磨床、高精度钻镗床的主轴装夹工位,主要解决薄壁套类零件、小直径长轴类零件外圆无夹持空间、传统外卡装夹易导致零件变形的加工痛点,在精密轴承套加工、液压阀体内孔加工、小型传动衬套批量生产场景中应用十分普遍。该夹头采用胀芯径向扩张的夹紧原理,核心结构包含拉紧芯轴、多瓣式胀套、定位基座、复位弹性组件四个核心部分,当拉紧芯轴受后端拉杆轴向拉力作用时,芯轴前端的锥面会推动多瓣胀套沿径向均匀向外扩张,从工件内孔壁施加均匀的周向夹紧力,相比传统三爪卡盘的点接触夹紧,这种面接触的胀紧方式能大幅降低薄壁零件的装夹变形量,同时保证工件内孔与主轴回转中心的同轴度,装夹重复定位精度可控制在微米级,能满足高精度内孔、外圆一次装夹完成加工的工艺要求。在设计层面,这款夹头的胀套采用多瓣均匀开槽结构,槽端设计有应力释放圆弧,避免胀套反复扩张收缩时出现应力断裂问题,胀套外圆根据常用装夹工件的内孔公差带设计了适配的扩张行程,常规规格下单边最大扩张量可覆盖0.2-0.5mm的内孔公差范围,适配同尺寸段内略有公差偏差的工件装夹需求;拉紧芯轴的锥面角度经过反复校核,选用8度的自锁锥角,既保证轴向拉力转化为径向胀紧力的效率,又能在加工过程中实现夹紧力自锁,避免拉杆拉力波动导致工件松脱。夹头的整体安装边界遵循标准机床主轴的接口尺寸,后端设计有标准的拉杆连接螺纹与主轴定位锥面,可直接替换同规格的传统弹簧夹头,无需对机床主轴进行额外改造;夹头整体轴向长度控制紧凑,能减少主轴端的悬伸量,提升主轴高速回转时的刚性,降低加工过程中的振颤风险。夹头的各运动部件之间设计有预留的润滑间隙,可定期注入润滑脂减少芯轴与胀套之间的磨损,延长夹头的使用寿命;复位弹性组件布置在胀套尾部,当拉杆松开时,弹性组件会带动胀套自动回缩,方便加工完成后的工件快速卸料,适配自动化上下料的批量加工生产线使用。在实际加工应用中,这款夹头可实现工件的快速装夹定位,相比传统手动找正的装夹方式,能大幅缩短单件装夹的辅助时间,同时均匀的夹紧力可避免薄壁工件装夹变形导致的圆度、圆柱度超差问题,有效提升精密套类零件的加工合格率。
