小型高频立式插装电力电压互感器

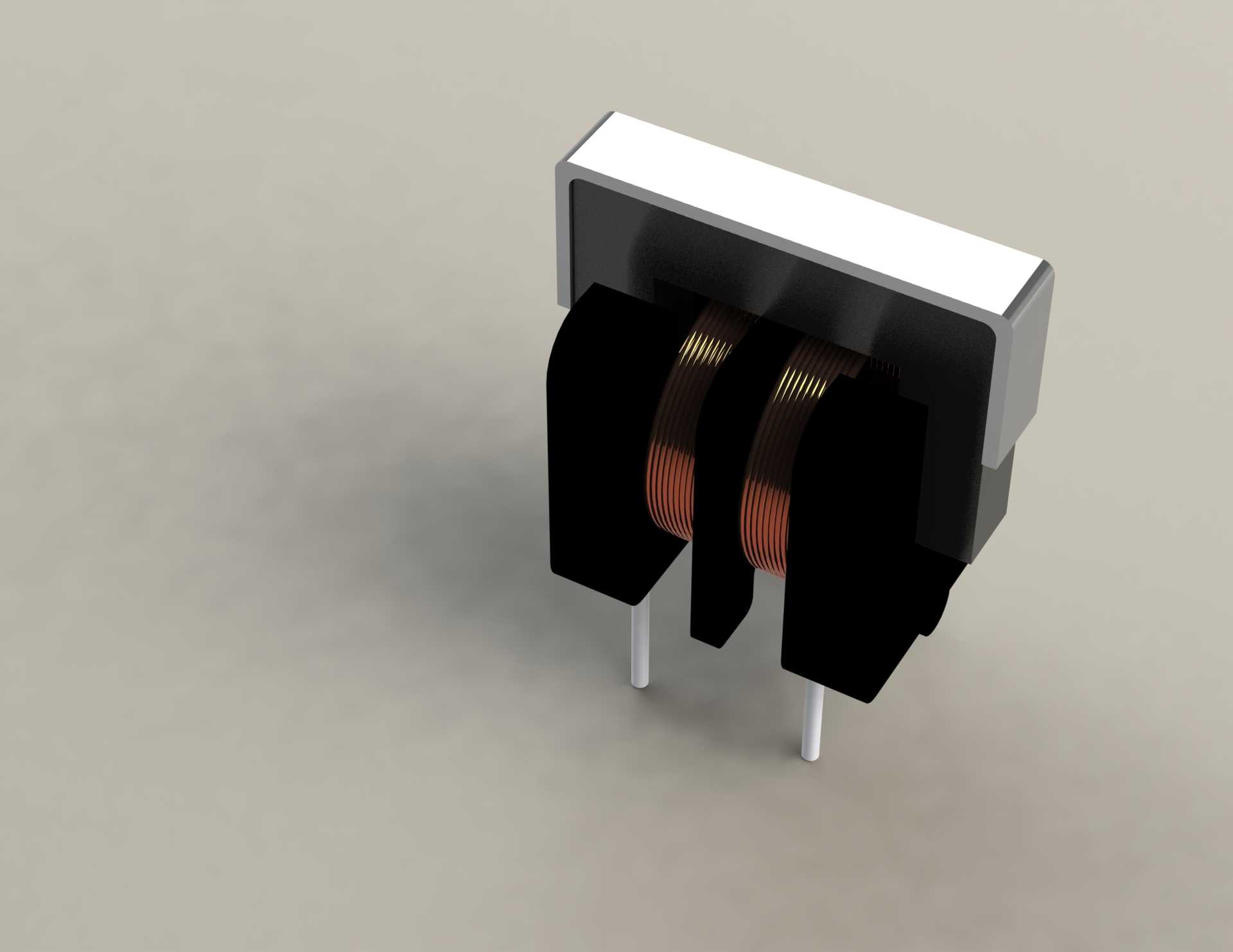

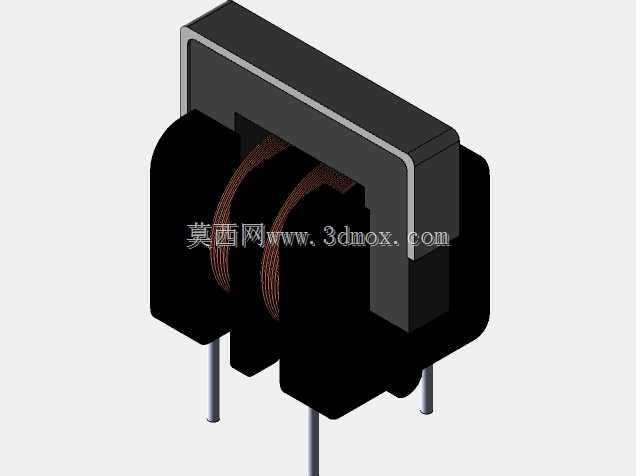

这款小型高频电力电压互感器，是面向小功率电源转换、信号采样场景设计的电磁元件，广泛应用在消费类电子开关电源、工控板卡电压检测回路、小型家电供电模块、低压配电信号采集单元中，承担电压等级变换、电气隔离、电压信号采样的核心作用，能够在高频交变电路中稳定传递电能与电压信号，有效隔离原副边电路的电气连接，避免不同电位回路间的干扰传导，保障后端弱电控制回路的运行安全。从功能特性来看，该元件采用双绕组共磁路结构，两组绕组分槽排布在工字型磁芯的两个柱体上，绕组采用高强度漆包铜线多层密绕，外层包裹耐高温绝缘胶带做层间隔离，既能够降低高频工况下的绕组集肤效应损耗，也能保证绕组间的绝缘耐压性能，满足安规设计的绝缘间距要求；磁芯采用高导磁率铁氧体材质，适配几十kHz到数百kHz的高频工作场景，有效降低高频下的磁滞损耗与涡流损耗，提升能量转换效率。在设计思路上，整体采用立式插装结构，底部设置两根直插式金属引脚，引脚采用镀锡铜材质，具备良好的可焊性与结构强度，适配常规波峰焊、手工焊的PCB组装工艺；磁芯外部包裹黑色阻燃绝缘塑壳，顶部设置平整的白色标识区，可用于印刷元件参数、极性标识与安规认证标记，塑壳采用卡扣式结构与磁芯紧密配合，既能够固定磁芯与绕组的相对位置，避免组装、使用过程中绕组移位、磁芯松动，也能提升元件的整体绝缘性能，防止外界灰尘、潮气侵入绕组内部造成绝缘性能下降。从外形尺寸与安装边界来看，该元件整体为方正立式结构，横向宽度适配常规小功率变压器的安装占位，纵向高度控制在低剖面范围内，不会占用过多板卡上方的空间余量；底部引脚间距符合PCB插装元件的标准孔距设计，引脚伸出长度满足波峰焊的吃锡深度要求，安装时仅需在PCB对应位置开设匹配孔径的安装孔，插入元件后完成焊接即可固定，无需额外的固定支架或锁紧结构，能够有效缩减板卡的组装工序，提升生产装配效率。在实际应用中，该元件可适配小功率AC-DC开关电源的电压变换回路，为后端控制芯片、低压功能模块提供稳定的隔离供电，也可接入电压采样回路，将高压侧的交流电压按固定比例转换为低压采样信号，输送给控制芯片做电压监测、过压保护判断使用，凭借小巧的体积、稳定的高频性能，能够在有限的板卡空间内完成电磁转换与隔离功能，适配高密度排布的电路板设计需求。
