船型翘板式电源通断控制开关结构

　　日常做电控回路设计时，这类翘板开关是低压小功率回路里最常用的通断部件，从桌面小型测试工装、消费类电子设备的电源输入侧，到工业控制柜的辅助回路手动控制端，都能见到同结构产品的应用。不同于大电流空开或者接触器类的分断器件，这类开关的额定载流普遍在几安到十几安区间，主要负责控制板卡供电、小功率负载直接启停这类场景，操作时不需要额外的操作力，指尖轻按就能完成回路状态切换，日常维护和现场操作的门槛极低。

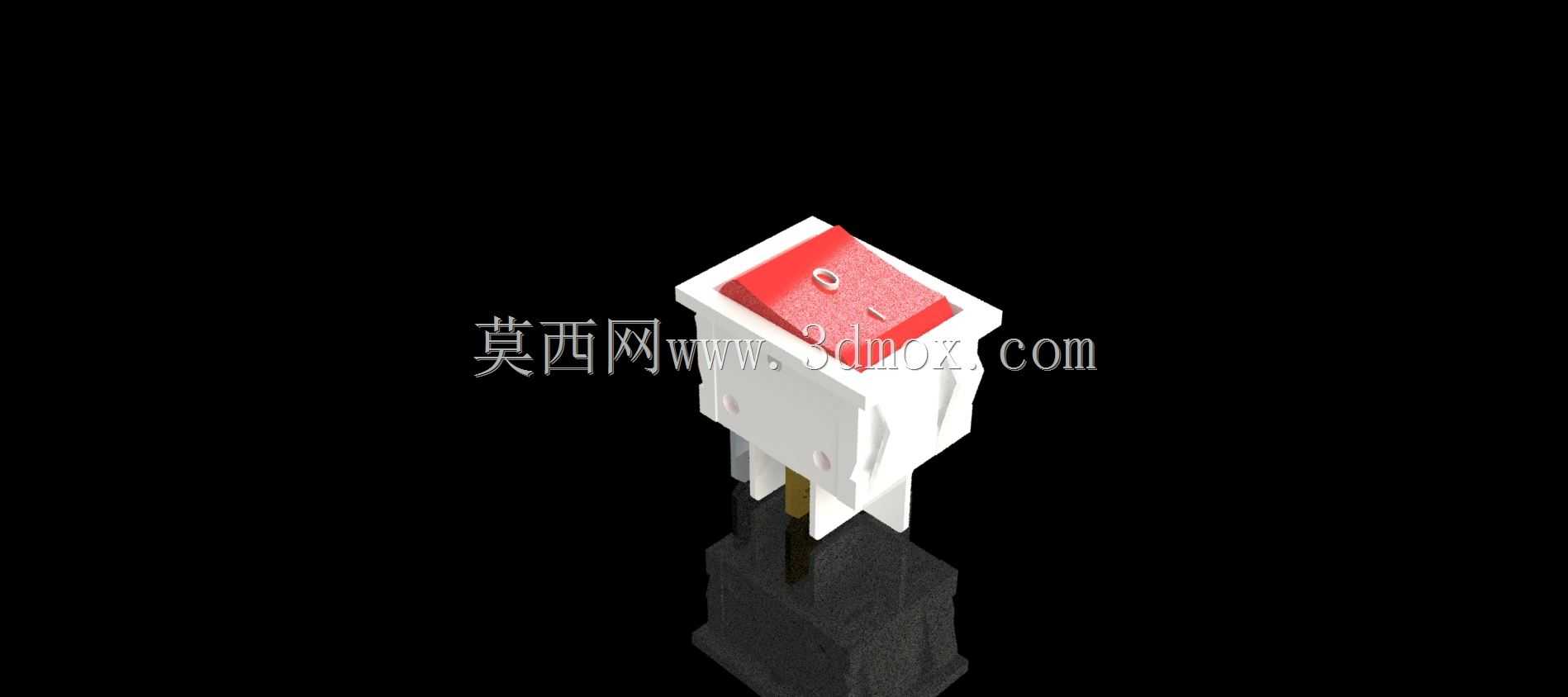

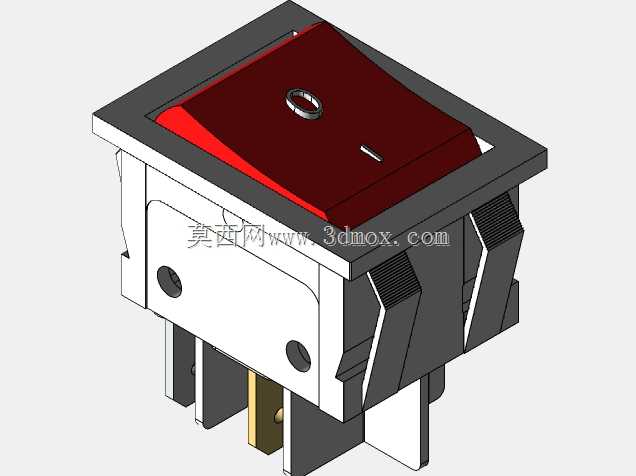

　　从结构设计逻辑来看，这款开关采用了常见的卡扣式安装结构，外壳主体为阻燃绝缘工程塑料材质，按键部分做了红色醒目标识，方便操作人员快速识别电源控制位，按键表面的凹凸标识也能在光线不佳的操作场景下，通过触感判断当前开关的通断状态，避免误操作。内部的接触端子采用弹性铜质构件，保证多次按压通断后仍能保持稳定的接触压力，减少接触电阻过大带来的发热问题，适配常规的低压直流、交流小功率回路使用需求。

　　安装边界上，这类开关普遍采用面板嵌装的固定方式，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将开关本体推入卡扣卡紧即可完成固定，不需要额外的螺丝紧固件，装配效率很高。尾部的接线端子采用插片式结构，适配常规的冷压插簧端子，接线时不需要焊接，直接将压接好导线的插簧插入端子就能完成电气连接，后期维护更换时也能快速拔插替换，不需要拆解整段线束。开关本体的外形尺寸紧凑，不会占用过多的面板内部空间，对于内部布线空间紧张的小型设备、手持类电动工具来说，这类紧凑结构的开关能很好适配狭窄的安装空间。

　　实际选型应用时，需要重点匹配开关的额定电压、额定电流参数和实际负载参数，避免过载使用导致触点烧蚀粘连，同时要确认安装面板的厚度在卡扣的适配范围内，防止安装后出现松动、脱落的问题。建模过程中需要重点关注按键的摆动行程、卡扣的弹性变形量，以及插片端子的标准尺寸公差，保证模型导出的工程图能直接用于面板开孔、线束匹配的生产环节，按键和本体之间的配合间隙也要控制在合理范围，既保证按键摆动顺畅无卡滞，又不会出现间隙过大进灰、松动晃量的问题。这类开关的防护等级普遍为IP40左右，仅适合在室内干燥无强腐蚀的环境下使用，如果应用在多粉尘、有液体飞溅的场景，还需要额外搭配防水帽结构，提升部件的环境适应性。
