直角弯头VGA视频信号传输连接器

　　在工业控制机柜、嵌入式工控机安装、桌面显示设备布线等场景里，常规直头VGA连接器经常会遇到布线空间局促的问题——当显示输出接口紧贴机柜侧壁、设备背板或者墙面时，直头接头加上线材的弯折半径往往需要预留至少30mm以上的后部空间，很多紧凑安装场景根本无法满足这个空间要求，强行弯折线材还会导致内部芯线断裂、针脚脱焊，长期使用容易出现画面缺色、信号闪断的故障。这款直角弯头结构的VGA连接器，就是针对这类窄空间安装需求设计的信号传输接插件，接头整体采用90度转向结构，安装完成后线材沿平行于设备面板的方向延伸，不需要在接口后方预留大段线材弯折空间，能适配各类紧凑安装位的布线需求。

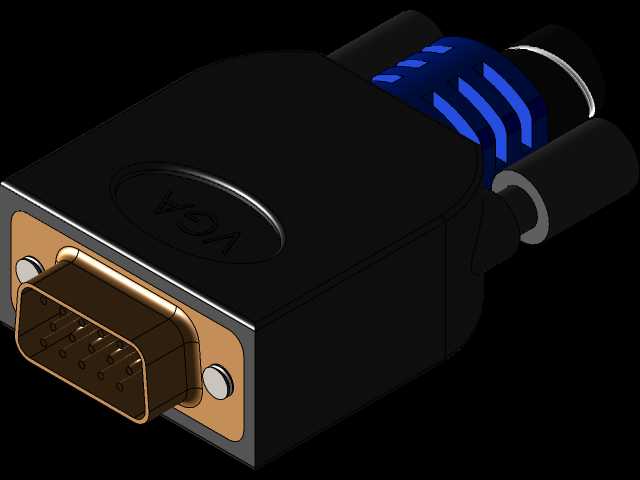

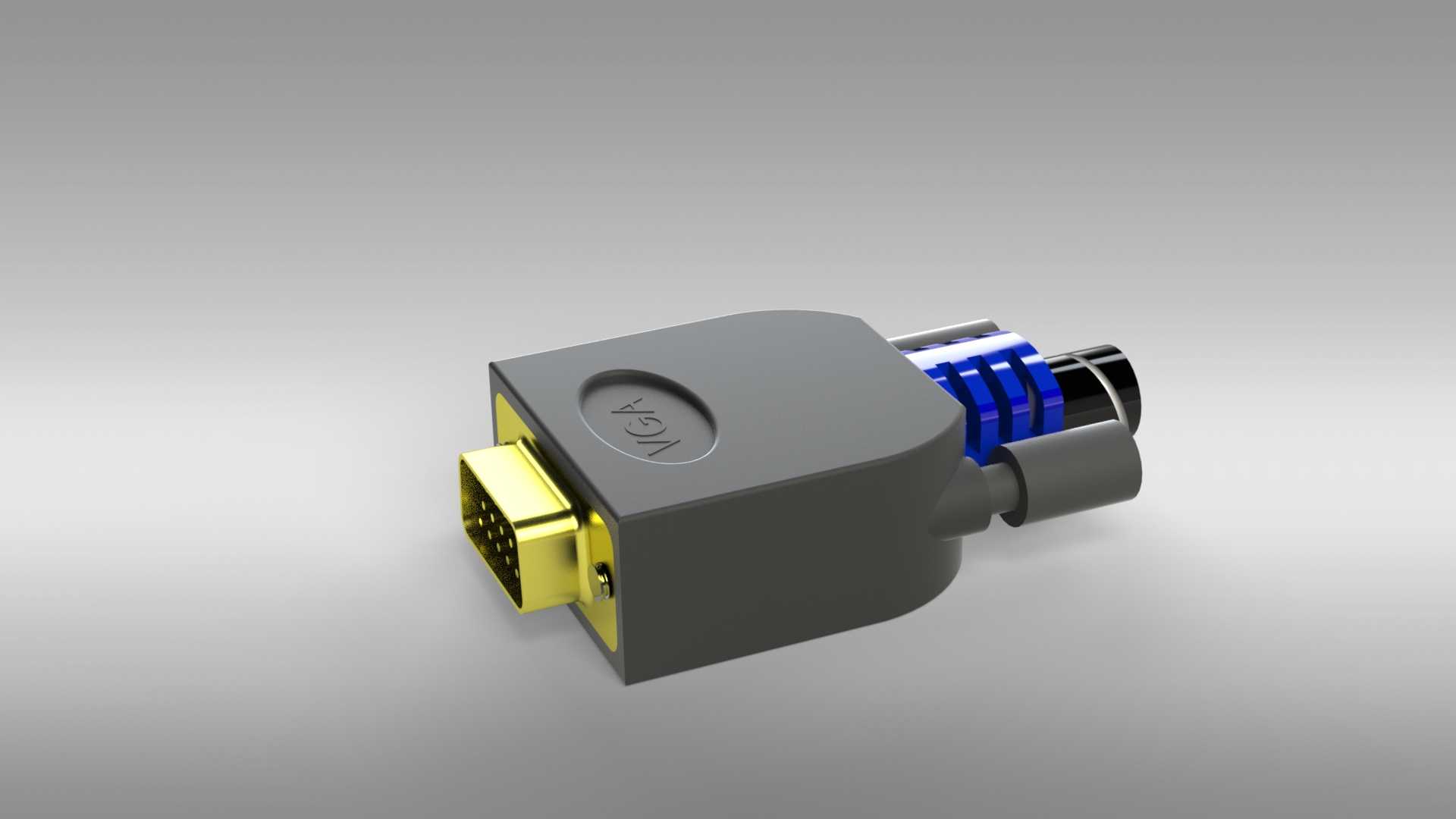

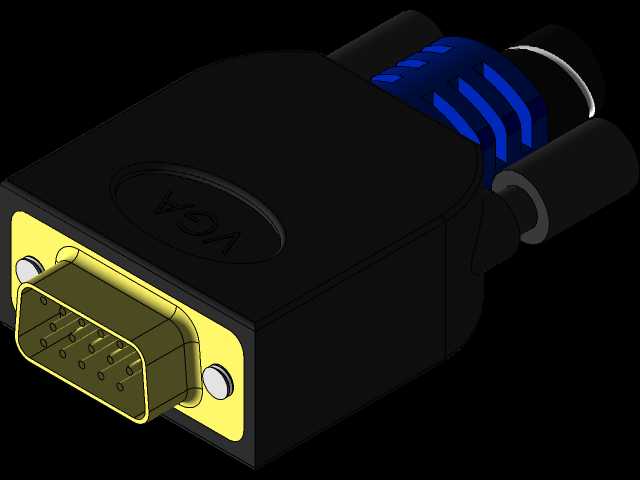

　　从结构设计来看，接头的插合端采用标准15针D-Sub接口结构，针脚排布完全符合VGA接口的通用规范，公头端的镀金插针能保证长期插拔后的接触稳定性，减少接触电阻带来的信号衰减，接头外壳上的VGA标识凸起能帮助安装人员快速识别接口方向，避免插反导致针脚弯折。接头的尾部采用阶梯式防弯折结构，蓝色的应力缓冲段采用软质弹性材料，能分散线材弯折时的应力集中点，避免线材根部因为反复弯折出现外皮破损、芯线断裂的问题，尾部的锁紧结构能和常规VGA线的屏蔽层可靠连接，保证信号传输过程中的抗干扰能力，减少工业现场电磁环境对视频信号的影响。

　　从安装边界尺寸来看，这款接头的主体外形尺寸控制在5X25X16毫米这个区间，插合状态下突出设备面板的长度仅为16毫米，比常规直头VGA接头的突出长度减少了近60%，在安装时只需要在接口侧面预留出线材的走线空间即可，不需要在接口后方预留冗余空间，非常适合在薄型工控设备、壁挂式显示终端、机柜内分层安装的控制主机上使用。在实际选型使用时，需要注意接头的转向方向，根据设备安装位的走线方向选择左弯或者右弯的结构，避免出线方向和周边其他接口、结构件产生干涉，插合时要先对准D型接口的定位槽，平稳推入后再拧紧两侧的固定螺丝，不要强行斜插导致针脚弯曲。

　　这款接头的内部芯线采用分色排布设计，和常规VGA线的RGB三基色、行场同步、接地等线序完全匹配，维修更换时可以直接和标准VGA线材焊接使用，不需要重新调整线序，外壳采用硬质阻燃工程塑料注塑成型，表面做哑光处理，能耐受日常插拔的摩擦损耗，也能适应工业现场的温度变化，不会因为长期受热出现外壳变形的问题。在设备布线过程中，使用这类弯头连接器还能让机柜内部的走线更加规整，线材可以沿机柜理线架平行排布，不会因为直头接头的垂直出线导致线材拱起，影响机柜门板的闭合，也能减少线材被门板挤压破损的风险。对于经常需要拆装设备的运维场景来说，这类弯头接头的锁紧螺丝位置也做了优化，不需要使用特殊的细长螺丝刀，常规十字螺丝刀就能完成螺丝的紧固操作，日常维护的便利性比部分小众结构的弯头接头更好。在信号传输性能方面，这款接头的针脚接触电阻控制在毫欧级，能稳定传输1080P分辨率下的VGA视频信号，不会因为接头的结构转向导致信号阻抗不匹配，出现画面重影、偏色的问题，屏蔽结构的连续性也能保证在靠近变频器、伺服驱动器等强干扰源的安装位置，依然能稳定传输视频信号，不会出现横纹、水波纹等干扰现象。
