5吨立式液压千斤顶SolidWorks三维模型

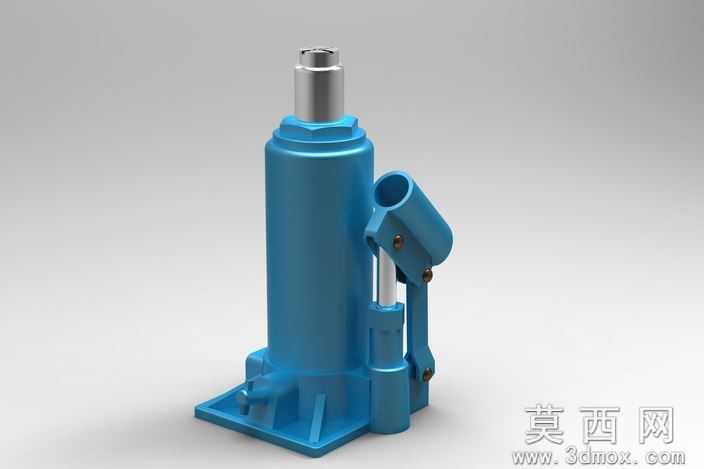

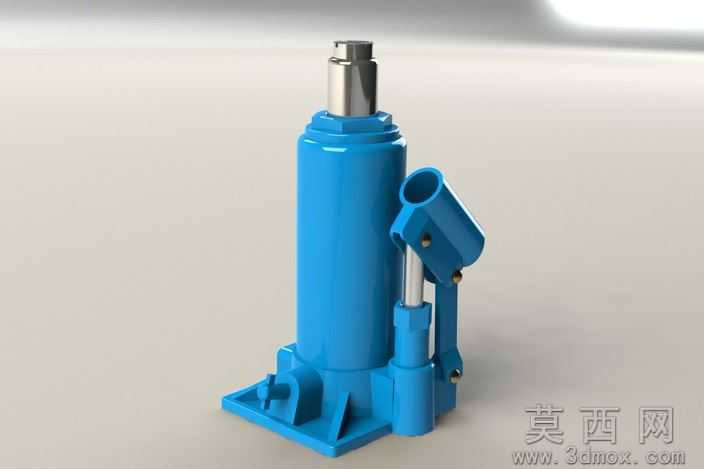

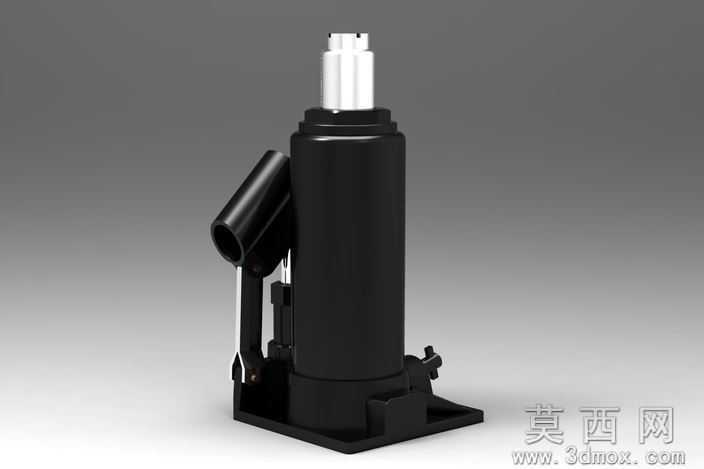

本模型为5吨额定负载的立式液压千斤顶三维设计成果，建模阶段严格遵循市售量产千斤顶的实际尺寸参数，以SolidWorks2010为基础建模环境，采用自底向上的装配建模流程：首先完成底座、主油缸缸筒、顶升柱塞、手动压杆、泵芯组件、回油阀、储油腔外壳等单个零件的特征建模，通过拉伸、旋转、倒角、扫描等基础特征构建零件主体结构，对密封槽、铰接销轴孔、加强筋等细节结构做全参数化尺寸约束，确保每个零件的尺寸公差符合液压元件的加工精度要求；完成零件建模后按照实际装配关系添加同轴、重合、平行等配合约束，对压杆铰接部位添加角度限位配合，还原千斤顶的实际运动行程范围，整体装配无干涉、无冗余配合，可直接用于运动仿真验证。参数设计层面，模型严格匹配5000公斤的负载容量要求，主油缸内径、柱塞杆直径、泵芯排量、压杆力臂比例均经过力学核算，确保顶升过程的力传递比符合实际使用需求，顶升行程、最低闭合高度、底座支撑面积等参数完全对应市面通用车载千斤顶的规格，可直接作为同类产品改型设计的参数基准。渲染材质环节，模型主体缸体采用蓝色工业烤漆材质，还原实物的金属漆面质感，顶升柱塞杆采用抛光镀铬金属材质，压杆铰接销轴、回油阀旋钮采用发黑处理的钢材材质，底座部位添加轻微的铸造质感纹理，渲染输出的效果图清晰展现产品的外观细节与结构层次，可直接用于产品宣传、方案展示场景。结构原理上，模型完整还原立式液压千斤顶的工作逻辑：通过反复抬压手动压杆带动小泵芯往复运动，将储油腔的液压油泵入主油缸内腔，利用帕斯卡液压原理推动主柱塞向上顶升实现重物举升，拧动回油阀即可接通主油缸与储油腔的油路，在负载重力作用下柱塞自动回落，模型的油路通道、单向阀结构均做了简化示意，可清晰展示液压起重的核心原理。软件兼容方面，模型除原生SolidWorks2010格式外，还附带STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件环境下均可正常打开编辑、完成装配干涉检查与工程图导出，不存在特征丢失、装配错位的问题。研发教学应用层面，该模型既可以作为汽车维修工具研发的参考原型，帮助设计人员快速完成千斤顶的结构改型、负载仿真验证，缩短产品开发周期；也可作为液压传动课程、机械装配实训的教学案例，帮助学习者直观理解液压起重的工作原理、液压元件的装配关系，还可用于SolidWorks软件建模教学的实操案例，帮助初学者掌握参数化建模、装配配合、运动仿真的相关操作技巧。
