剪式汽车千斤顶SolidWorks三维设计模型

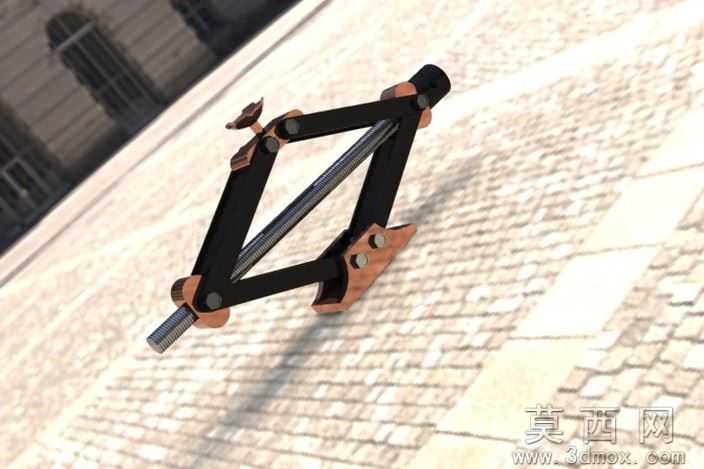

本模型为剪式汽车千斤顶的完整三维设计成果，建模阶段以SolidWorks2010为核心开发平台，严格遵循机械设计的参数化建模逻辑，首先完成核心传动螺杆的基准建模，按照梯形螺纹的标准参数绘制牙型轮廓，通过螺旋扫描切除生成完整螺纹特征，再依次搭建上下支撑臂、铰接销轴、顶部托块、底部支撑脚的独立零件，所有铰接位置的轴孔配合均按照H7/f8的间隙配合标准设定公差，保证后续装配环节的运动仿真无干涉。参数设计层面，模型完全对标市面主流车载剪式千斤顶的实际尺寸，设定螺杆公称直径为16mm，支撑臂展开最大行程为320mm，闭合状态整体高度为110mm，额定承重载荷设定为2吨，完全适配家用轿车的换胎顶升需求，所有零件的壁厚、圆角参数均经过结构强度校核，避免应力集中导致的结构失效。渲染材质环节，针对不同零件的实际材质属性做了区分设置，支撑臂主体采用哑光黑色喷塑钢材材质，调整粗糙度参数模拟真实喷塑的磨砂质感，铰接销轴、传动螺杆采用抛光镀锌钢材材质，添加轻微的金属反射效果，顶部托块与底部支撑脚的接触部位设置了橡胶防滑垫材质，添加细微的凹凸纹理模拟橡胶的防滑纹路，最终渲染场景采用户外砖石地面环境，添加自然日光投影效果，完整还原千斤顶的实际使用场景视觉效果。结构原理层面，本模型完整还原剪式千斤顶的机械传动逻辑，通过中部梯形螺杆的旋转带动两侧铰接螺母沿螺杆轴向相对移动，进而驱动菱形布置的四根支撑臂绕铰接销轴转动，实现顶部托块的垂直升降，所有铰接位置均添加了同轴心、重合的标准配合关系，可直接在软件中实现升降动作的运动仿真，直观展示力的传导与行程变化过程。软件兼容层面，模型除原生SolidWorks2010格式外，还附带通用STL格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件直接打开编辑，STL格式也可直接导入切片软件用于3D打印验证，无需额外的格式转换与模型修复。研发教学应用层面，该模型可作为机械专业连杆传动、螺旋传动课程的教学案例，帮助学生理解剪式增力机构的力放大原理，也可作为汽车维修工具研发的基础原型，设计师可在此基础上修改参数适配不同承重、不同行程的千斤顶产品开发，也可用于职业院校机械装配实训的虚拟仿真素材，帮助学员熟悉千斤顶的装配流程与结构组成。
