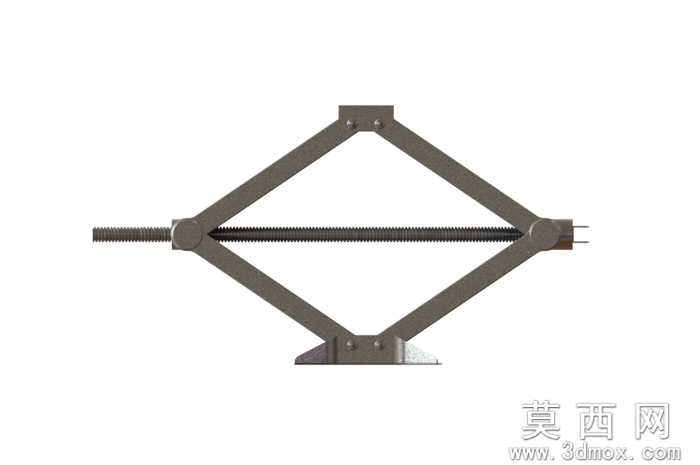

车载剪式千斤顶SolidWorks三维设计模型

本模型为车载剪式千斤顶的完整三维设计成果，建模阶段以SolidWorks2008为核心操作平台，严格遵循机械设计规范完成全参数化构建：首先绘制底部支撑底座的二维草图，通过拉伸、倒角、孔位特征加工完成底座建模，保证底座与地面接触的支撑面平整度符合承重要求；其次依次完成剪式臂杆的轮廓绘制，对臂杆的铰接孔位做同轴度约束，通过装配体环境下的配合命令完成多组臂杆的铰接装配，确保臂杆转动无卡滞；随后完成传动螺杆的建模，对螺杆的梯形螺纹做螺旋扫描特征生成，匹配螺杆与臂杆螺母座的螺纹配合关系，还原螺杆转动带动臂杆张合的运动逻辑；最后完成顶部支撑托块的建模，对托块的防滑纹路做阵列特征处理，保证与车辆底盘接触时的摩擦力达标。

参数设计层面，模型完全参照真实车载剪式千斤顶的工程尺寸设定，螺杆公称直径、臂杆厚度、底座展开宽度、最大举升高度、最低收纳高度均符合乘用车配套千斤顶的通用参数标准，所有铰接位置的轴孔配合间隙控制在合理公差范围内，可直接用于运动仿真验证举升行程的合理性。

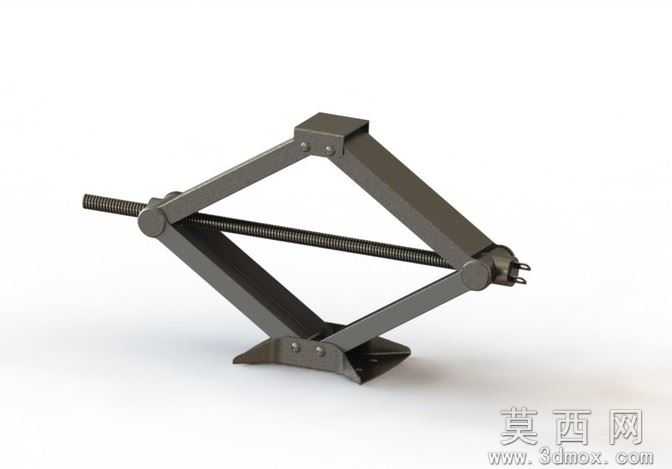

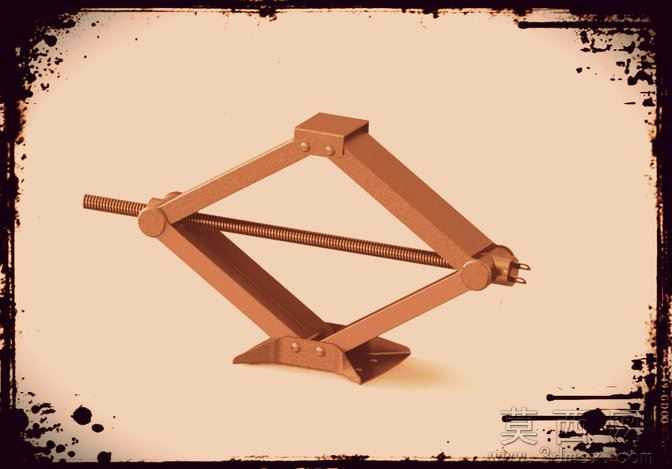

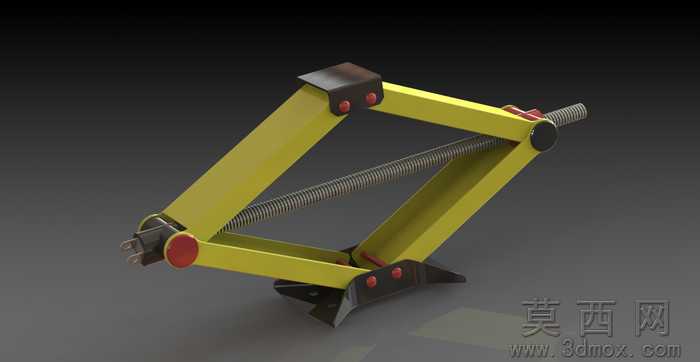

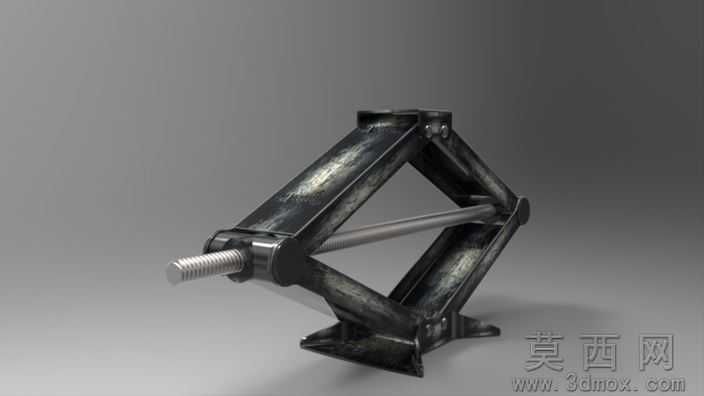

渲染材质环节，对模型各部件做了真实材质赋予：臂杆、底座、托块等金属结构件赋予深灰色磨砂钢材材质，还原金属件表面喷塑的哑光质感；传动螺杆赋予镀锌亮面金属材质，体现螺纹表面的光洁加工效果；铰接销轴赋予高硬度合金钢材质，突出销轴的耐磨属性，整体渲染效果贴近实物外观，可直接用于产品展示配图。

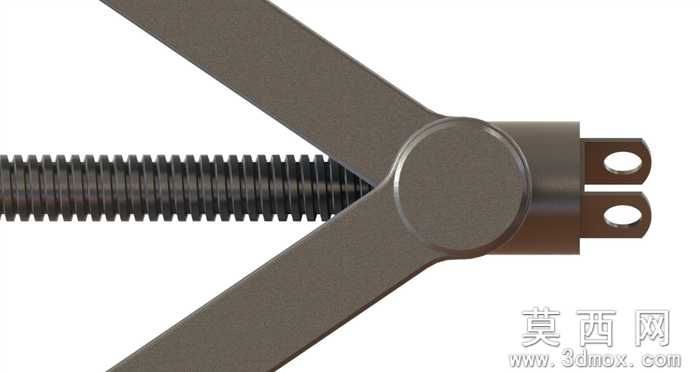

结构原理上，本模型完整还原剪式千斤顶的机械传动逻辑：通过转动端部的摇臂接口带动传动螺杆旋转，螺杆上的正反螺纹段带动两组螺母座做相向或反向移动，进而驱动交叉铰接的剪式臂杆完成收拢或展开动作，实现顶部托块的升降，依靠螺纹自锁特性保证举升后的承重稳定性，结构简单可靠，是车载应急换胎的经典机械结构。

软件兼容方面，模型除原生SolidWorks2008格式外，还导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，同时附带AutoCAD格式的二维工程视图，满足不同软件环境下的设计、加工需求。

研发教学应用层面，该模型可作为机械原理课程中螺纹传动、连杆机构的教学案例，帮助学生理解剪式连杆的力放大原理与螺纹自锁特性；也可作为车载工具研发企业的设计参考，用于产品改型、受力仿真分析的基础模型，还可用于职业院校机械装配实训的虚拟演示素材，帮助学员掌握千斤顶的装配流程与结构逻辑。
