20x4字符型液晶显示模块结构设计

这款20x4字符型液晶显示模块是工业控制、嵌入式开发领域应用极为广泛的人机交互核心显示部件，常被集成在各类工控终端、小型检测设备、智能仪器仪表、嵌入式开发板、物联网采集节点中，承担运行参数展示、操作菜单提示、故障代码反馈、实时数据回显的核心功能，能够在无需复杂图形渲染的场景下，为操作人员提供清晰直观的文本信息输出，相比数码管显示拥有更大的信息承载量，相比大尺寸彩屏拥有更低的功耗、更强的抗干扰能力与更优的成本控制表现，非常适合对稳定性要求高、显示内容以固定字符与数字为主的工业应用场景。

在功能特性设计上，该模块采用标准20列4行的字符显示布局，单屏可同时展示80个ASCII标准字符，能够满足多数小型设备的菜单层级展示、多通道数据同屏显示需求；模块自带字符发生存储器，可直接调用内置的标准字符库，无需额外存储字模数据，大幅降低主控芯片的程序开发复杂度；显示区域采用蓝底白字的高对比度设计，在室内工业环境下具备优秀的可视角度，即使在光线存在一定角度偏移的情况下也能清晰辨识显示内容，模块背部的PCB板集成了驱动电路与背光供电回路，无需额外搭建驱动外围电路即可直接对接主控的IO口完成通讯驱动。

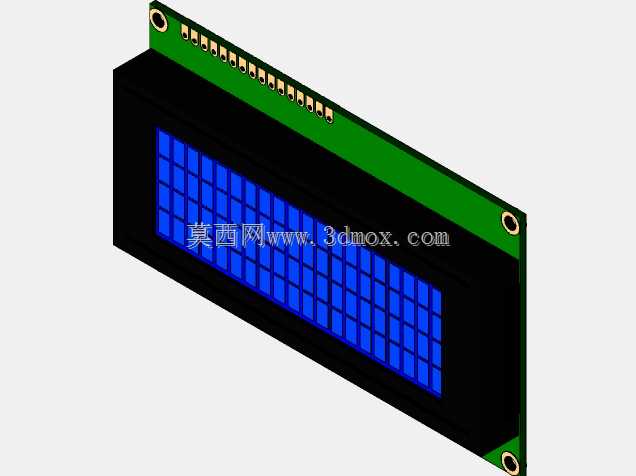

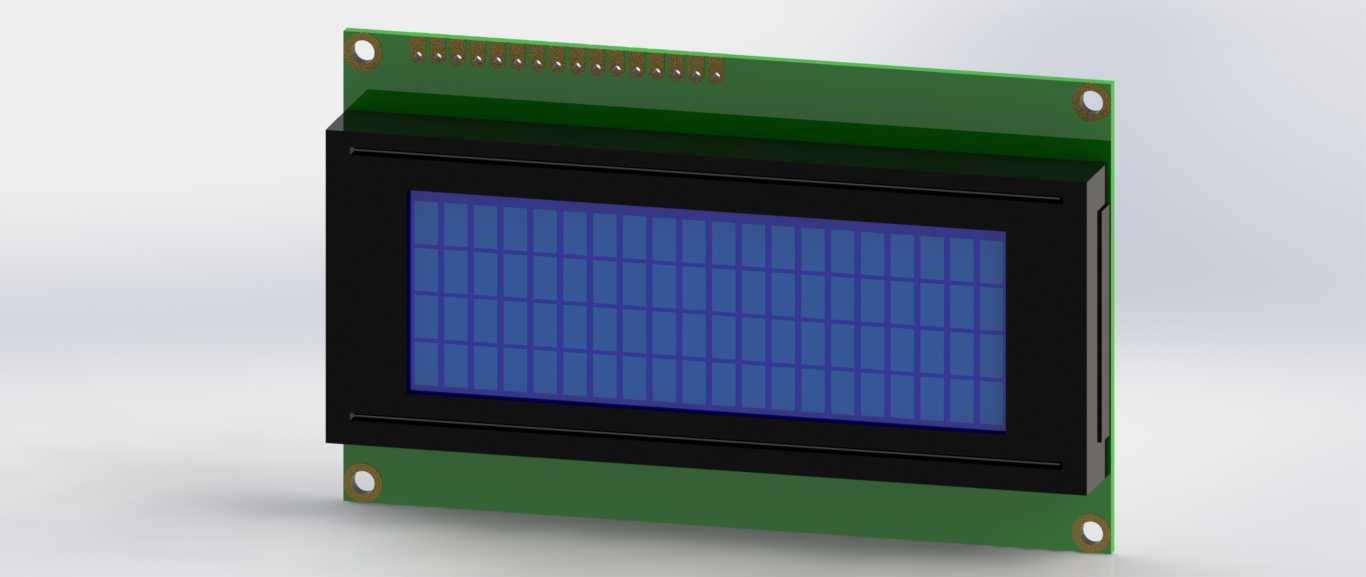

设计过程中充分考虑了工业场景的安装适配需求，整体采用板载集成式结构，将液晶显示面板、斑马条导电连接件、驱动控制电路、背光组件全部集成在一块标准尺寸的绿色PCB基板上，PCB四角预留了标准规格的金属化安装孔位，安装孔位置与行业通用的2004液晶模块安装尺寸完全兼容，可直接适配市面上绝大多数现成的设备面板安装位，无需重新开模调整安装结构；PCB上沿预留了整排的直插式排针焊接位，支持并行接口通讯方式，引脚定义完全遵循行业通用标准，可直接替换同规格的其他品牌同类型模块，具备极强的互换性。

外形尺寸与安装边界设计严格遵循行业通用规范，显示区域位于PCB板的中心位置，屏幕边框做了阶梯式限位结构，装配时可直接卡入设备面板的预留开口中，边框与面板开口的配合间隙控制在合理范围，既能避免灰尘进入设备内部，也能抵消一定的装配公差；PCB板的边缘做了圆角处理，避免安装过程中划伤操作人员或设备内部的连接线束，模块整体厚度控制在紧凑范围内，不会占用过多的设备内部纵深空间，即使是内部空间局促的小型手持检测设备也能顺利完成装配；背部的元器件布局做了优化，所有贴片元件与接插件都避开了安装孔的受力区域，长期使用过程中不会因为安装螺丝的紧固应力导致元器件虚焊或PCB板变形，充分保障模块在工业振动环境下的长期运行可靠性。
