4.3英寸SPI接口TFT触控显示模块结构设计

该显示模块是面向嵌入式开发场景设计的人机交互核心部件，广泛应用于工业控制终端、小型智能检测设备、便携式手持仪器、物联网采集节点、桌面级小型智能装备等领域，作为设备与操作人员之间的信息交互载体，承担运行参数可视化展示、触控指令输入、状态图标提示、操作菜单层级切换等核心功能，可替代传统段码屏、字符型液晶屏，实现更高分辨率的彩色图形界面显示，大幅提升小型智能设备的操作便捷性与信息展示丰富度。

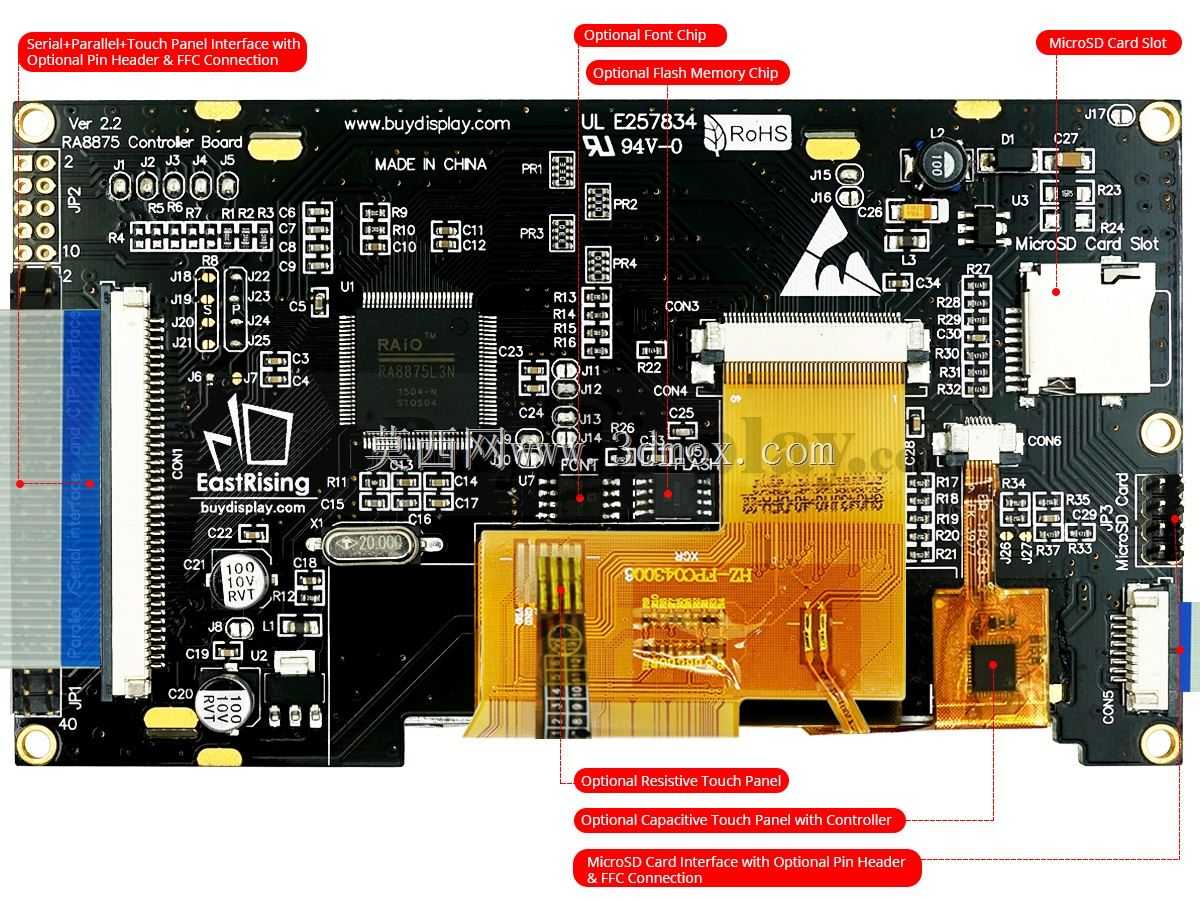

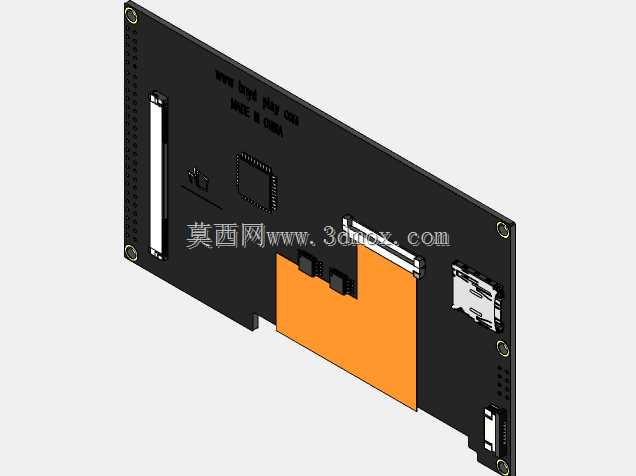

模块整体采用板载一体化设计思路，将TFT液晶面板、电容触控感应层、RA8875显示控制芯片、外围驱动电路、存储扩展单元、接口接插件全部集成在单块PCB基板上，无需额外搭配驱动转接板即可直接接入主控系统，有效缩减终端设备的显示部分装配空间，降低整机布线复杂度。设计过程中充分考虑嵌入式设备的安装兼容性，PCB板边缘采用等间距排针焊盘布局，支持直插焊接与排座插接两种装配方式，板体四角预留标准固定孔位，可通过铜柱或螺丝直接固定在设备壳体内部的安装柱上，适配绝大多数常规嵌入式设备的内部安装空间边界。

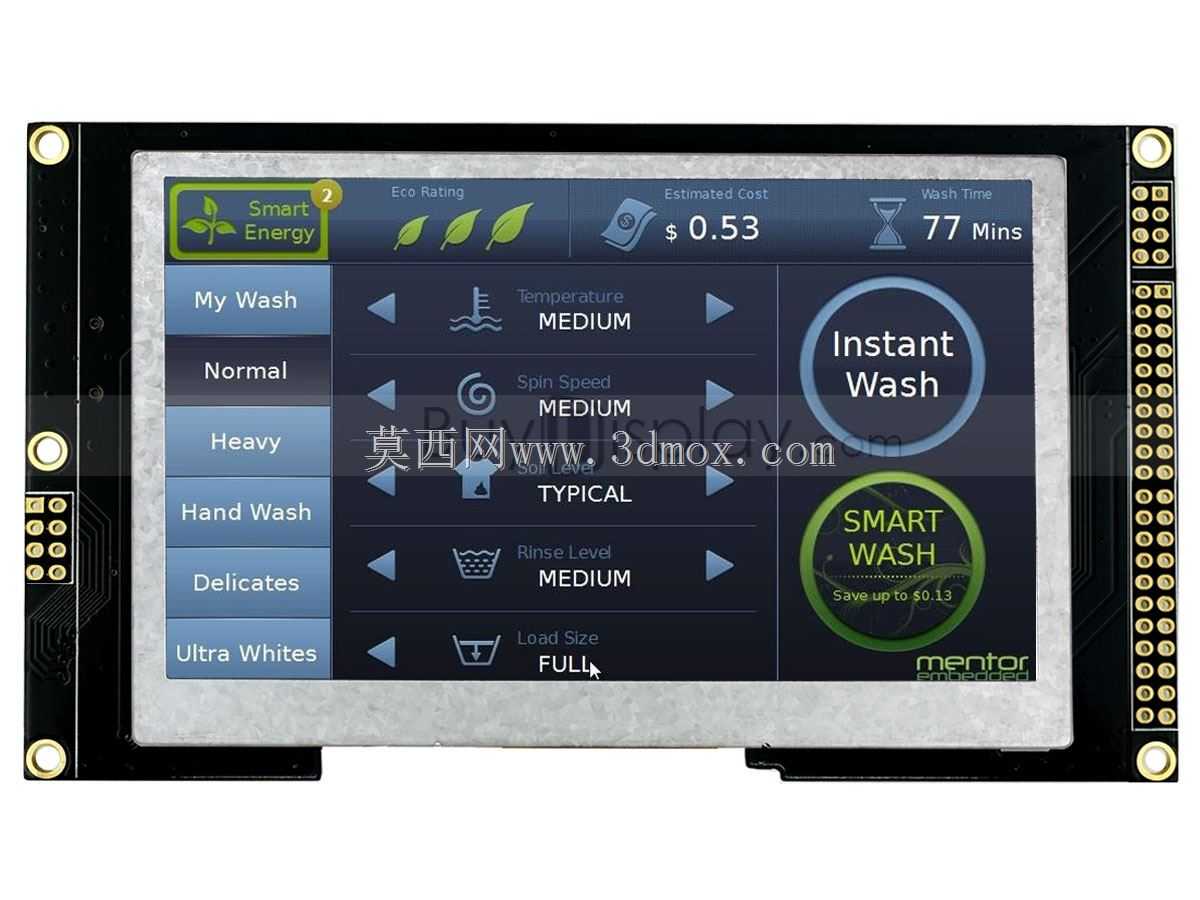

功能配置上，模块搭载4.3英寸分辨率800x480的TFT液晶面板，显示色彩饱满、可视角度宽泛，可清晰展示曲线、图标、中文文字等各类界面元素；板载RA8875控制芯片可分担主控设备的图形绘制运算压力，内置硬解码字库支持快速文字渲染，同时搭载micro SD卡插槽，可直接存储字库、图片、界面素材等资源，无需占用主控系统的有限存储空间；接口支持串行与并行两种通讯模式，其中SPI串行接口仅需少量IO口即可完成通讯连接，尤其适配IO资源紧张的小型单片机系统，大幅降低主控选型的资源门槛；触控面板采用电阻式触控方案，支持戴手套操作与硬笔触控，适配工业现场复杂操作环境，即使操作人员佩戴劳保手套也可精准完成触控操作。

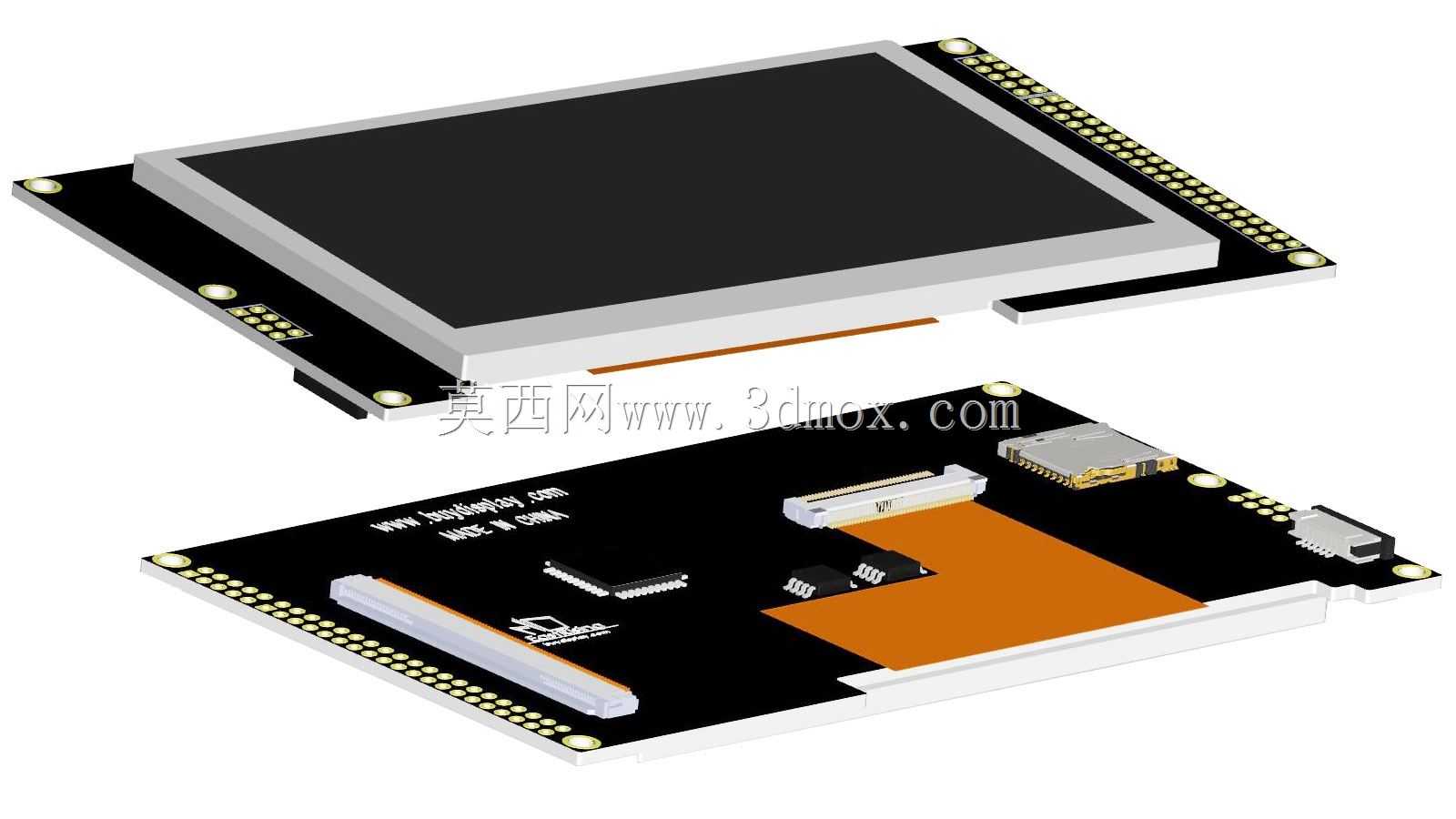

结构设计上充分考虑工业场景的使用可靠性，板载接插件均采用带锁扣的卧式贴片接插件，避免设备运输或长期震动过程中出现排线松脱、接触不良等问题；PCB板采用沉金工艺处理，焊盘抗氧化能力强，长期使用不易出现氧化虚接问题；显示面板与PCB板之间采用缓冲泡棉贴合，可吸收装配与使用过程中的轻微冲击力，避免液晶面板受挤压出现碎裂、显示异常等故障。模块整体厚度控制在较低范围，不会过度占用设备壳体的内部纵深空间，可适配薄型化手持设备、小型桌面终端的紧凑结构设计需求，安装时仅需在设备面板上开设对应尺寸的显示窗口，即可将模块固定在壳体内部，面板与显示窗口之间可加装防尘泡棉条，实现前面板的防尘密封效果，满足一般工业场景的防护要求。
