壁挂式温度扫描计时装置结构设计

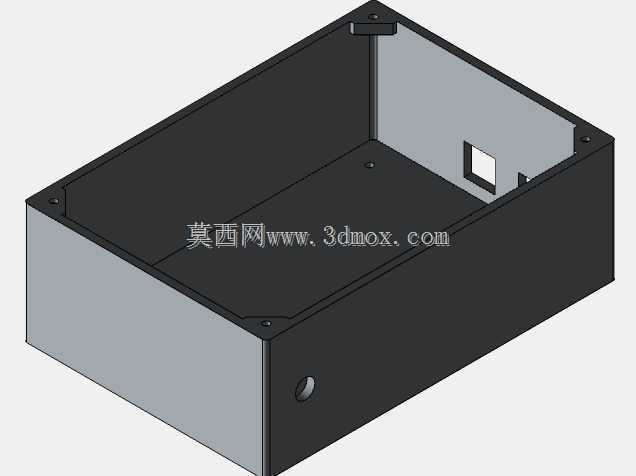

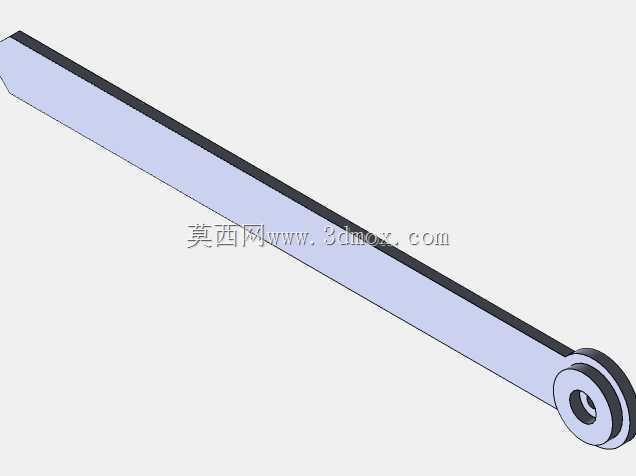

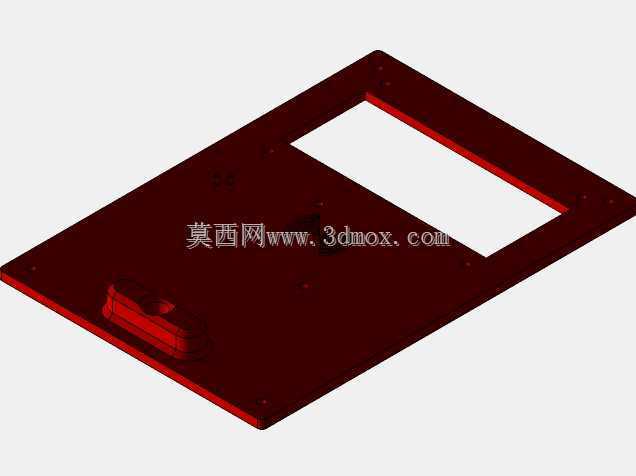

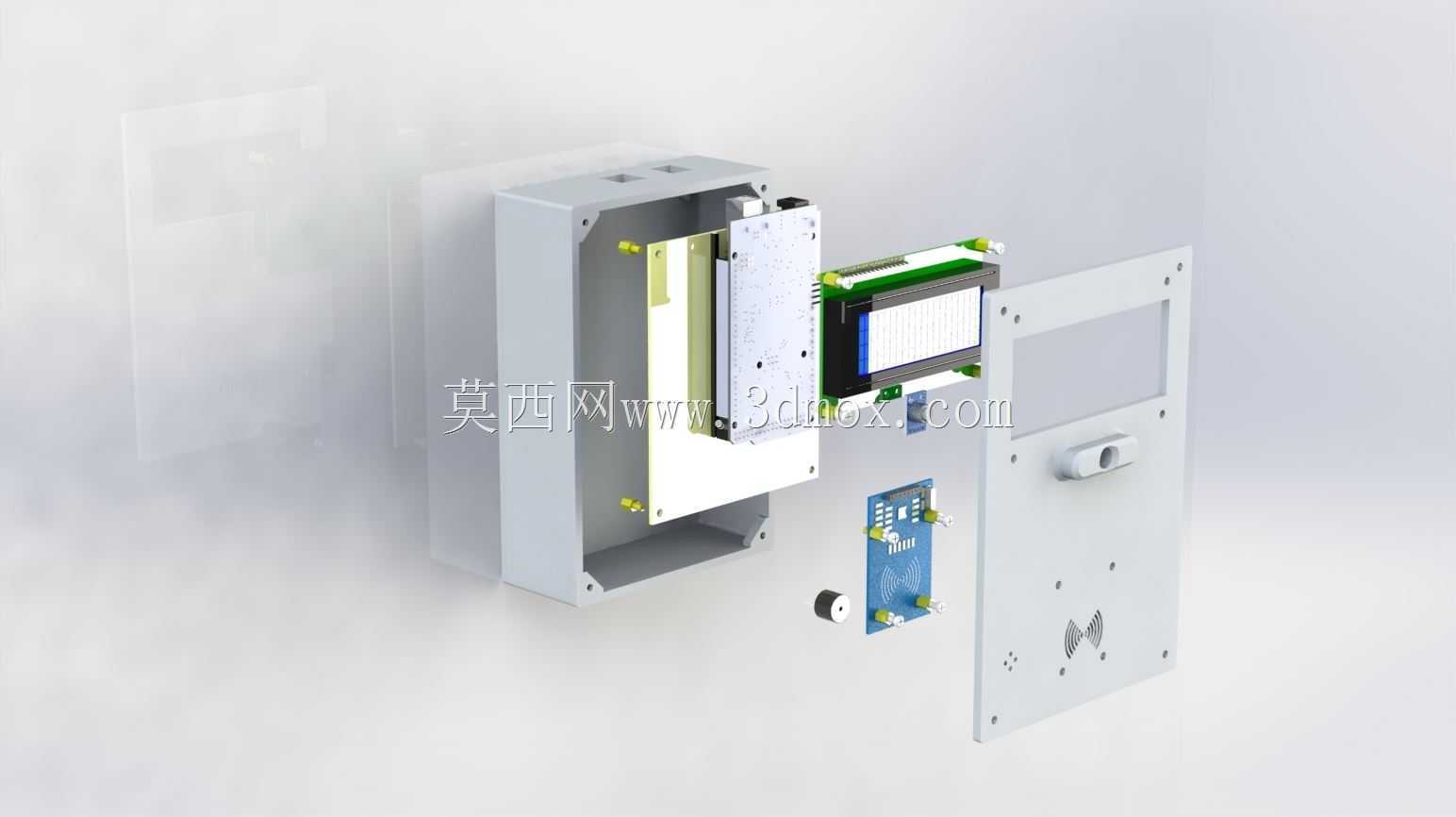

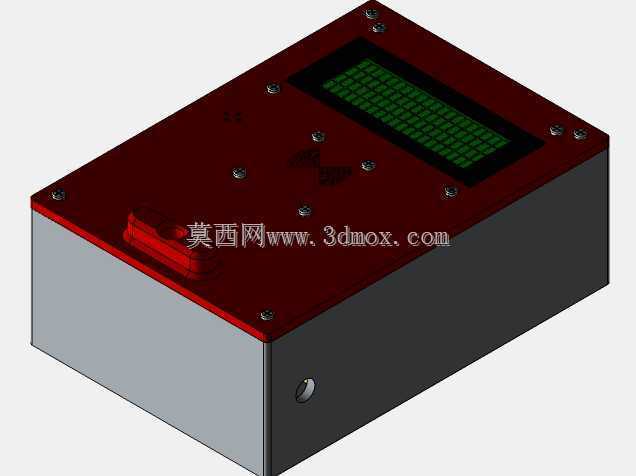

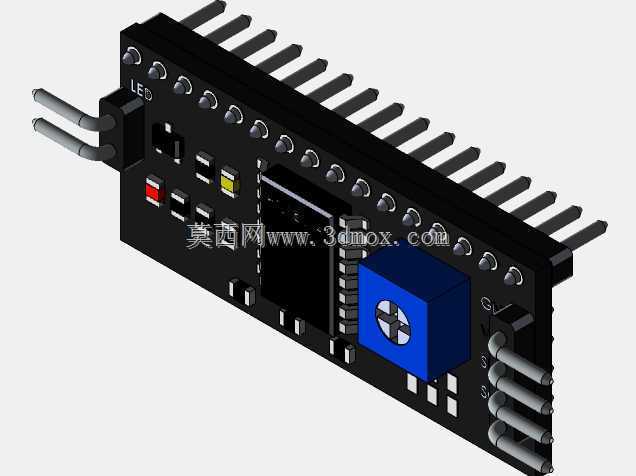

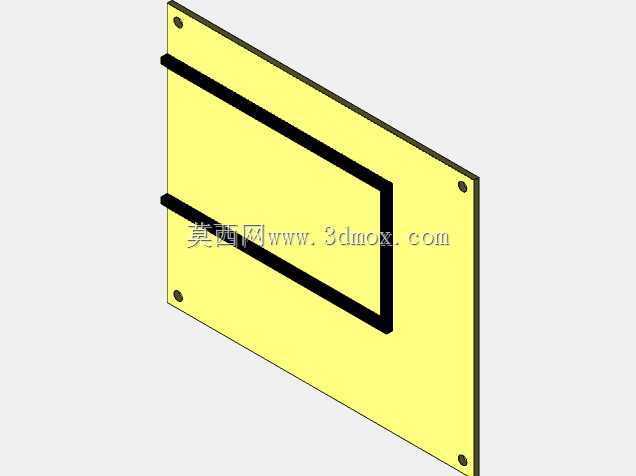

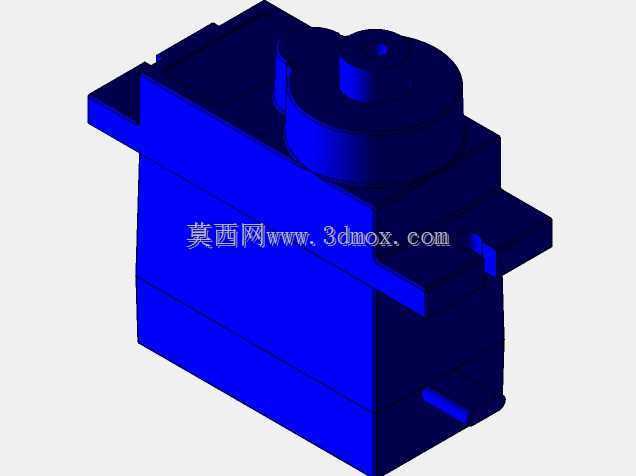

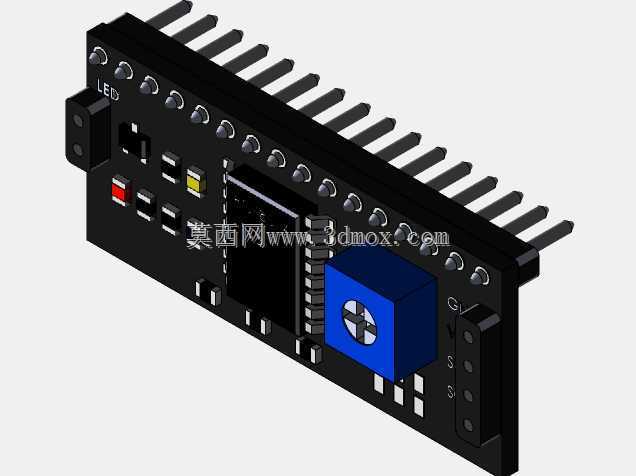

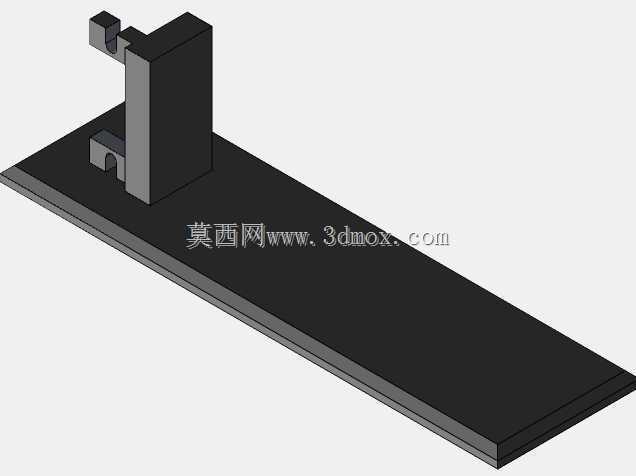

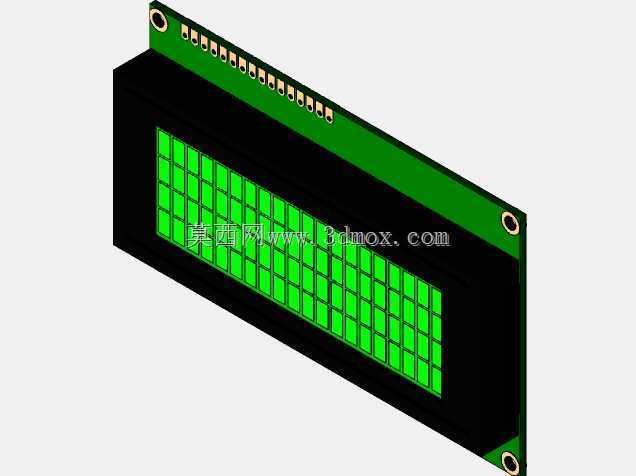

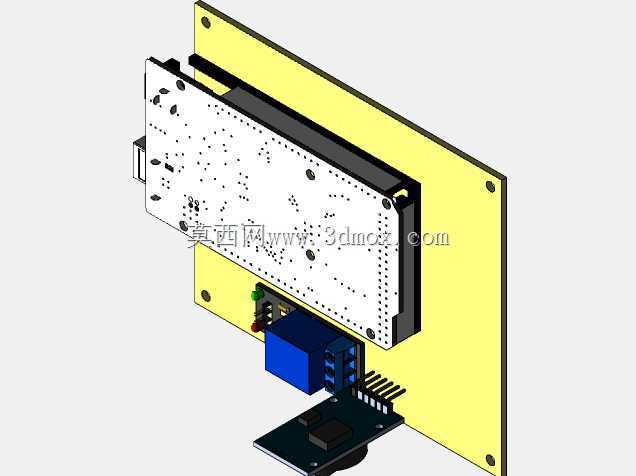

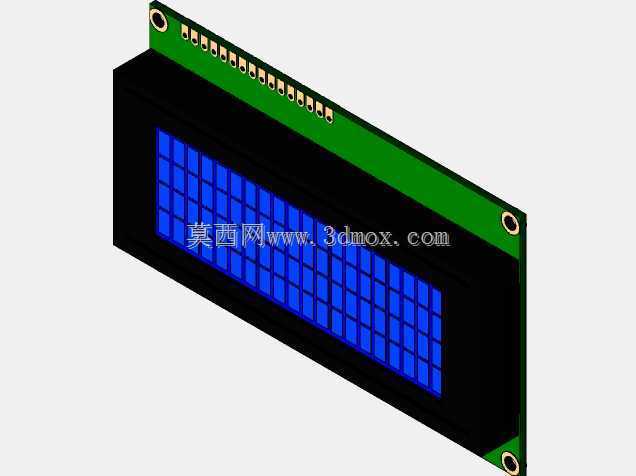

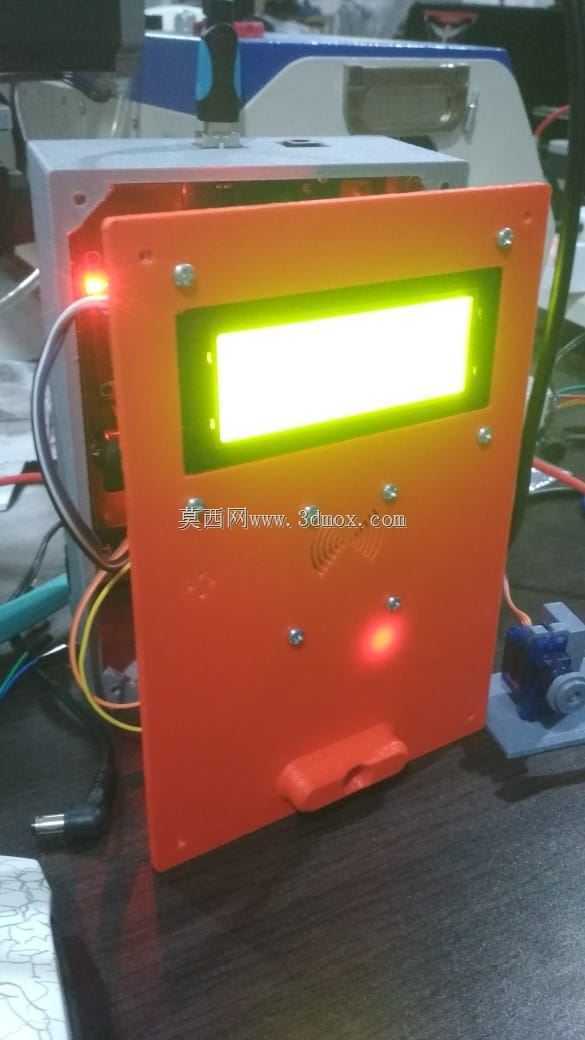

　　该装置主要面向电力配电场景下的环境温度连续监测与时段计时需求，适配箱式变电站、配电室壁挂安装工况，可对柜内多点温度进行循环扫描采集，同时配套计时功能记录温度异常区间的持续时长，为运维人员排查设备过热隐患提供数据支撑。从结构拆分来看，整体采用壁挂式金属壳体作为承载主体，壳体采用冷轧钢板折弯成型，侧边预留穿线孔位用于接入温度采集探头的信号线，背部设计有挂装孔位，可直接固定在墙面或柜体侧板上，安装时无需额外定制支架，适配常规配电室内的安装空间。内部结构采用分层布局设计，最外侧面板预留显示屏安装窗口与操作按键开孔，显示模块直接卡接在面板内侧的定位柱上，通过排线与主控电路板连接，无需额外螺丝固定即可完成装配，降低现场维护时的拆装难度。

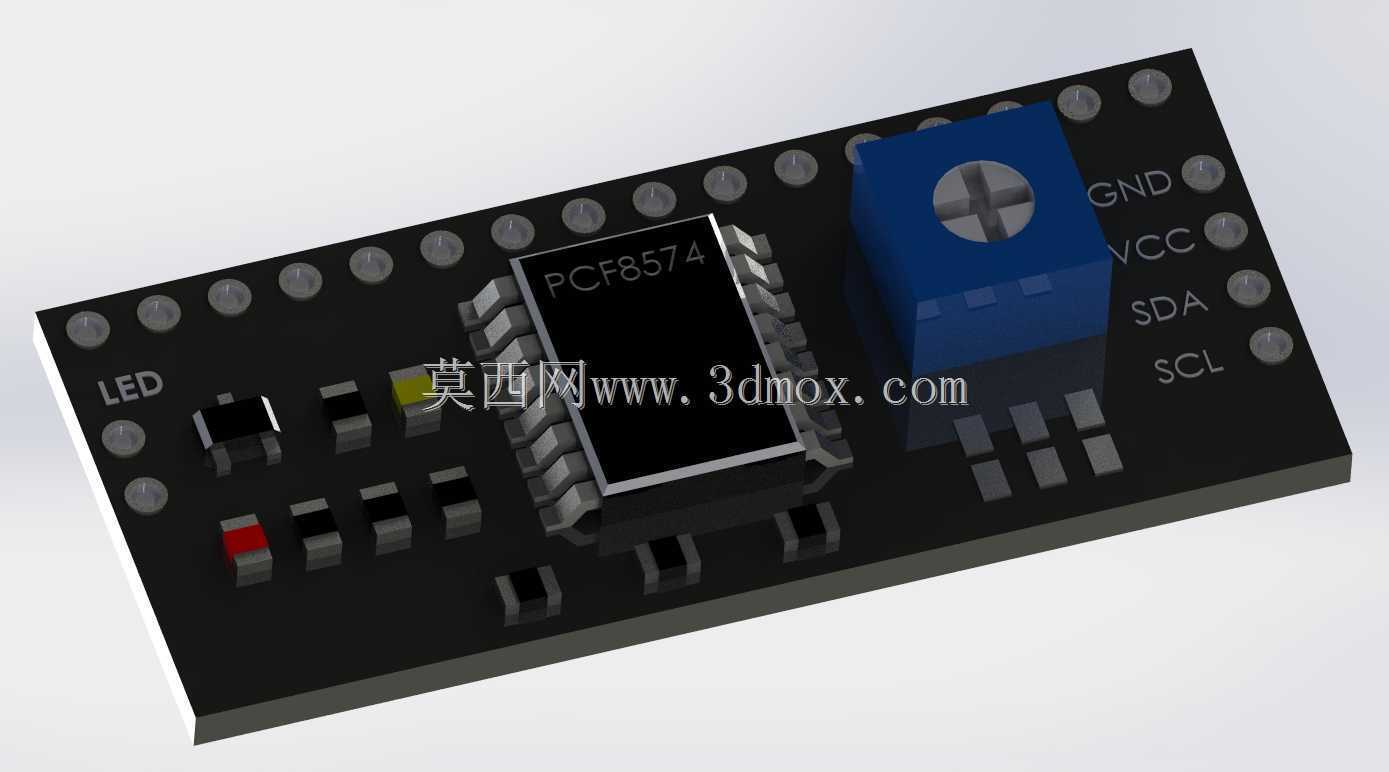

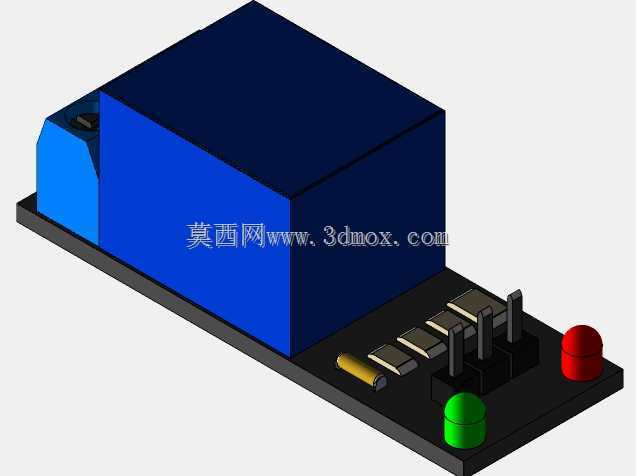

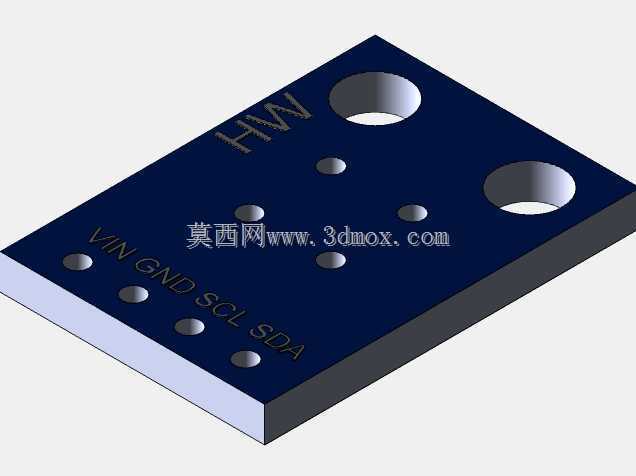

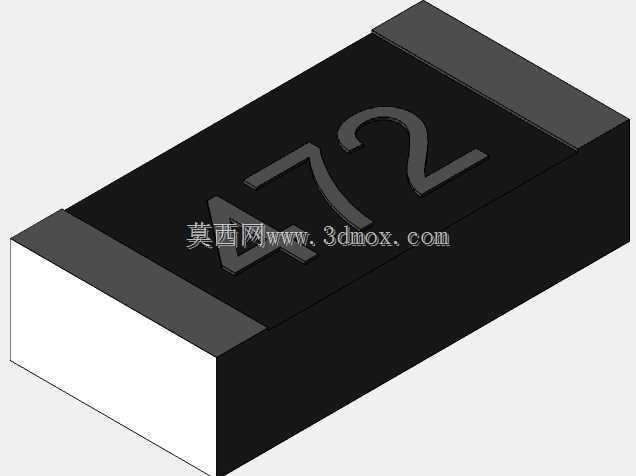

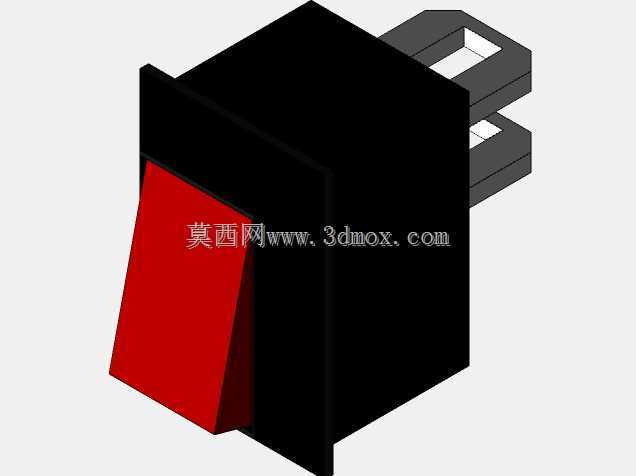

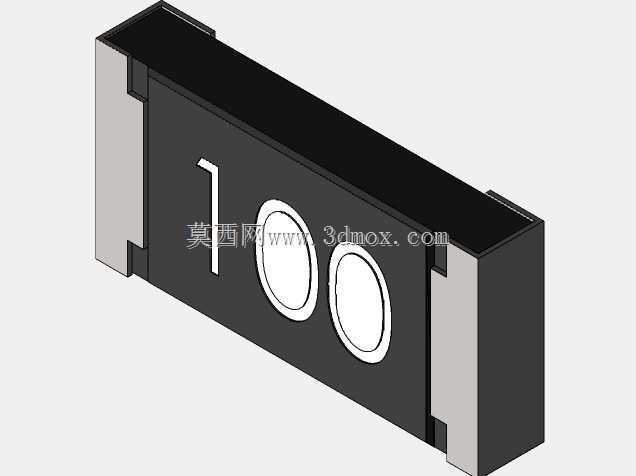

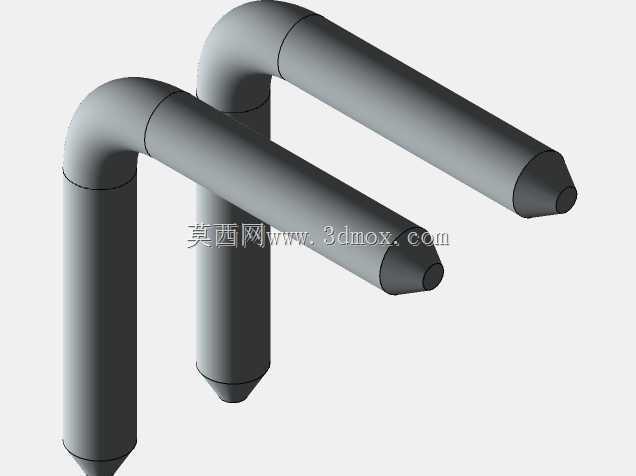

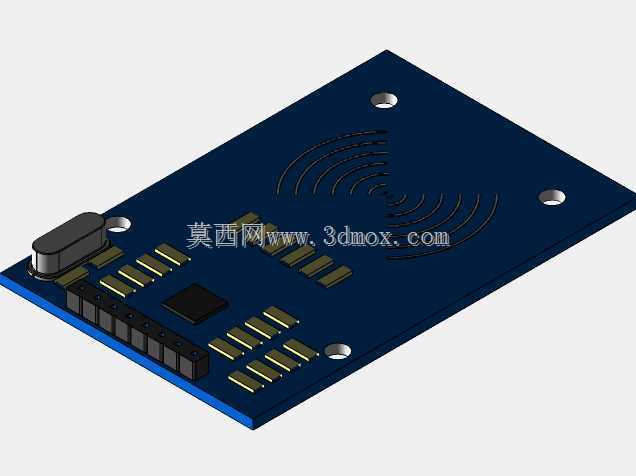

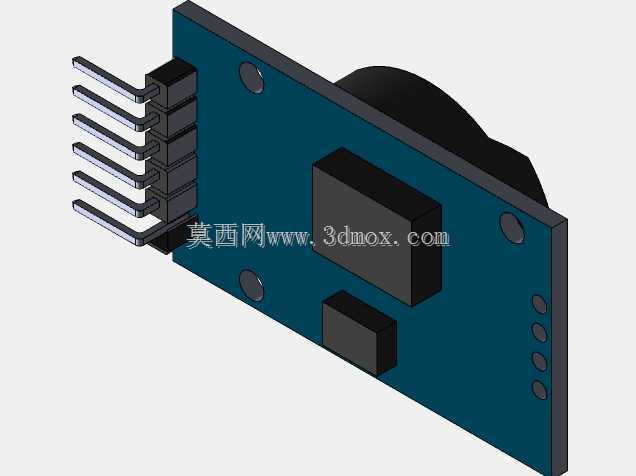

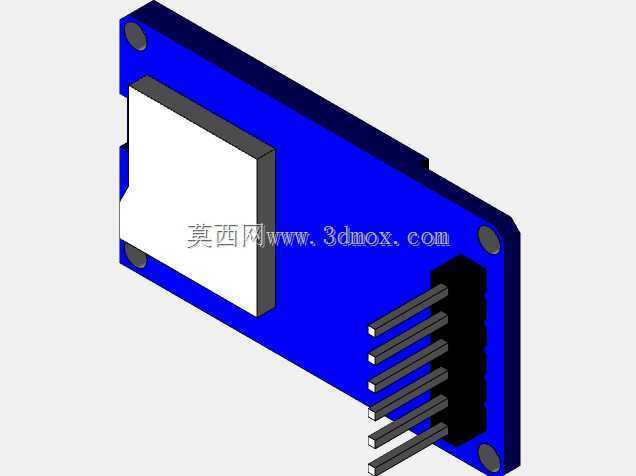

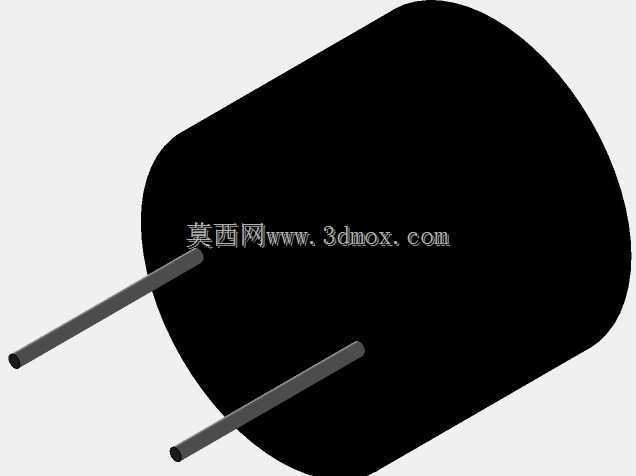

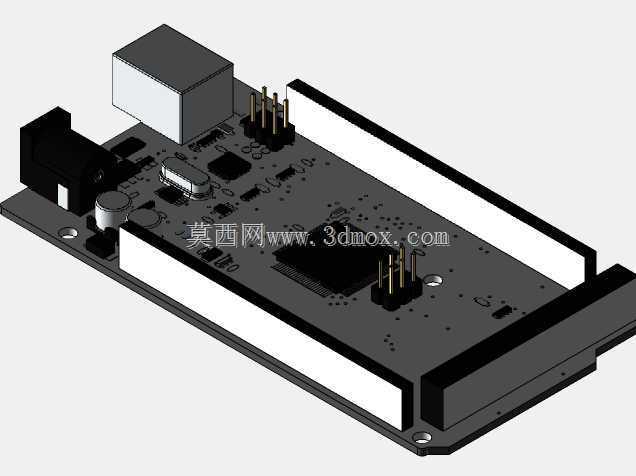

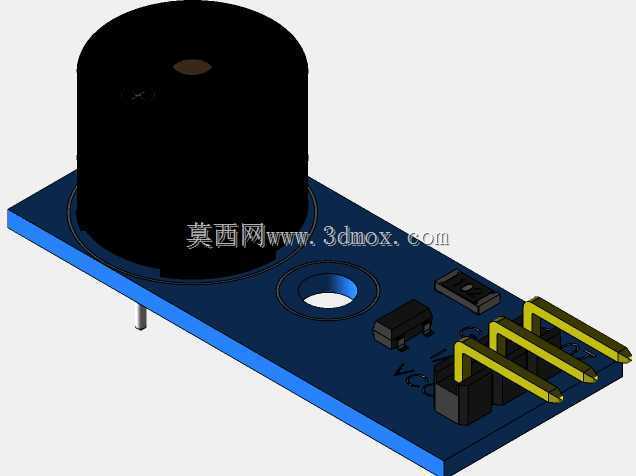

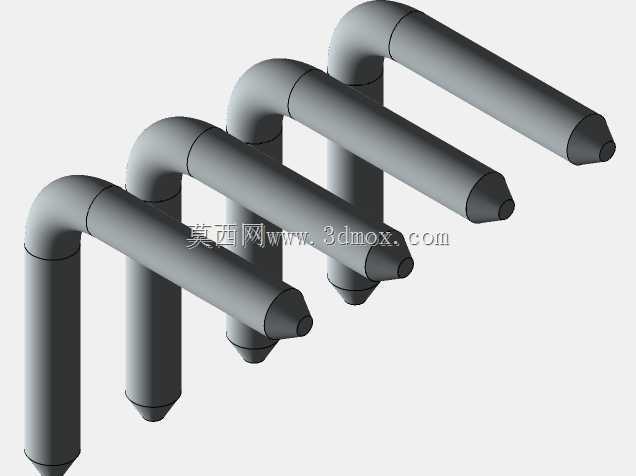

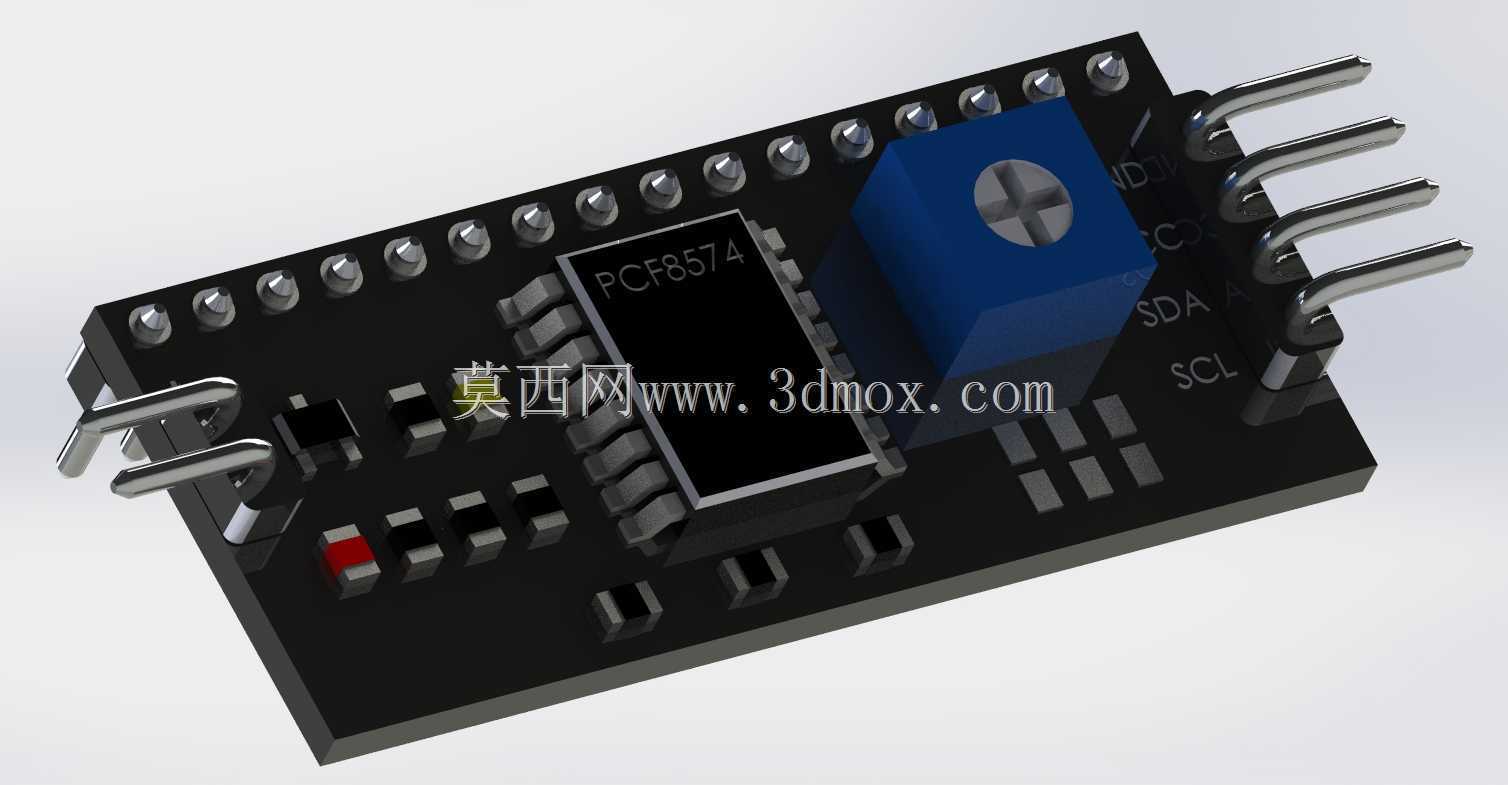

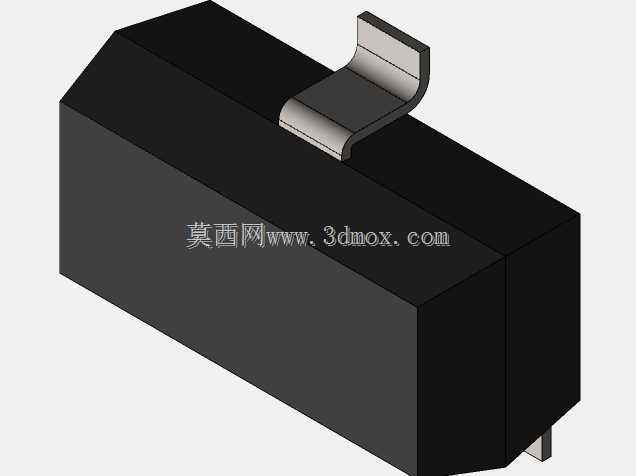

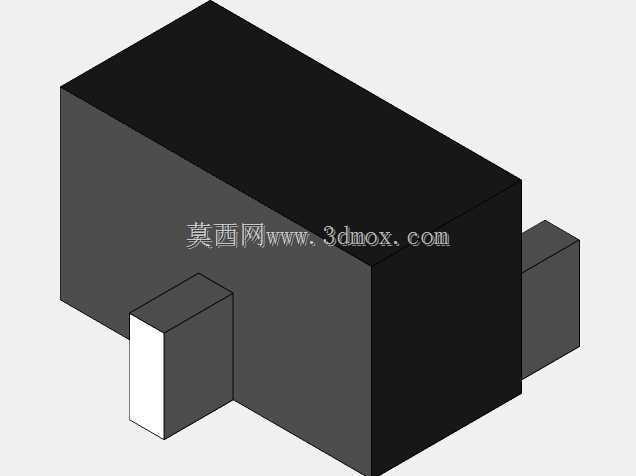

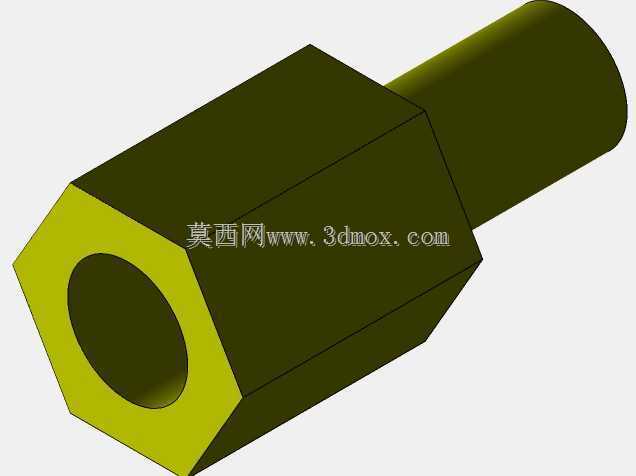

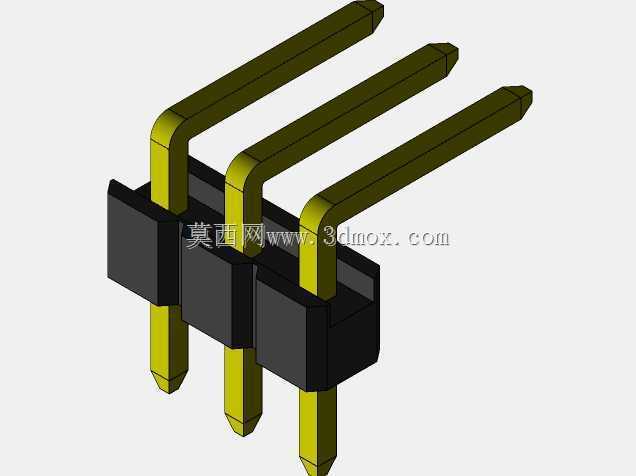

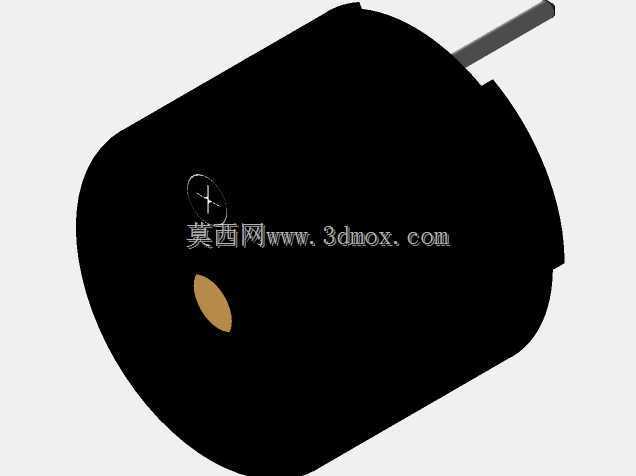

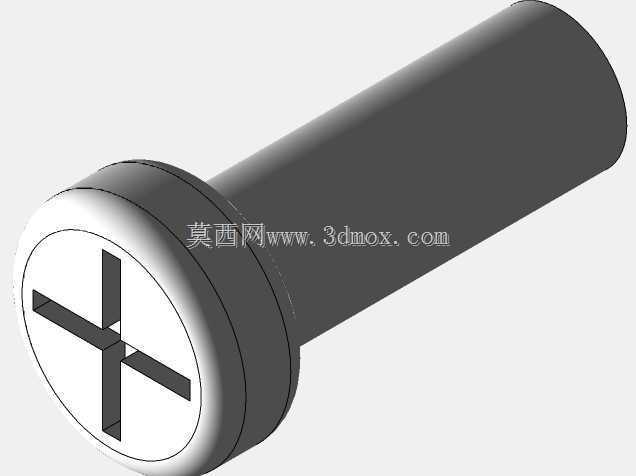

　　主控电路板通过铜柱固定在壳体中部的安装位上，板载温度采集接口、计时模块与信号处理电路，侧边预留扩展接口可外接多路温度探头，满足多点位温度扫描的需求。独立的小型功能板卡通过插接方式与主控板连接，用于实现按键输入与状态指示功能，板卡上的指示灯对应不同的工作状态，运维人员可直接通过面板观察设备运行情况。壳体与面板之间采用卡扣加螺丝的双重固定方式，接缝处设计有密封胶条安装槽，可适配配电室内多尘的工作环境，避免粉尘进入壳体内部影响电路稳定性。安装边界方面，壳体整体厚度控制在80mm以内，挂装后突出墙面的尺寸不会影响配电室内的通道通行，面板尺寸适配常规目视观测高度，安装时中心高度建议控制在1.5米至1.7米区间，

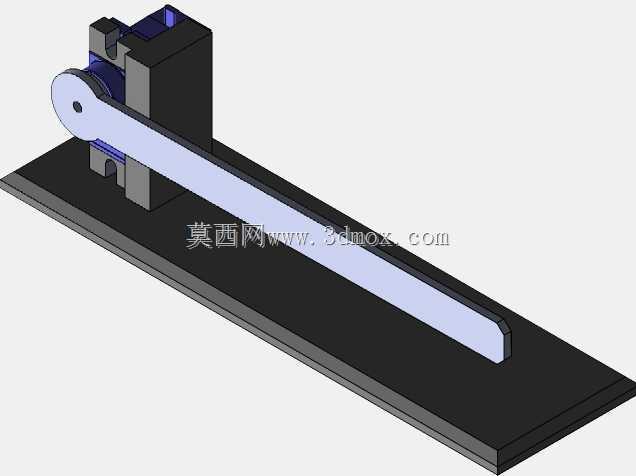

　　方便运维人员站立状态下直接读取显示屏上的温度数据与计时信息。设计过程中充分考虑了现场接线的便利性，壳体下部预留的穿线孔配有橡胶护线圈，避免穿线时划伤线缆绝缘层，内部走线空间预留充足，不同功能的线束可通过线卡固定在壳体内侧的走线槽位上，避免线束杂乱影响后续维护。温度扫描功能可实现多路探头的轮询采集，扫描间隔可通过板载拨码开关调整，计时模块可在温度超过设定阈值时自动启动计时，记录超温状态的持续时长，当温度回落至正常区间后自动保留计时数据，等待运维人员读取后手动清零。结构设计上充分考虑了电磁兼容需求，金属壳体可实现对内部电路的电磁屏蔽，避免配电室内的强电磁干扰影响温度采集精度与计时准确性，壳体表面采用喷塑处理，具备基础的防锈耐刮能力，

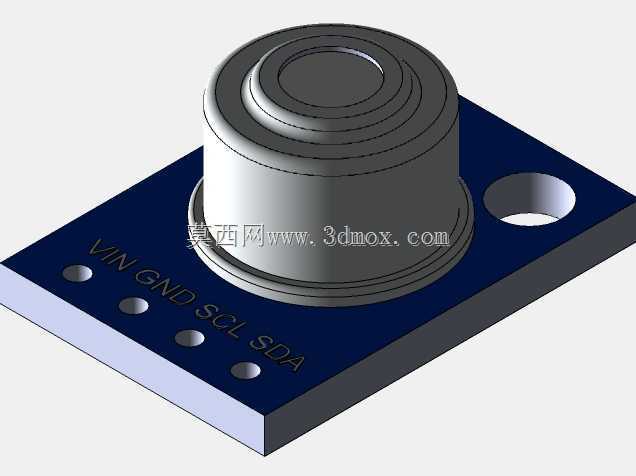

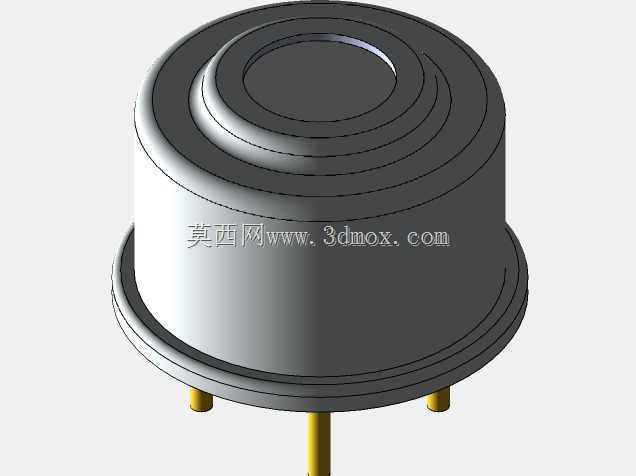

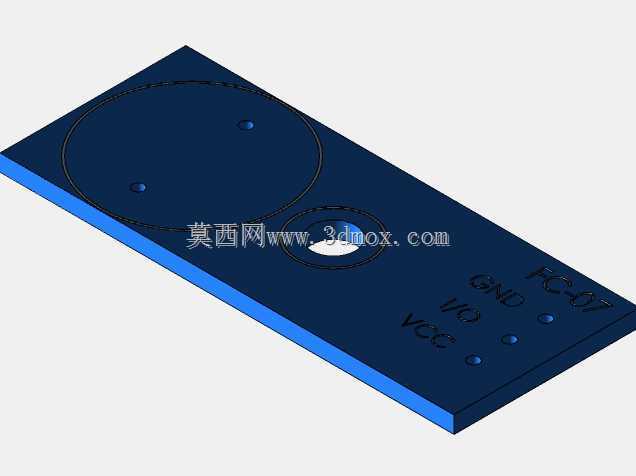

　　适配配电室内长期运行的工况需求。各零部件的装配公差控制在合理区间，电路板安装柱的位置度公差不超过0.1mm，确保显示模块与面板窗口的对位精度，避免出现显示屏偏位、按键卡滞的问题。面板上的感应探头开孔位置正对内部传感器安装位，可准确采集面板外侧的环境温度，作为温度扫描的基准参考数据。
