弯管式法兰连接管路接头结构设计

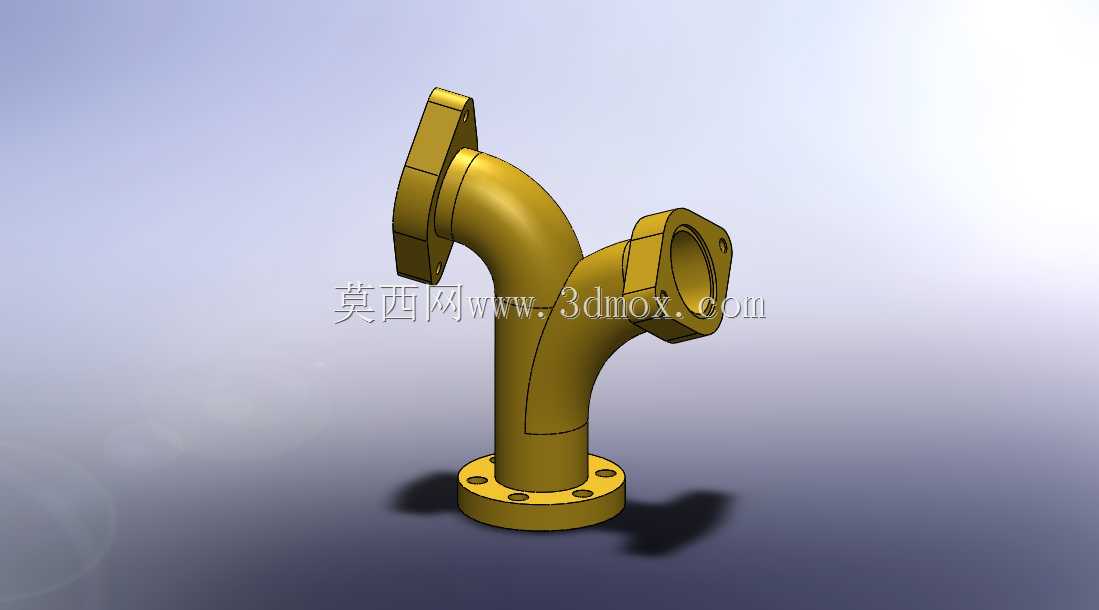

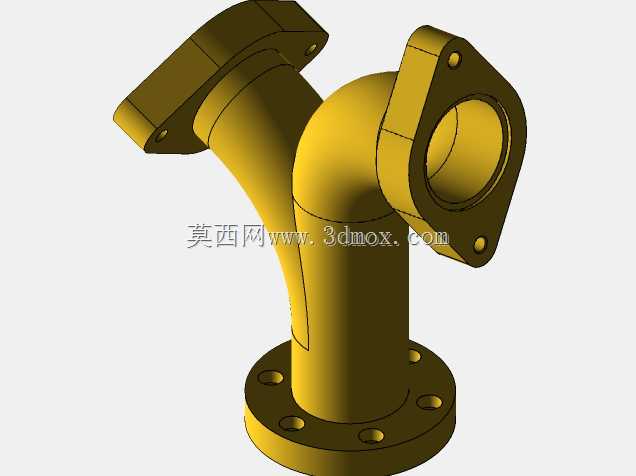

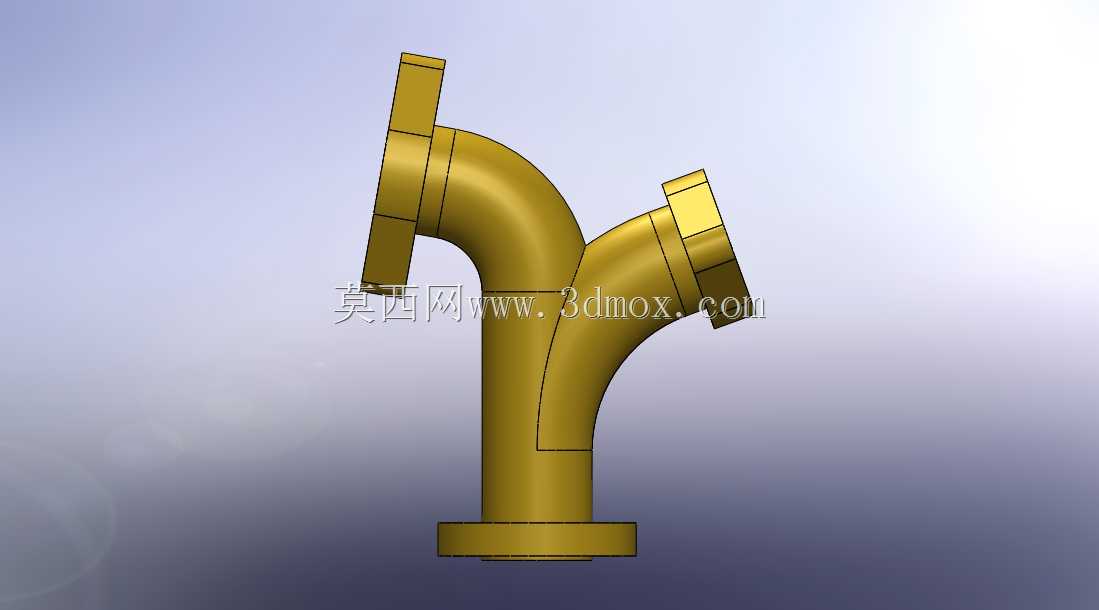

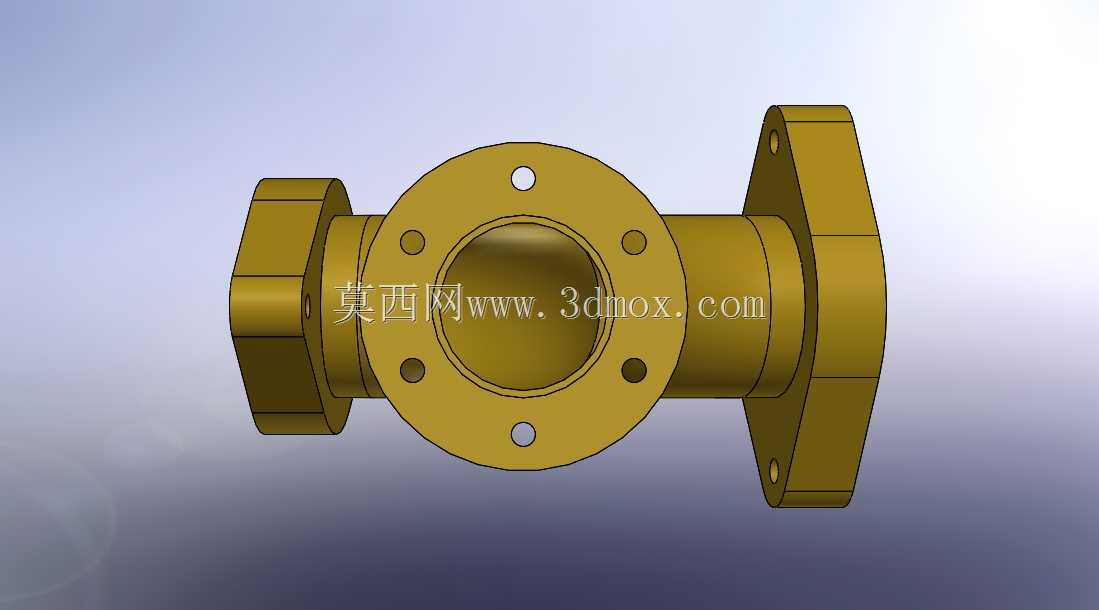

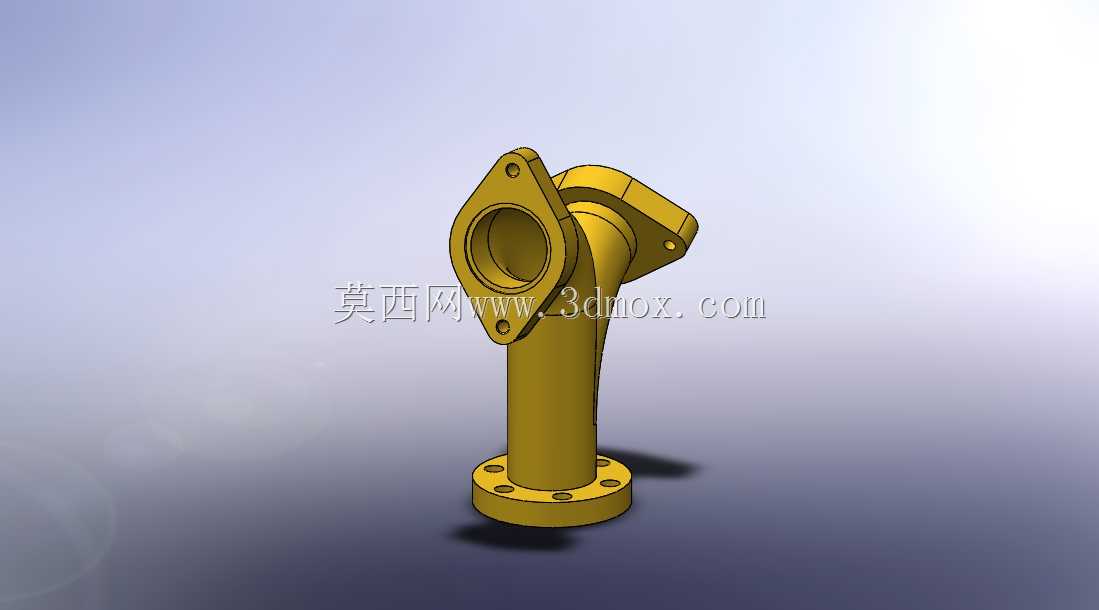

这款弯管式法兰连接管路接头，主要应用在工业流体输送系统的管路转向接驳场景，常见于液压动力回路、冷却循环管路、低压给排水管网、小型化工介质输送管线中，用来实现不同走向管路的刚性连接，同时保障连接部位的密封可靠性与结构强度，避免管路转向处出现介质泄漏、结构应力集中断裂的问题。从实际使用场景来看，这类接头多适配中小通径的金属管路，可在常温常压的常规工况下长期稳定工作，也可根据配套密封件的选型，适配一定温度范围内的油液、水、弱腐蚀性气体等介质的输送需求，在通用机械设备的内部管路排布、车间管线改造、小型液压站搭建等场景中都有较高的使用频次。在功能特性上，这款接头采用一体化弯管结构设计，主体为90度转向的中空流道，流道内壁做了顺滑过渡处理，没有突兀的折角结构，能够大幅降低介质流经转向部位时的阻力损失，减少湍流、气蚀等问题对流道内壁的冲蚀，延长接头的使用寿命。接头的两个连接端均采用法兰连接形式，下端为圆形平法兰结构，法兰端面上均匀分布多个螺栓安装孔，可与对应通径的管路法兰通过螺栓锁紧，配合密封垫片实现端面密封；上端为菱形对接法兰，两个安装孔呈对角分布，适配安装空间较为局促、无法布置整圈螺栓的特殊安装位，能够在有限空间内完成可靠的连接固定。在设计思路上，这款接头优先考虑了安装适配性与结构强度的平衡，弯管段的外壁做了等壁厚设计，在转向受力最大的弯角部位做了局部加厚处理，避免管路内压波动、外部振动载荷作用下出现弯角开裂的问题；法兰与管体的连接部位做了圆弧过渡的加强筋结构，分散法兰锁紧时的局部应力，避免法兰根部出现应力断裂。从安装边界来看，下端圆形法兰的安装孔分布圆直径与同通径标准法兰尺寸匹配，安装时只需保证对接法兰的端面平行度，按对角顺序锁紧螺栓即可完成装配；上端菱形法兰的安装孔间距适配紧凑型阀块、设备壳体上的预设接口，安装时无需额外调整管路走向，可直接对接固定，整体安装占用空间较小，能够在紧凑的设备内部管线布局中灵活布置，不需要额外配置转接头即可完成90度转向的管路连接，有效减少管路系统的连接点数量，降低整体泄漏风险。
