三轴成像用组织尺寸测量定位夹具

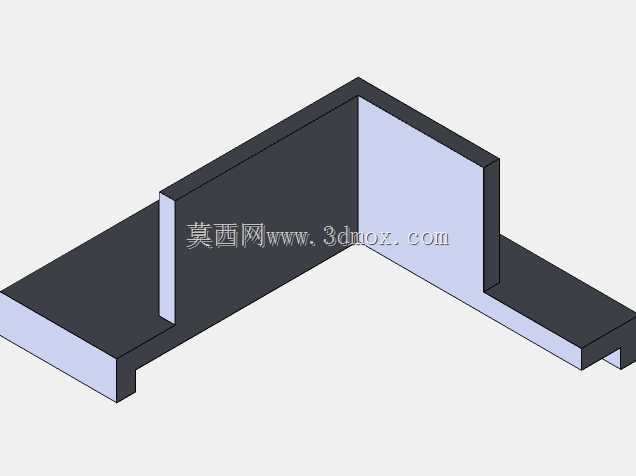

这款定位夹具主要面向生物医学检测领域的三轴成像检测场景，服务于离体组织样本的多维度尺寸测量作业，在病理检测、生物材料表征、医用植入物相容性测试等环节中，能够为待检测的软组织、硬质活检样本提供稳定的直角定位基准，解决三轴成像过程中样本移位、基准面偏移导致的尺寸测量误差问题。从实际使用场景来看，该夹具可直接放置在三轴成像设备的载物平台上，无需额外定制转接件即可适配多数常规成像载台的安装范围，两个互相垂直的竖直定位面能够为样本提供X、Y两个轴向的定位靠面，底部的水平承托面则承担Z向的支撑作用，让样本在三个轴向的成像光路中都能保持稳定的姿态，避免成像过程中样本倾斜带来的尺寸换算误差。在功能设计上，这款夹具采用直角L型的整体构型，两个竖直立板与底部承托板为一体化结构，消除了拼接结构带来的装配间隙，保证三个定位面的垂直度与平面度满足微米级测量的基准要求；底部承托板两侧延伸出的窄边结构，既可以作为夹具取放的手持位，也能配合载物台的压块实现快速固定，无需复杂的锁紧结构即可完成装夹，大幅缩短样本装夹的准备时间。设计过程中重点考量了样本的适配性，两个竖直立板的高度经过反复校核，既能够为不同厚度的组织样本提供足够的靠接支撑，又不会遮挡三轴成像的光路，避免立板过高导致成像视野出现暗区；承托面的边缘做了微小的下沉挡边设计，能够防止检测过程中样本表面的保存液溢出污染载物台，同时不会干涉成像镜头的近距离对焦。从安装边界来看，该夹具的整体外廓尺寸紧凑，占用载物台的面积较小，能够留出足够的空间放置标定块等辅助检测配件；所有与样本接触的面都做了光滑无毛刺处理，不会刮损脆弱的组织样本表面，也不会在样本上留下压痕影响尺寸测量的准确性。整体结构没有多余的冗余部件，清洁消毒十分便捷，能够满足医用检测场景下的高频次使用要求，在保证定位精度的前提下尽可能简化了结构，降低了加工制造成本，也减少了长期使用过程中结构变形的风险。
