木工钻孔定位专用斜式钻模夹具结构

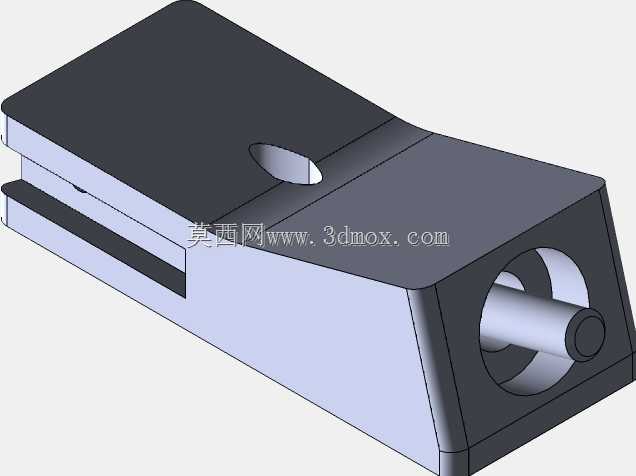

这款钻模主要面向木工现场加工、小型五金件批量钻孔工序的定位需求，是手工钻孔作业里保障孔位精度、降低操作门槛的核心工装，常被应用于家装木作现场、小型家具工坊、五金维修工位等场景，用来解决手持电钻作业时孔位偏移、斜孔角度难控制、同批次工件孔位一致性差的常见问题。从功能特性来看，该钻模采用分体夹装式结构，上部的斜向导向孔可精准匹配钻头进给角度，避免钻孔过程中钻头跑偏，下部的开口夹槽可快速卡装在待加工工件的边缘，无需复杂装夹步骤就能完成定位，前端的圆柱锁紧件可根据工件厚度调整夹装间隙，适配不同厚度的木板、薄金属板等加工基材，夹装后整体与工件贴合紧密，钻孔过程中不会出现移位、晃动感，能有效保障孔位的同轴度与角度精度。在设计思路上，这款钻模优先考虑了现场作业的便携性与操作便捷性，整体采用楔形块体造型，没有多余的突出结构，握持时贴合手掌形态，作业时可单手扶住钻模、单手操作电钻，降低长时间作业的疲劳感；导向孔做了耐磨强化设计，可减少钻头反复进给带来的内壁磨损，延长工装的使用寿命；夹槽内侧预留了微小的避让间隙，避免装夹时刮伤工件表面，针对木工加工常见的15度斜孔需求做了角度匹配，无需额外测量角度就能直接完成斜孔加工，省去了现场划线、角度校准的繁琐步骤。从安装边界与尺寸适配来看，这款钻模整体为紧凑型块体结构，可适配常规手持电钻的钻头直径，夹装开口可覆盖常见的18mm厚度木工板、多层板以及薄型金属板材，整体体积小巧可放入常规工具包携带，作业时不需要额外的工作台固定，直接在待加工工件上装夹即可使用，针对狭窄空间内的钻孔作业也能灵活适配，不会因为体积过大出现干涉问题。在实际使用过程中，操作人员只需将钻模的夹槽对准待钻孔的工件边缘，调整好前后位置后拧紧前端的锁紧件，确认钻模与工件表面完全贴合无晃动，即可将钻头插入上部的导向孔内开始进给作业，加工完成后松开锁紧件即可快速取下钻模，转至下一个加工位重复操作，同批次工件加工时无需反复校准角度，能大幅提升钻孔作业的效率，同时减少因孔位偏差导致的工件报废问题。
