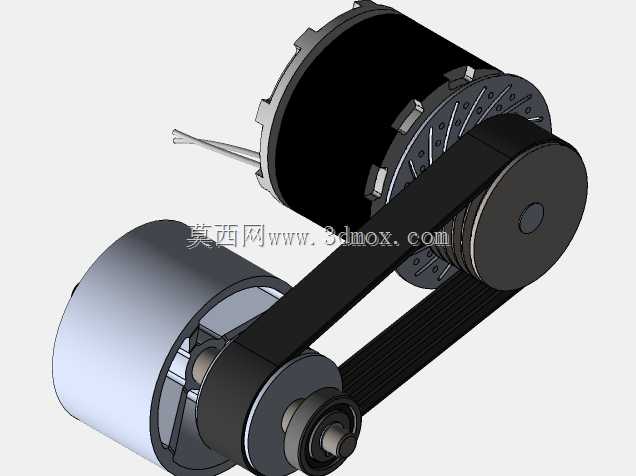

带同步带传动的超环型变速装置结构

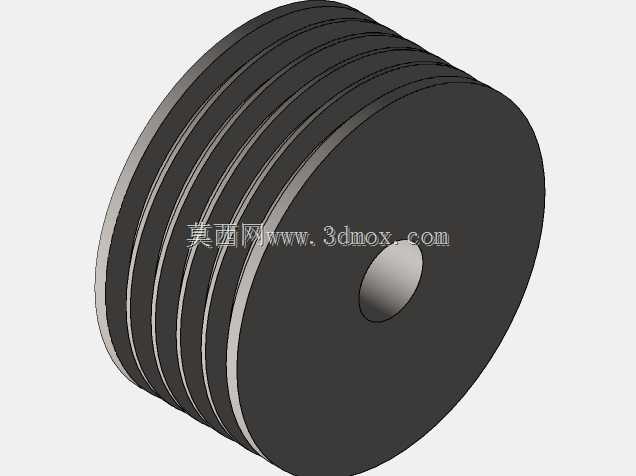

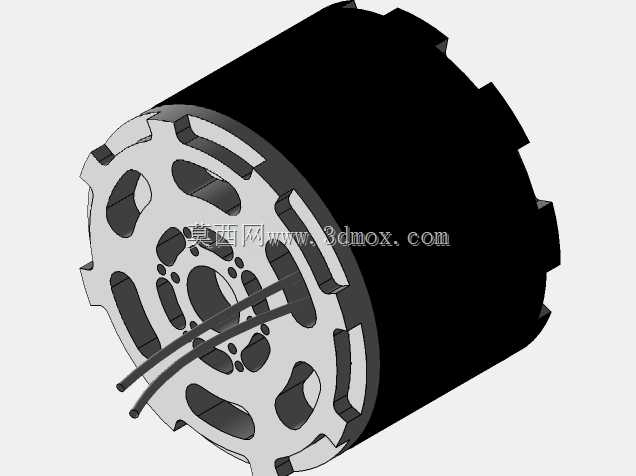

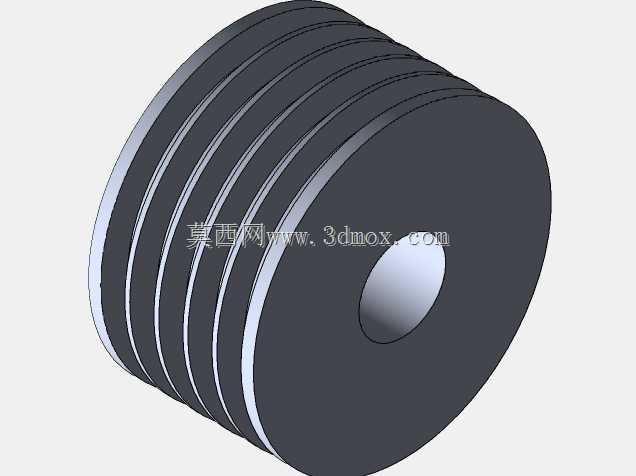

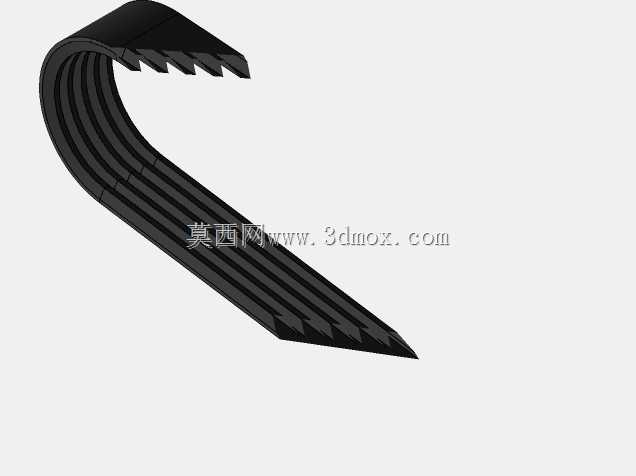

这款超环型变速传动装置，主要面向中小功率动力传输场景设计，可广泛适配小型自动化生产线动力单元、轻型输送设备驱动端、小型专用作业机具的动力匹配环节，也可作为教学演示教具用于机械传动原理的实操展示，能够在输入转速波动或负载动态变化的工况下，稳定输出适配作业需求的转速与扭矩，解决常规定比传动无法灵活匹配负载转速要求的痛点。装置整体采用同轴布局结合同步带侧传的结构方案，动力输入端预留标准电机安装接口，可直接适配常规小功率驱动电机的输出轴对接，无需额外定制转接法兰，降低现场安装的适配成本。传动核心的超环变速结构采用摩擦啮合结合刚性限位的设计思路，通过环面接触的传动副实现连续平滑的转速比调节，相比传统齿轮变速结构，不存在换挡打齿、传动间隙过大的问题，变速过程无动力中断，运行噪音更低，同时环面接触的传动形式拥有更大的接触面积，单位面积承压更小，长期运行的磨损量更低，可有效延长装置的维护周期。同步带传动环节采用齿形同步带搭配等径带轮的布局，一方面将驱动电机的动力平稳传递至变速核心单元，另一方面同步带本身具备一定的缓冲吸振能力，可过滤电机启动瞬间的冲击载荷，避免刚性冲击对变速核心部件造成损伤，同时带传动的布局也让电机与变速主体的安装位置更灵活，可根据设备内部的安装空间调整电机固定位，适配不同设备的内部空间约束。从安装边界来看，装置整体外形呈圆柱与带轮组合的规整形态，主体最大外径适配常规小型设备的安装舱位预留尺寸，轴向安装长度紧凑，不会占用过多的设备内部轴向空间，安装底座预留标准螺栓固定孔位，可直接固定在设备的安装基板上，输入输出轴均采用标准轴径设计，可直接对接联轴器或负载端传动件，无需额外进行轴径加工。设计过程中充分考虑了日常维护的便利性，同步带外侧预留张紧调节间隙，长期使用出现带体松弛时无需拆解主体结构即可完成张紧度调整，变速核心的润滑腔采用密封式设计，可储存长效润滑脂，日常使用无需频繁加注润滑剂，降低后期运维的工作量。装置的传动比覆盖范围适配中小功率场景的常用转速需求，可在额定负载范围内实现无级转速调节，能够匹配不同作业环节对输出转速的差异化要求，相比常规定比减速结构，适用场景更灵活，无需针对单一转速需求定制专属传动比的齿轮组，可有效降低设备厂商的零部件备货品类，提升零部件的通用化率。
