梅赛德斯乘用车多档位自动变速传动结构

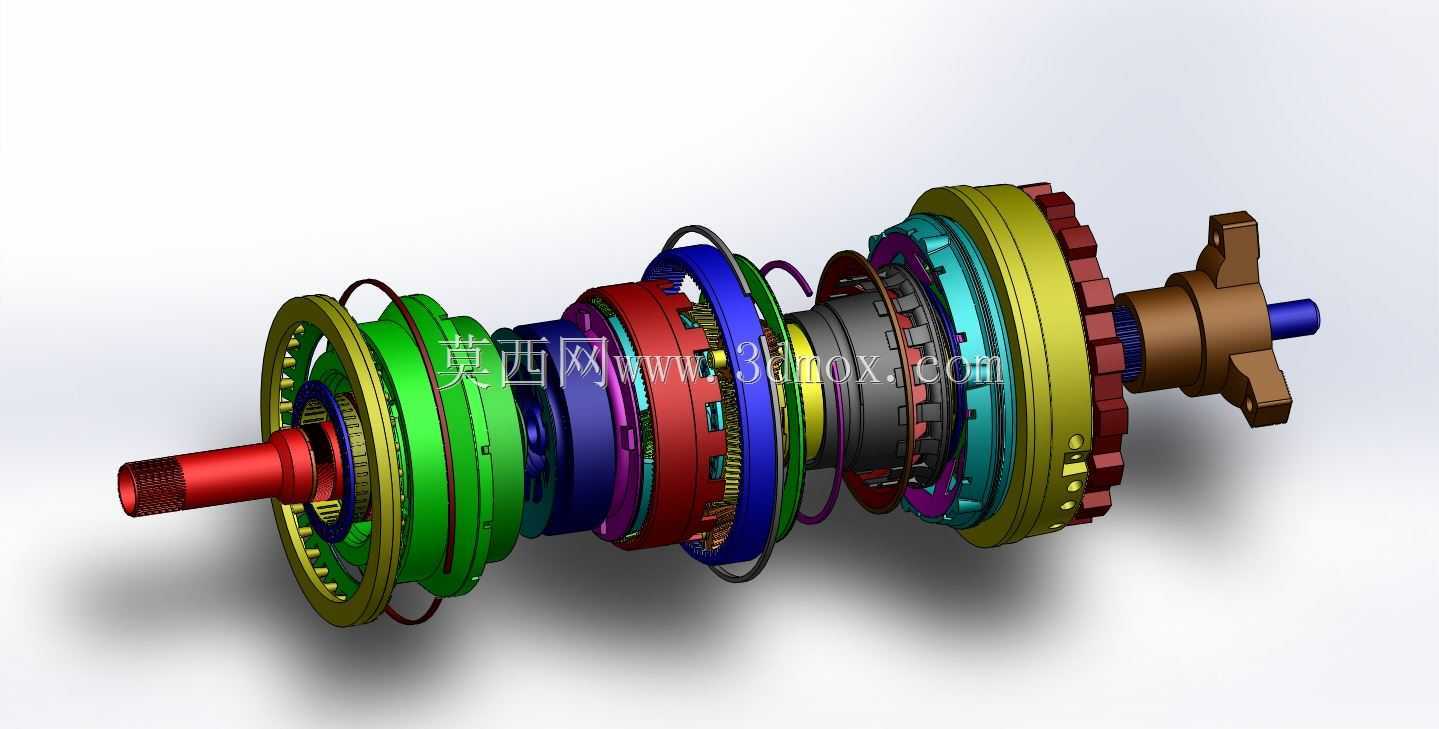

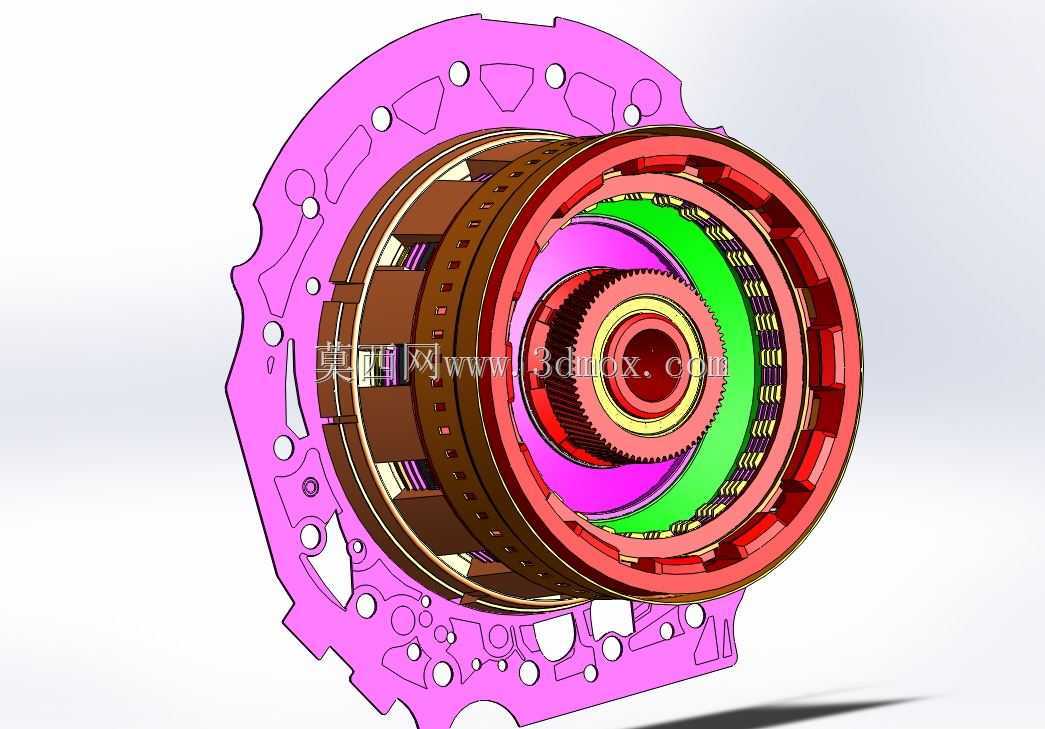

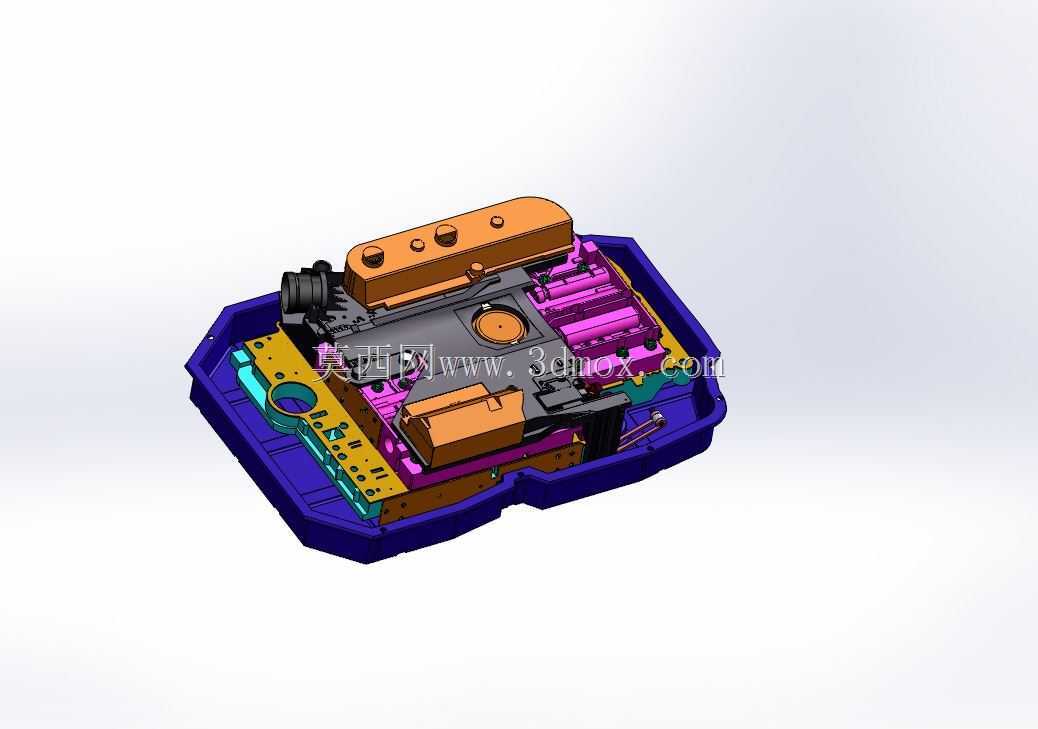

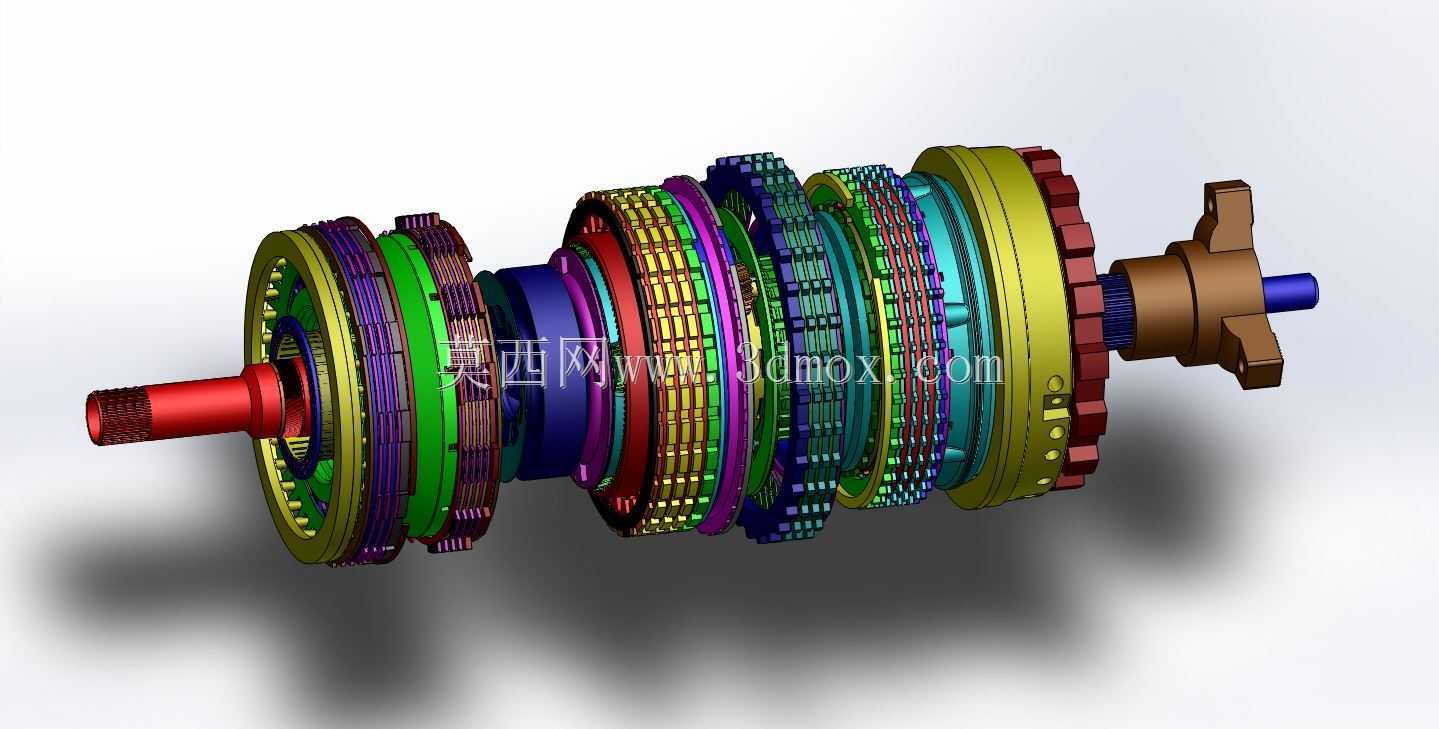

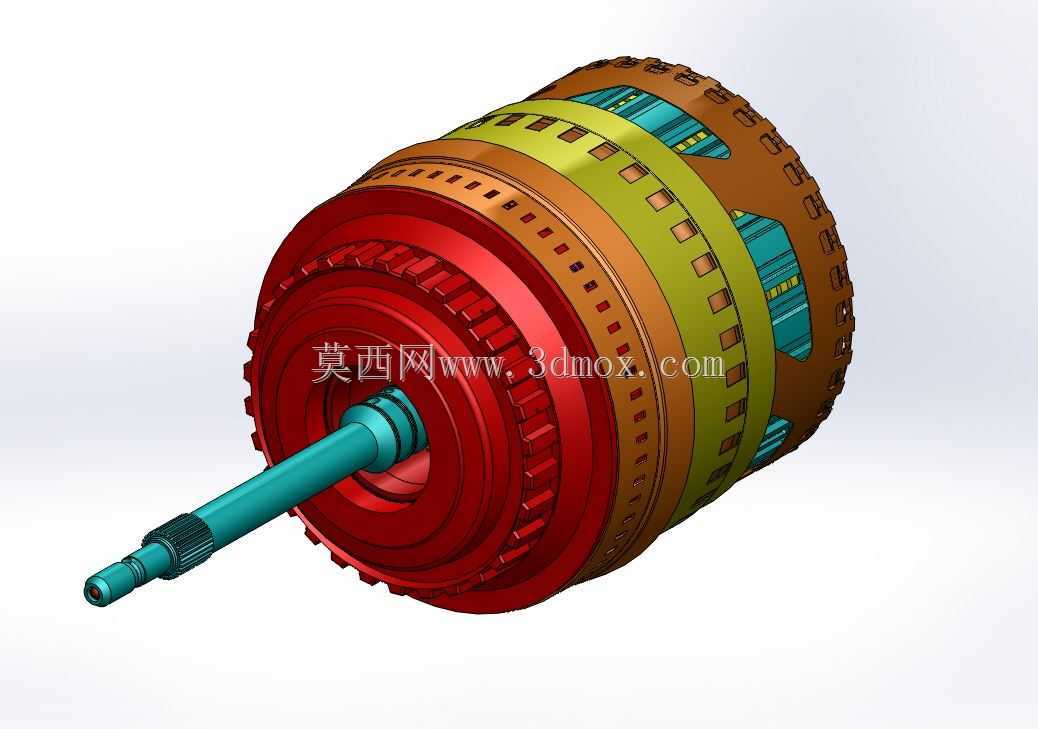

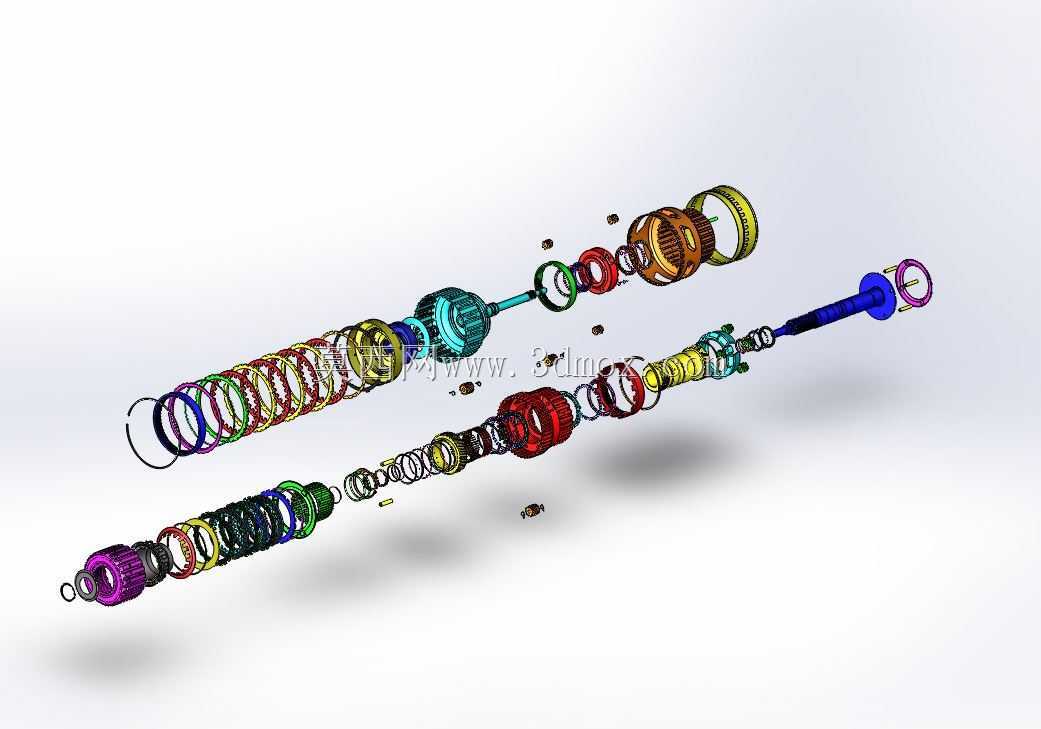

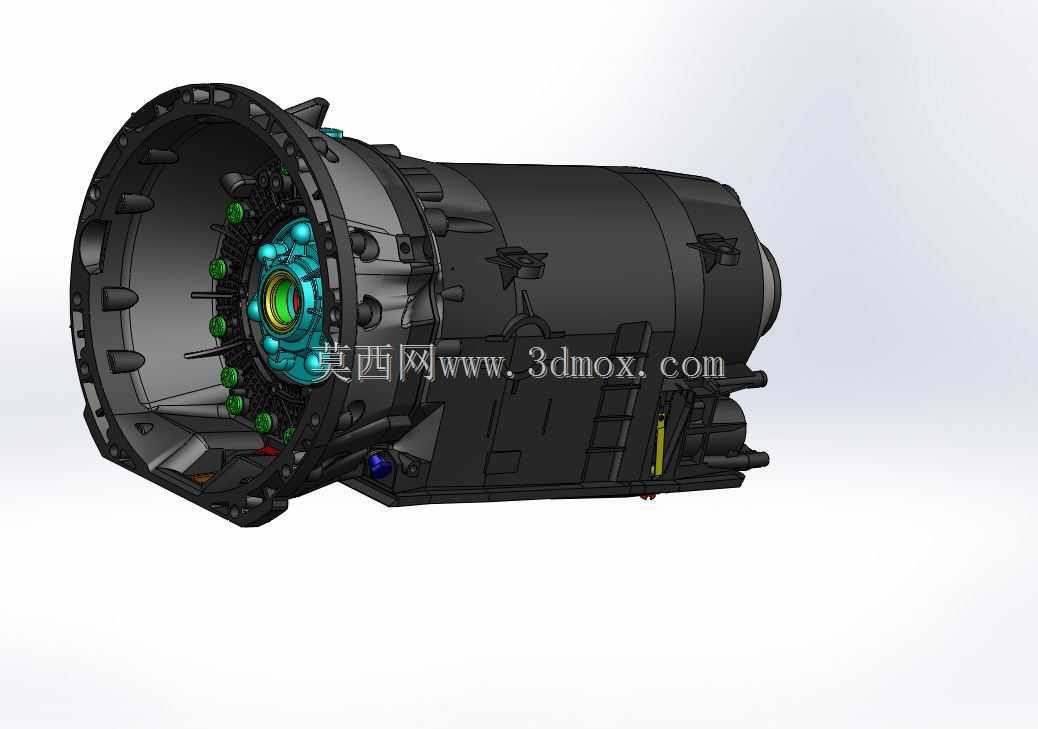

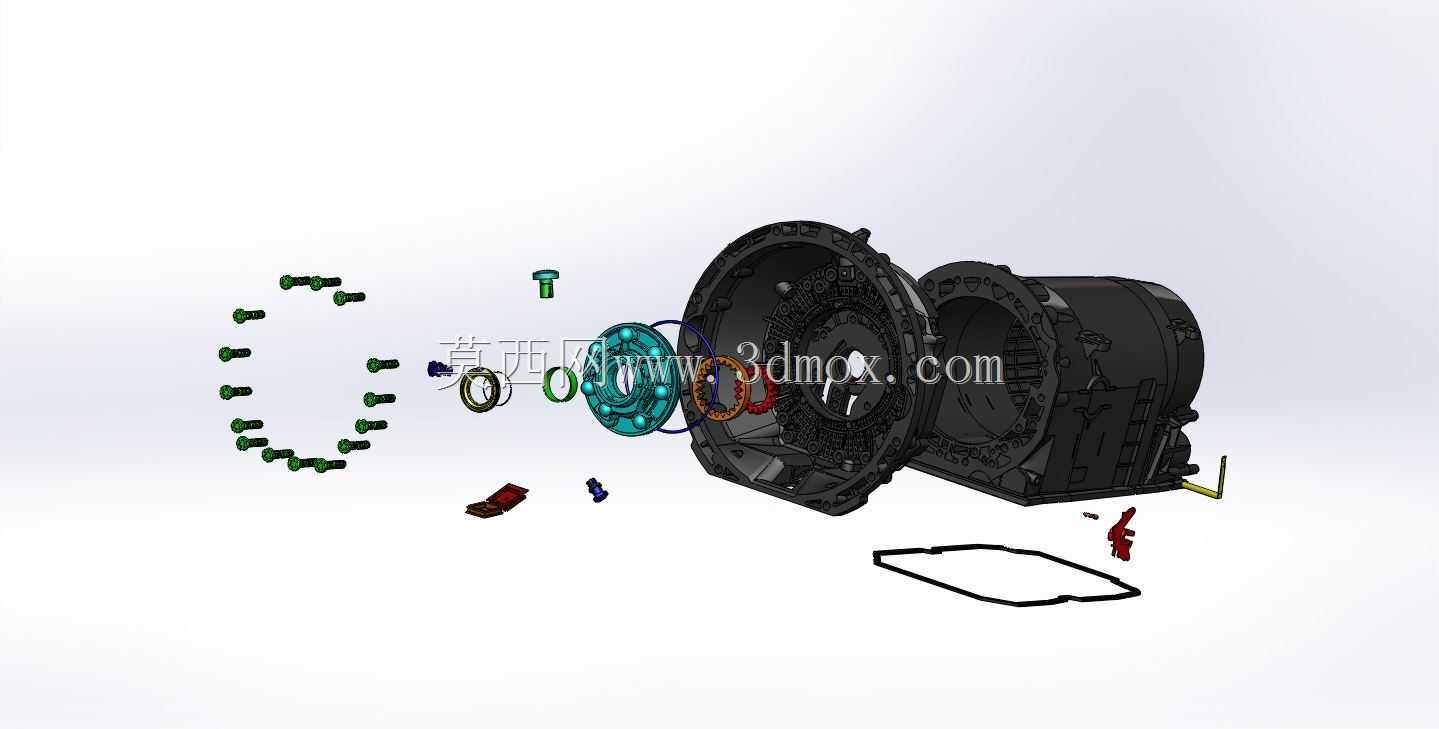

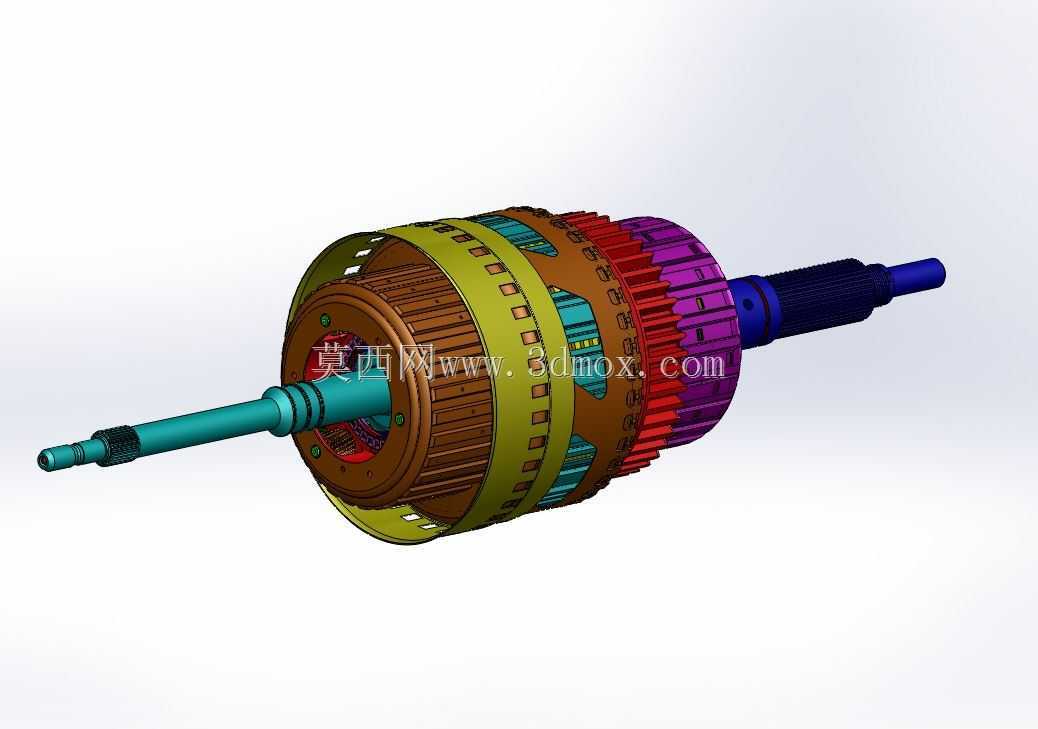

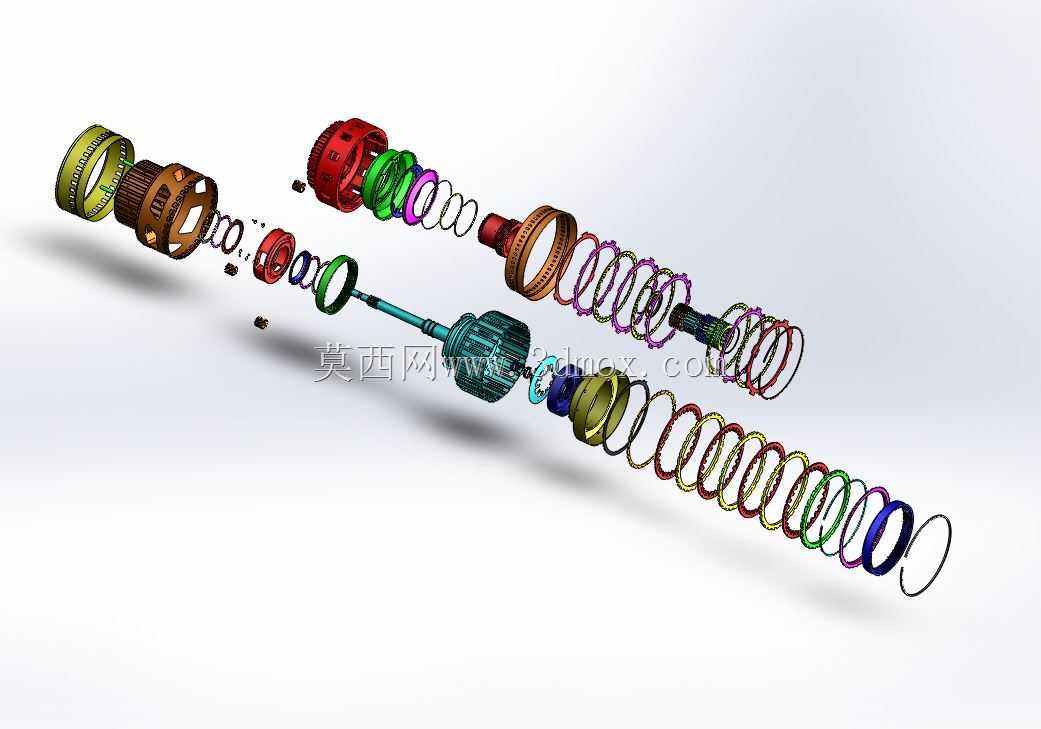

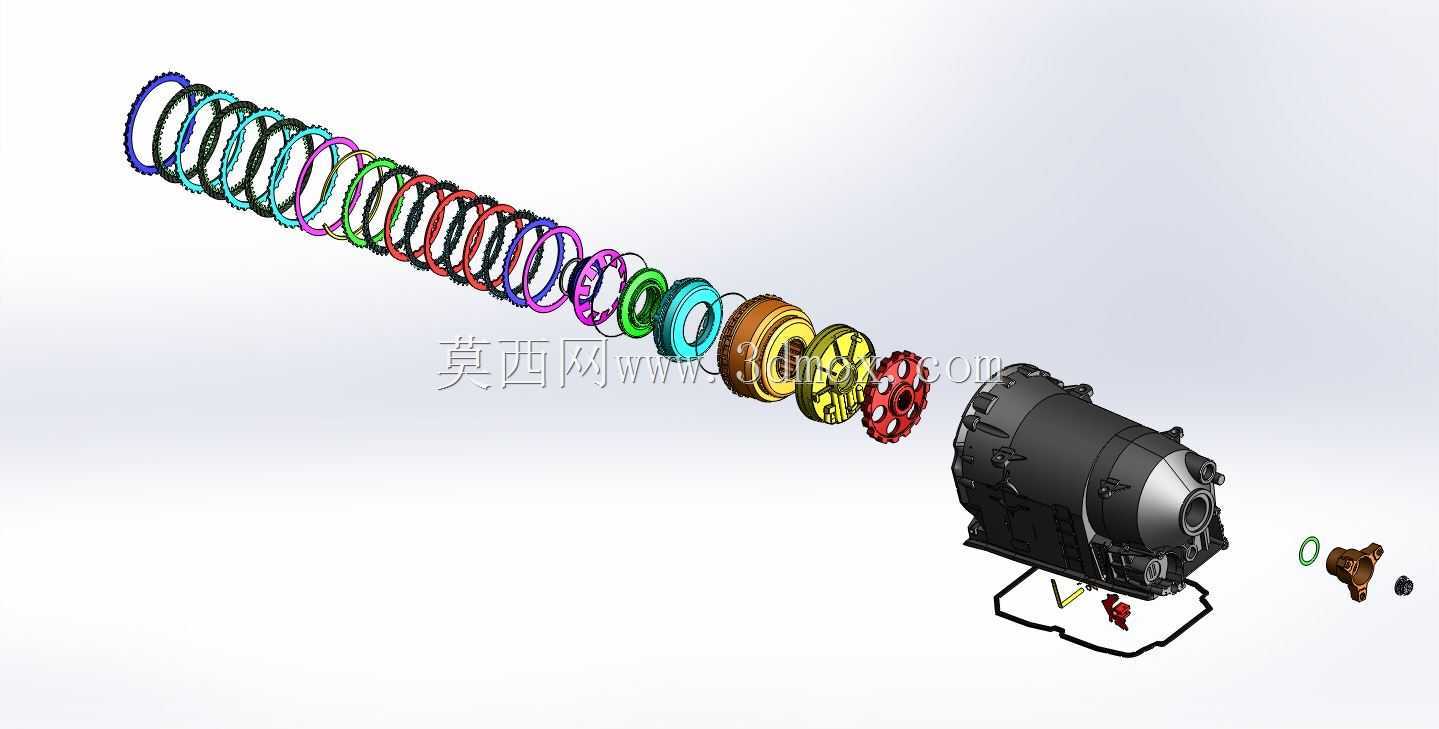

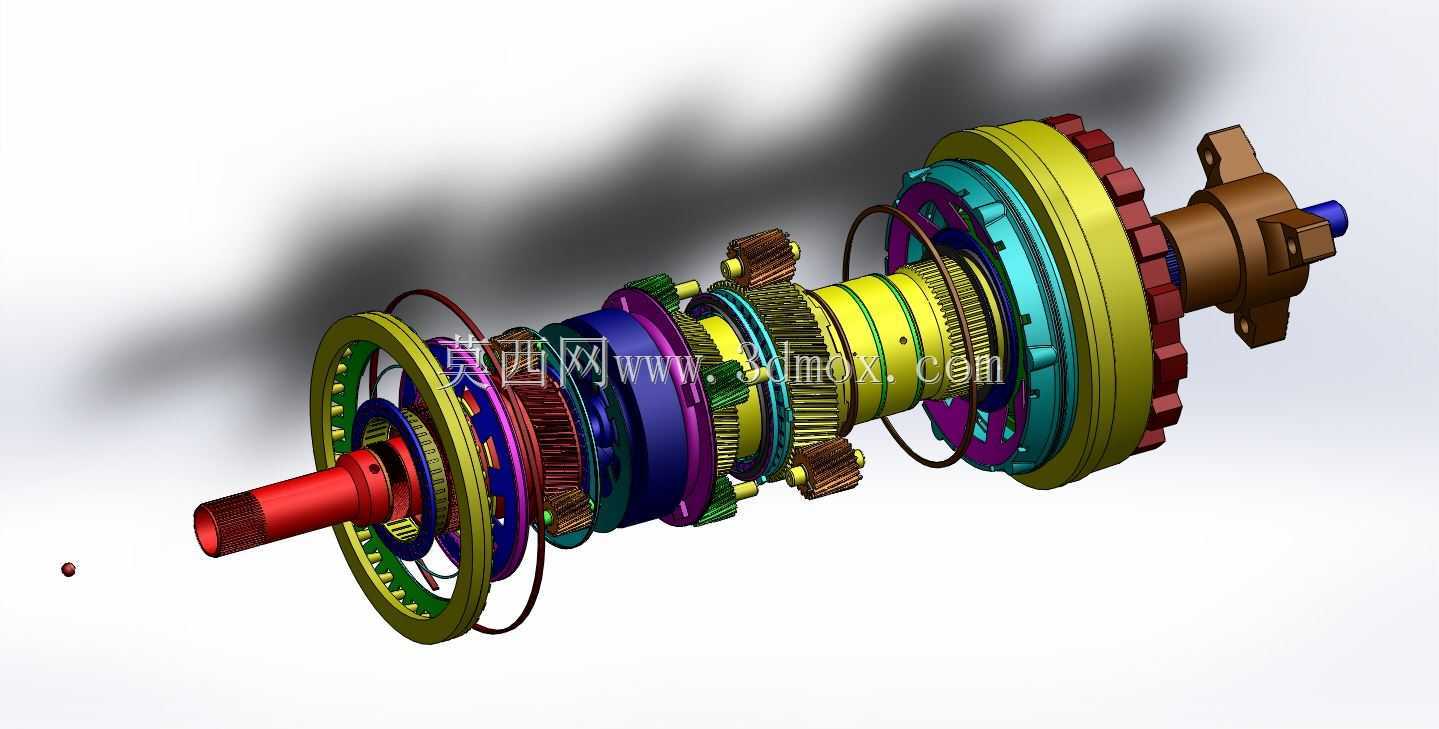

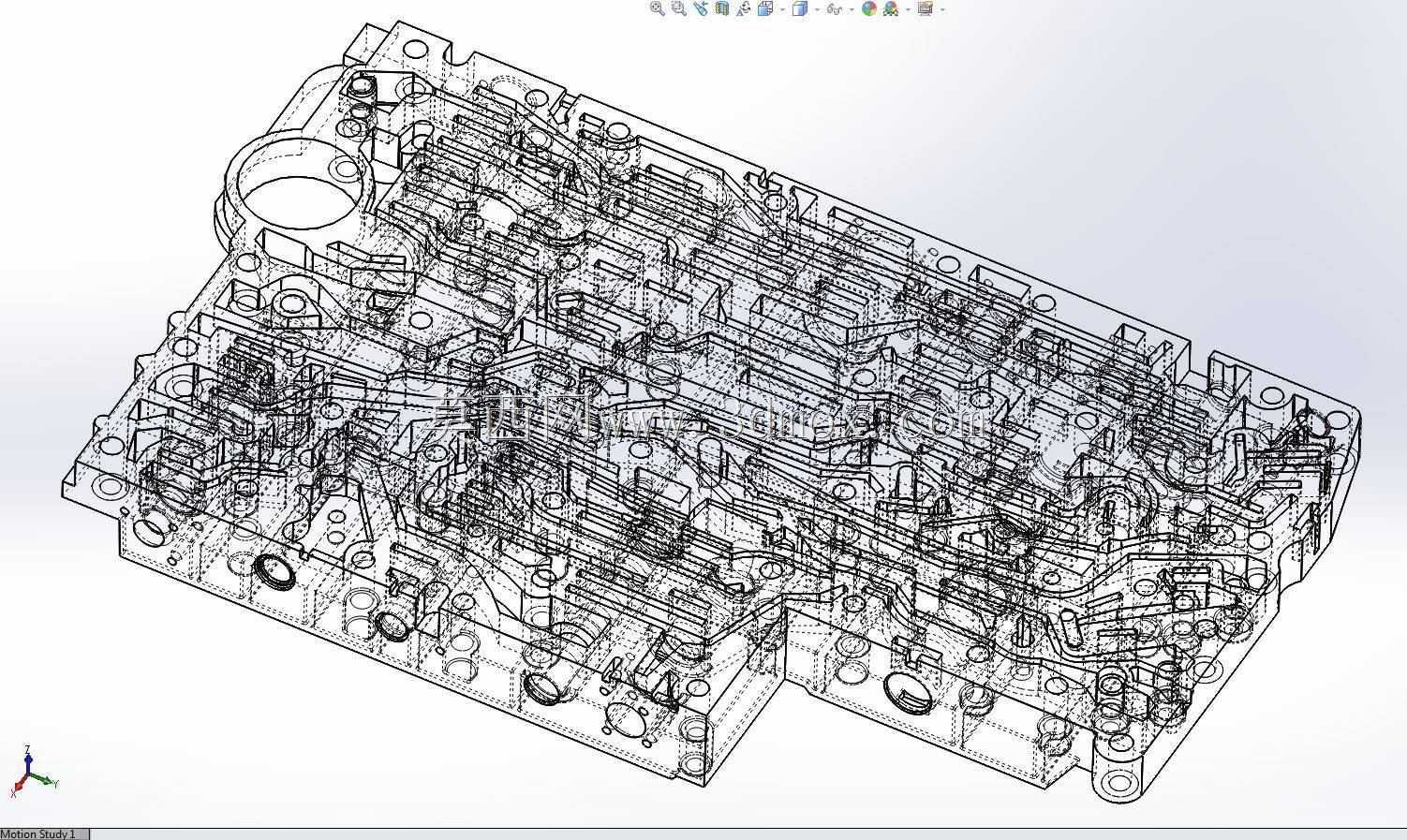

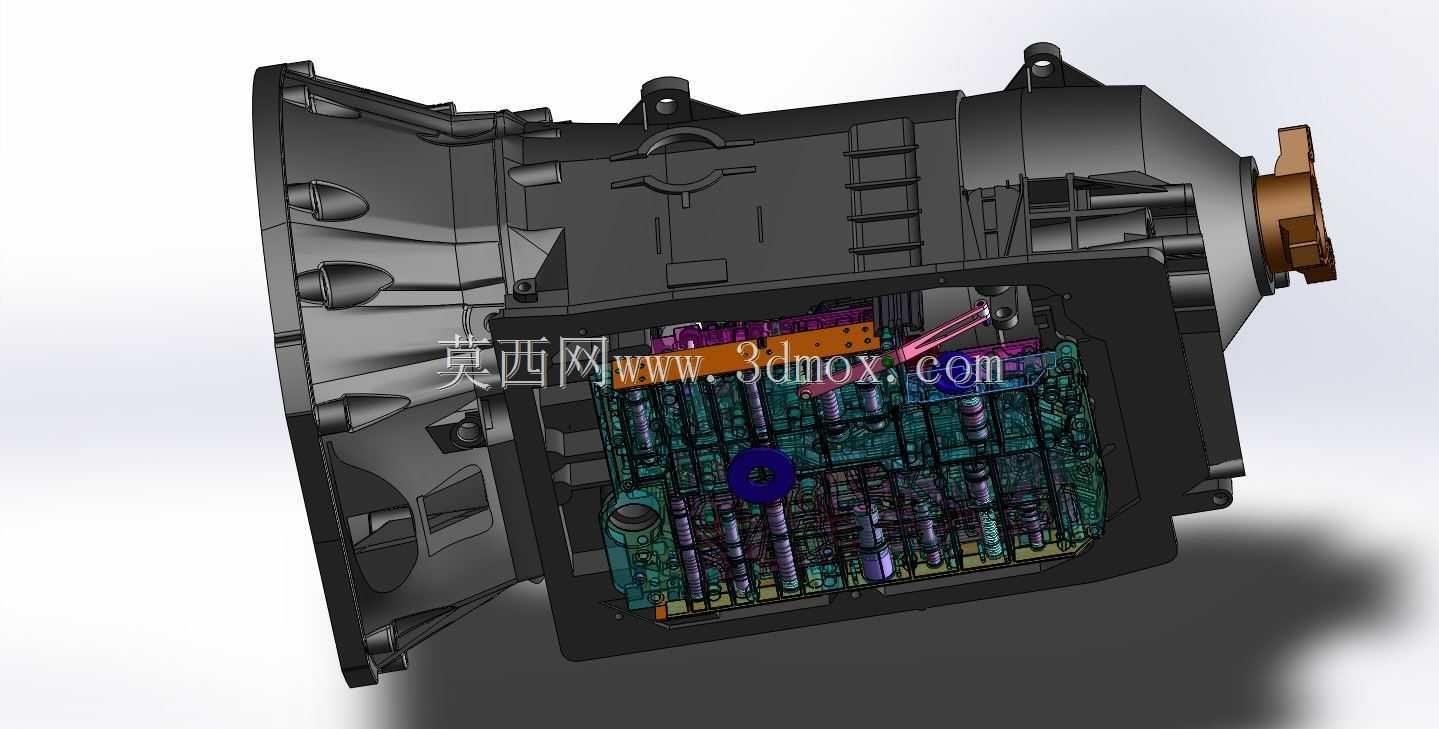

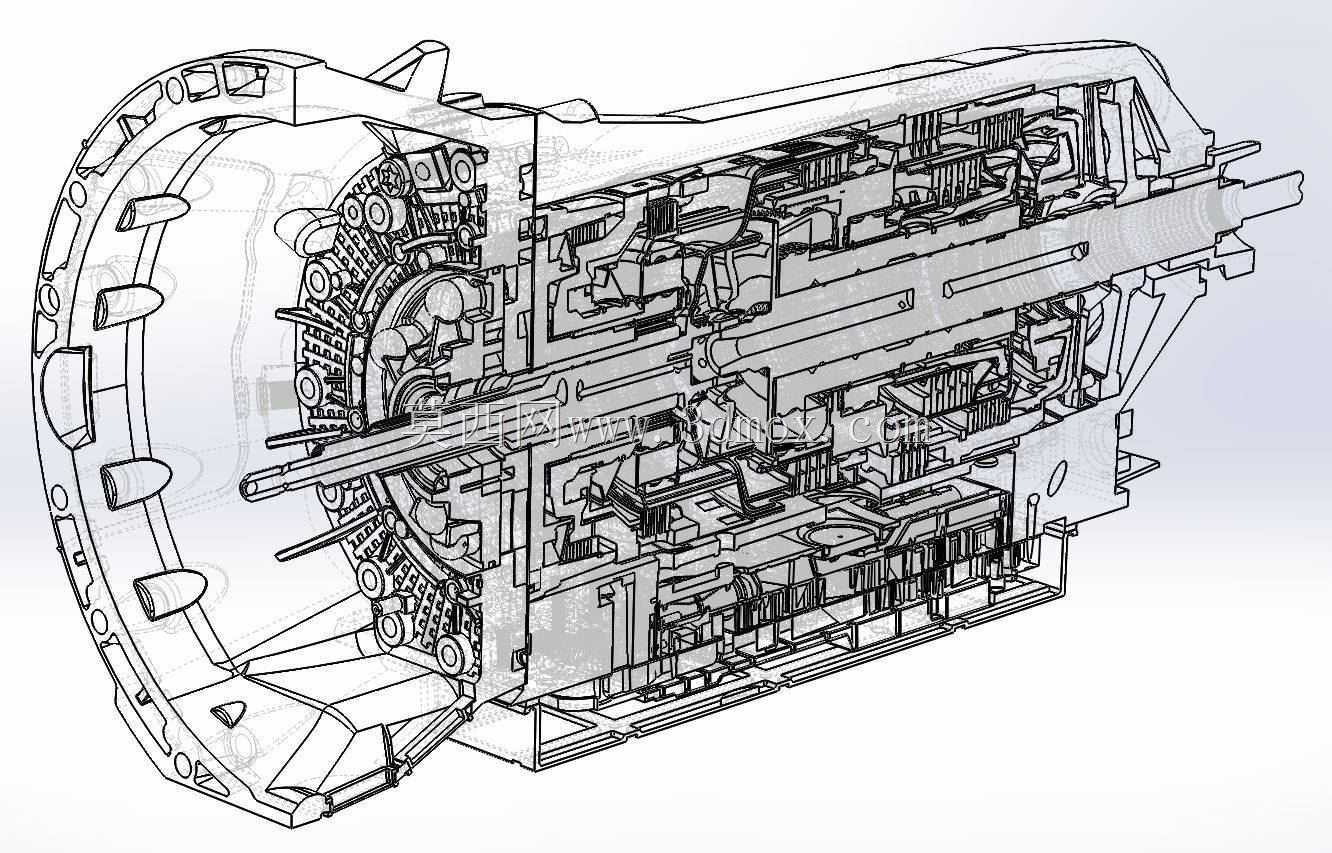

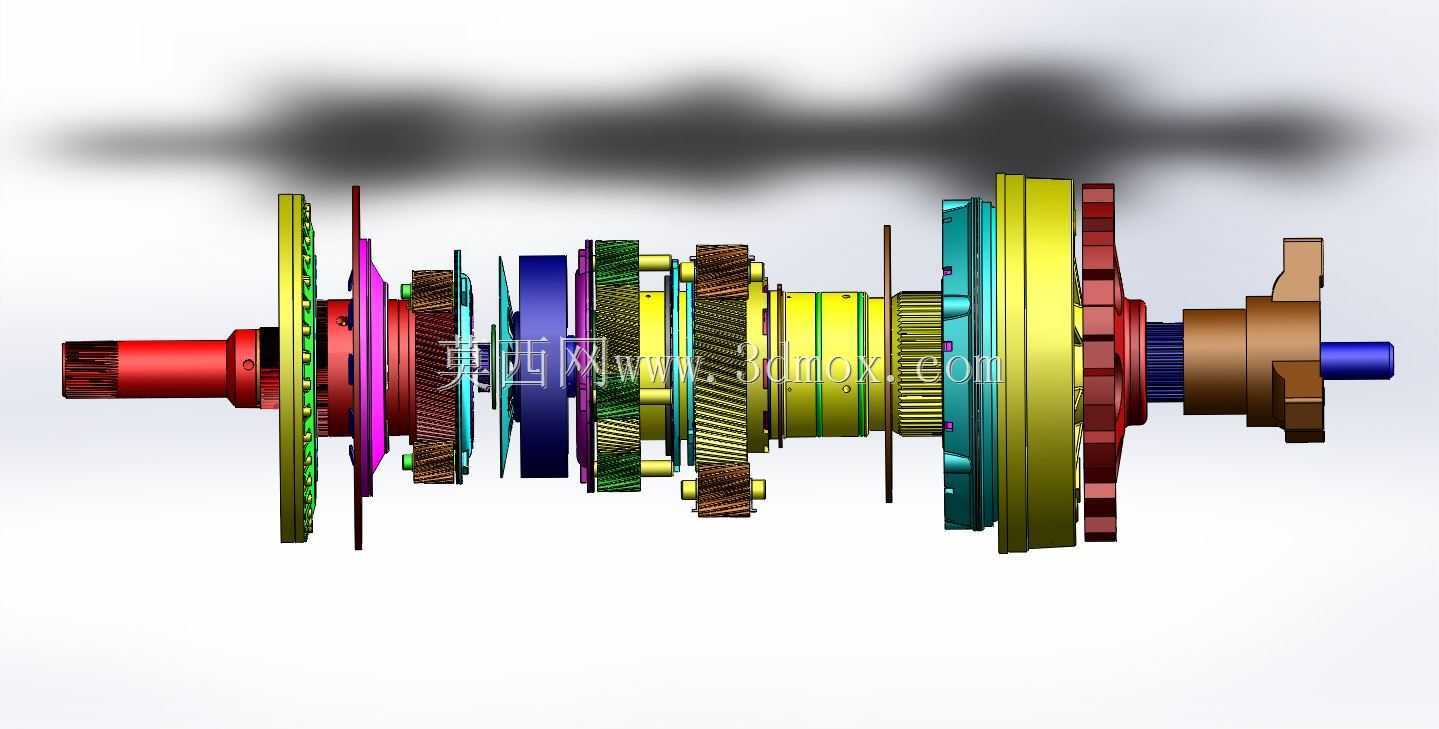

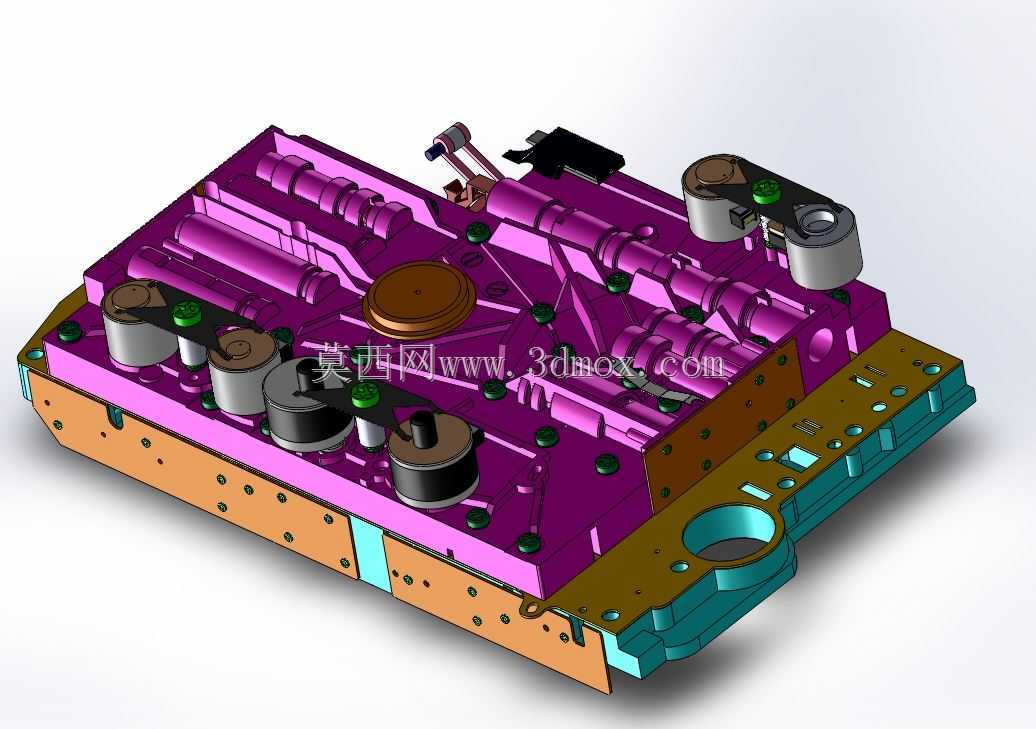

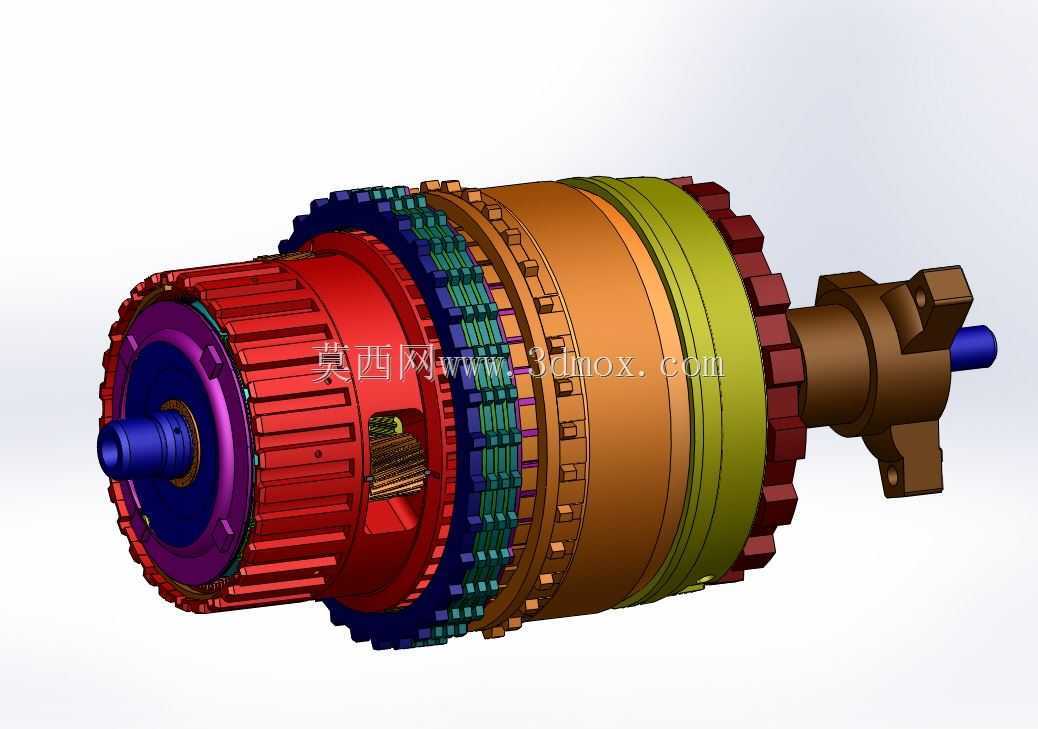

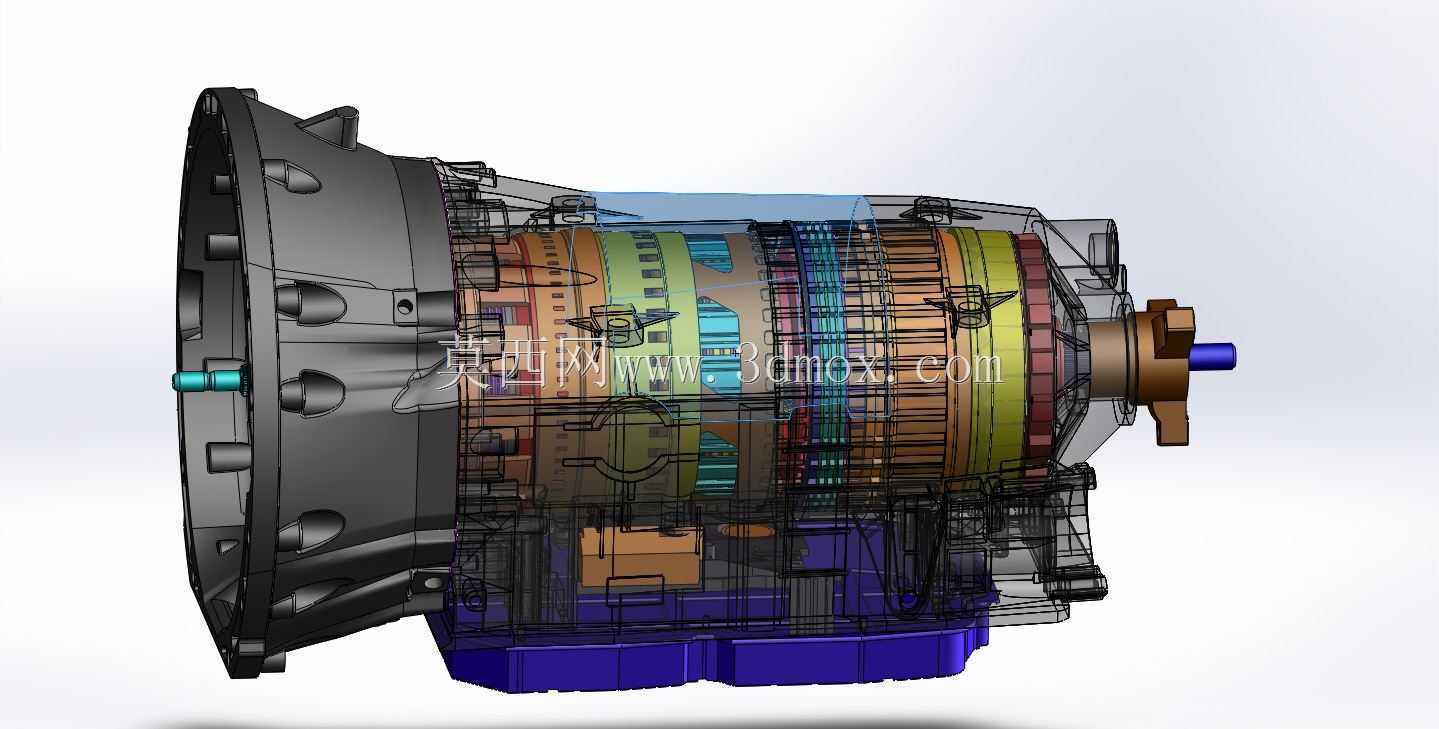

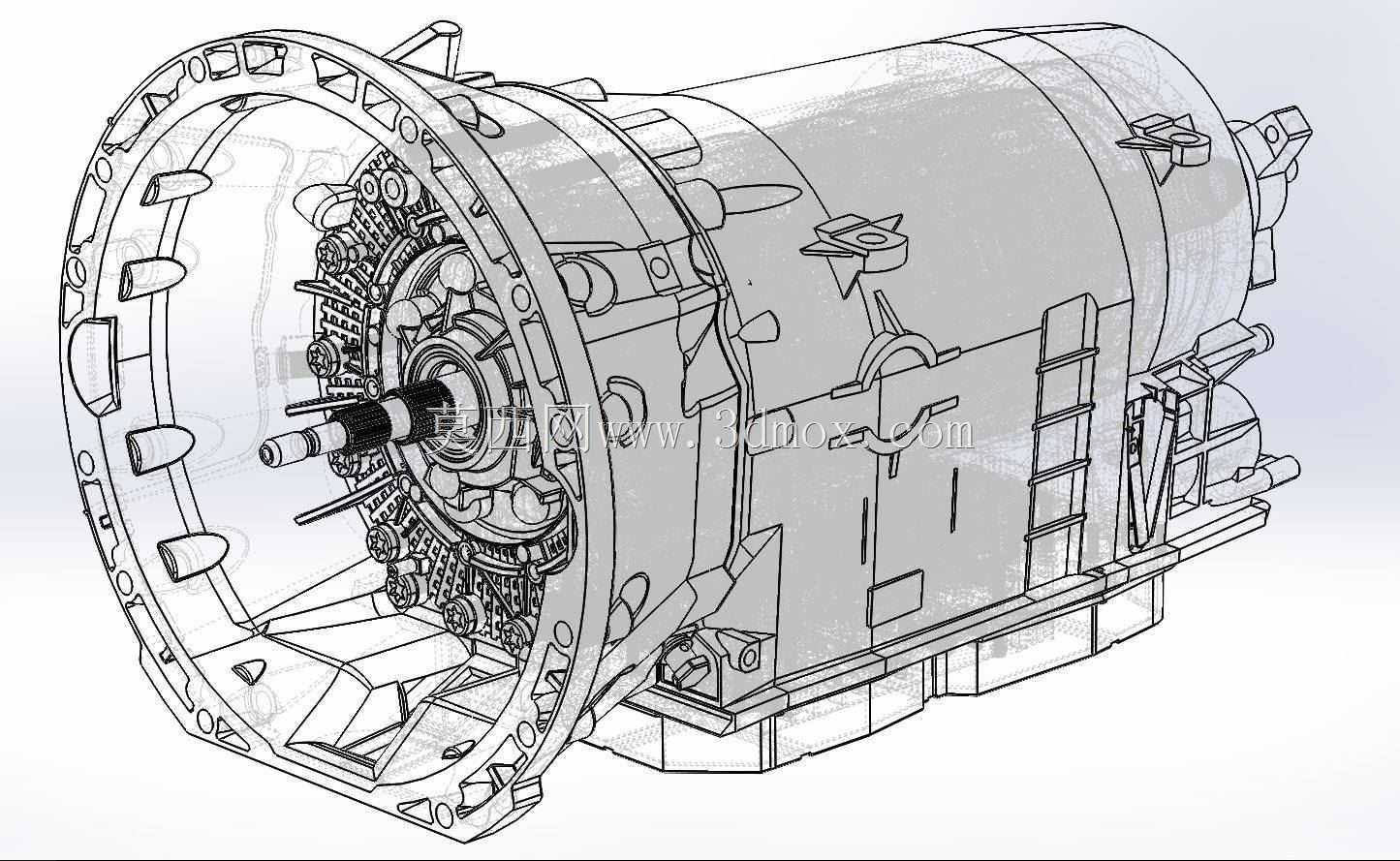

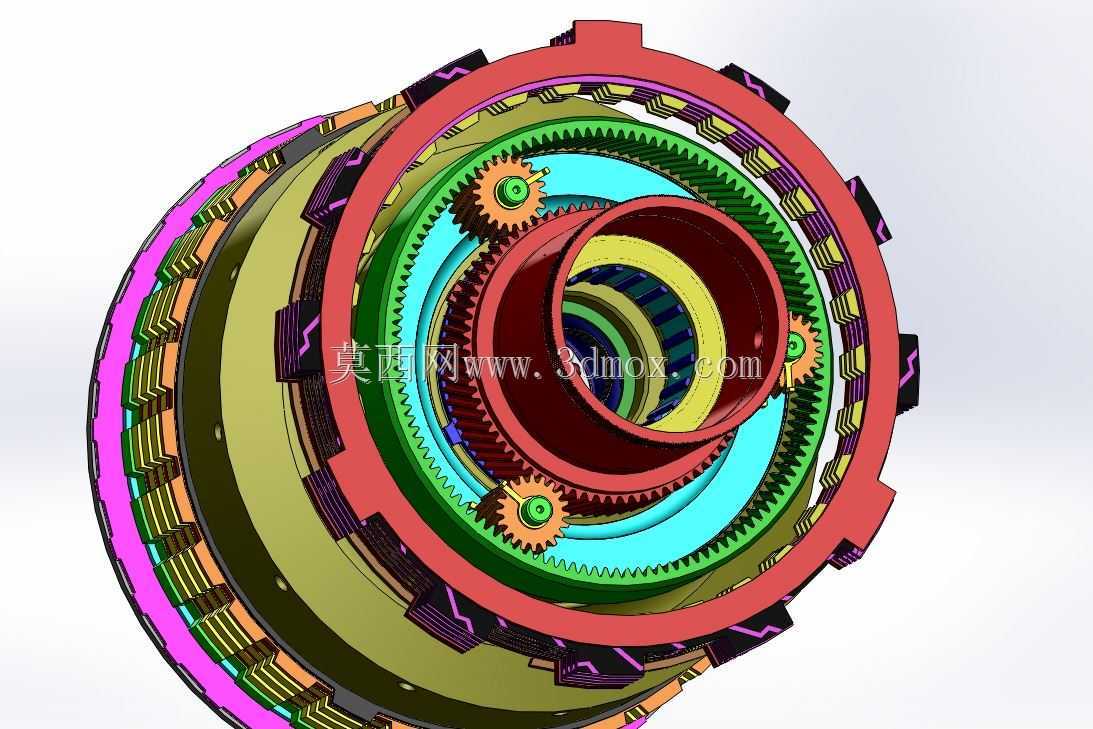

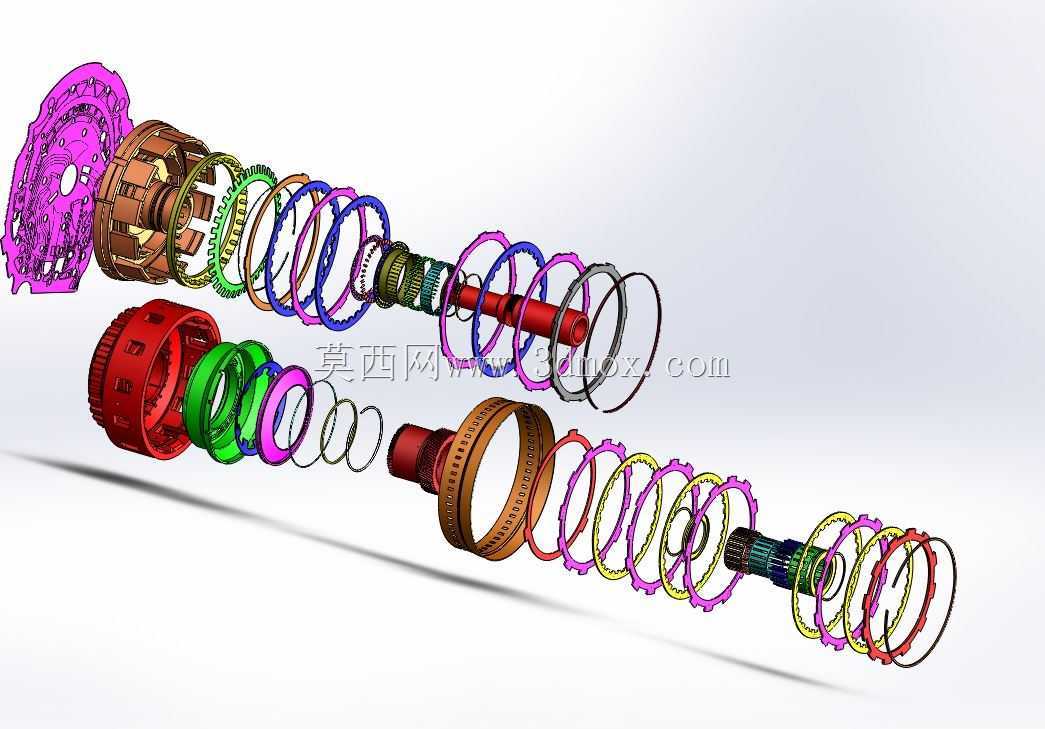

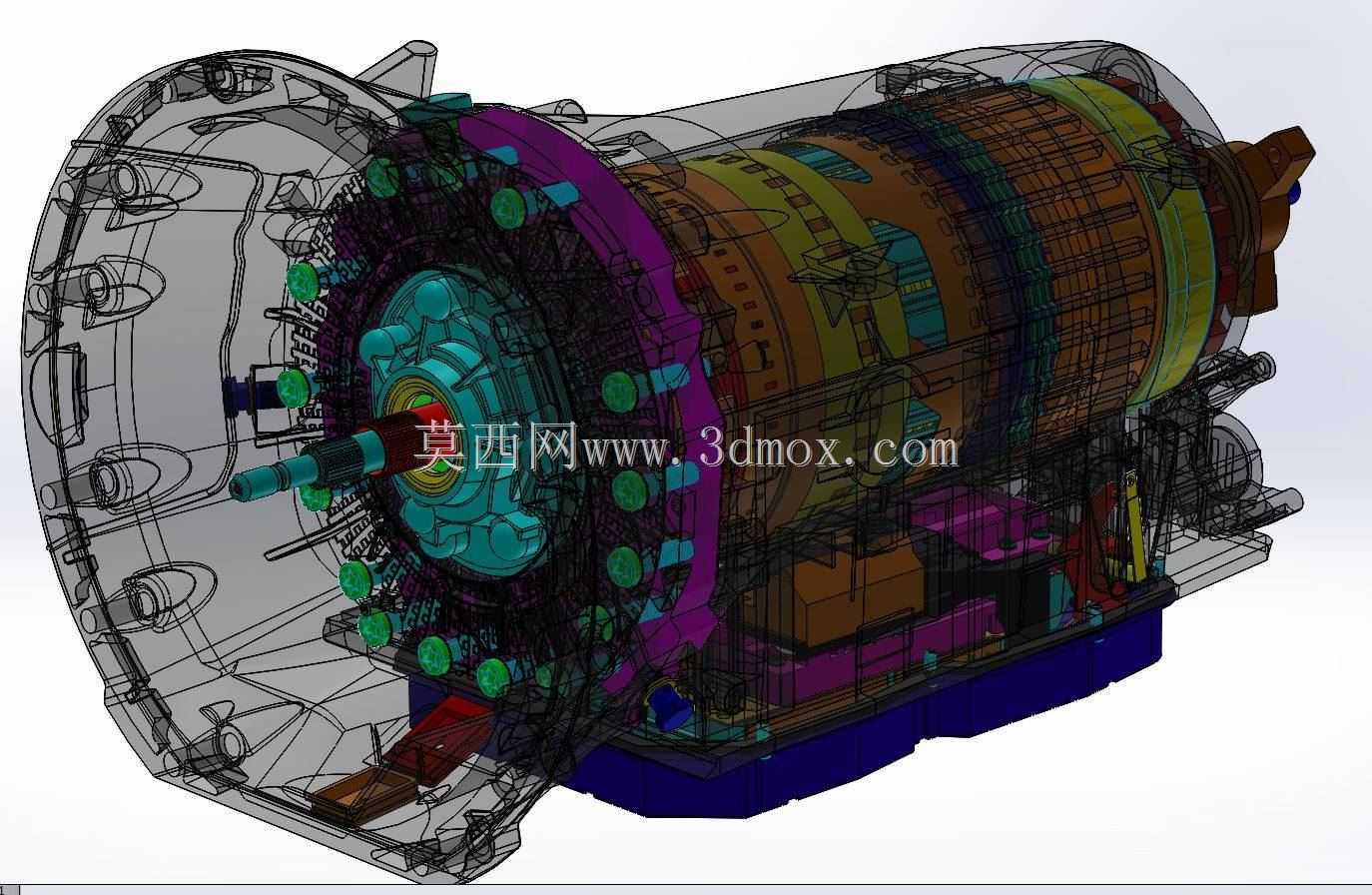

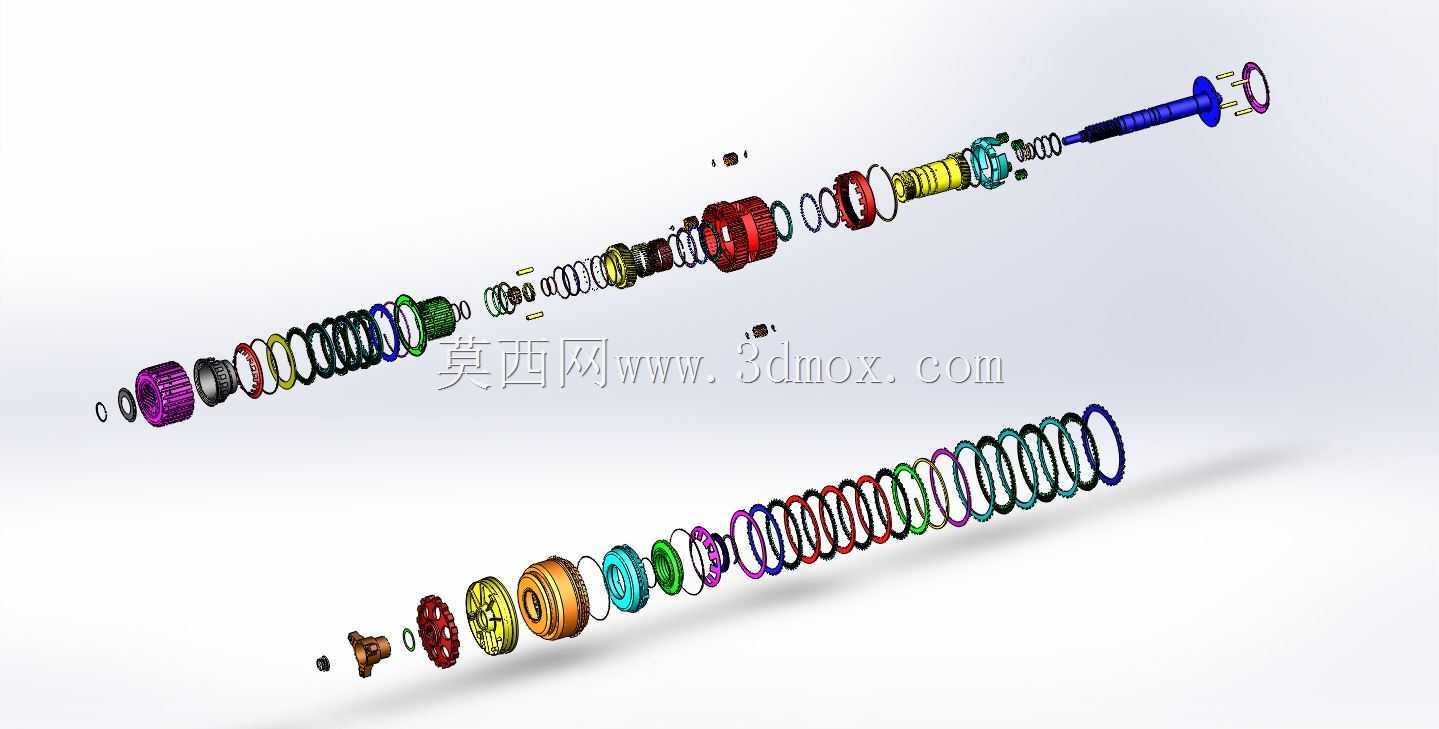

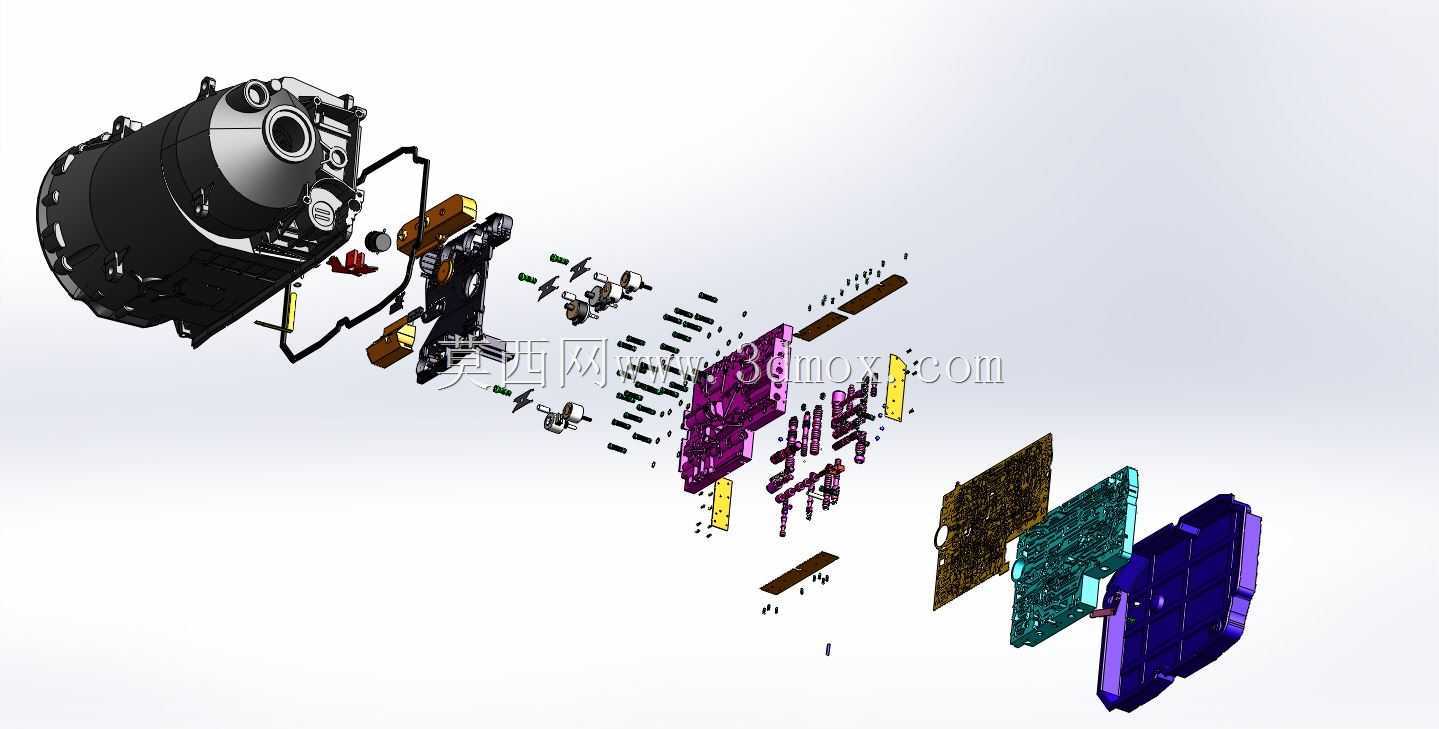

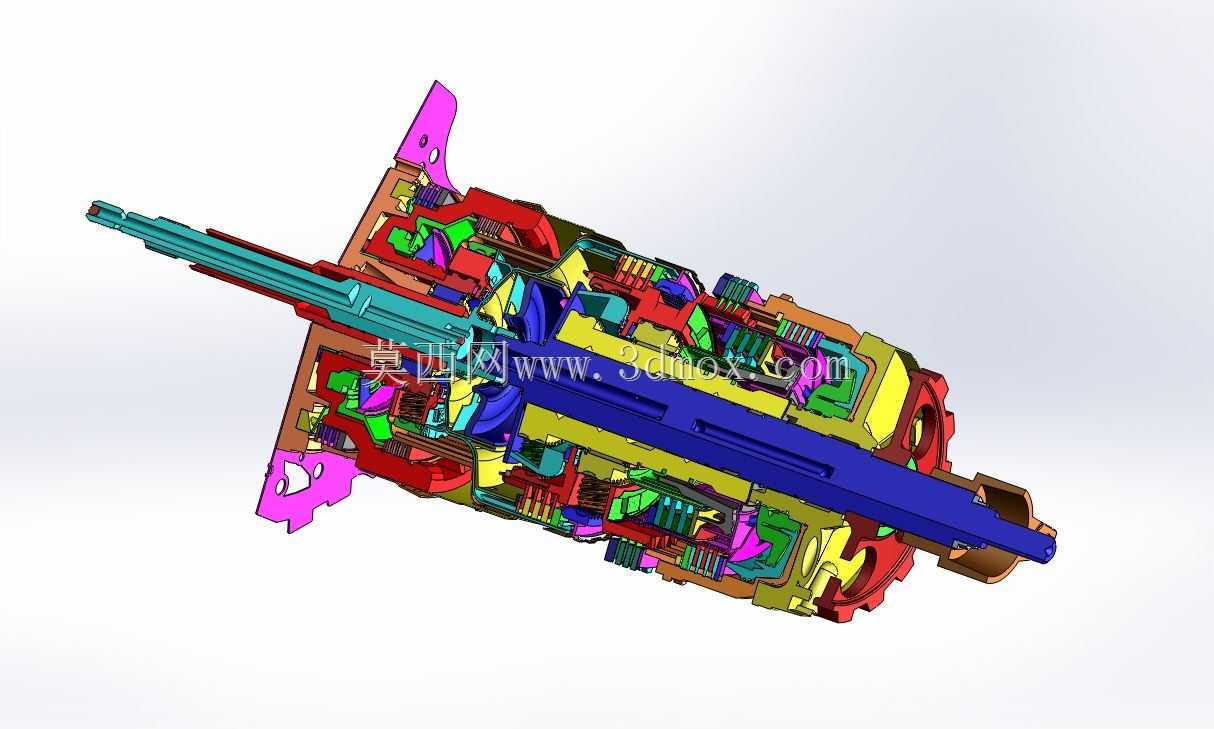

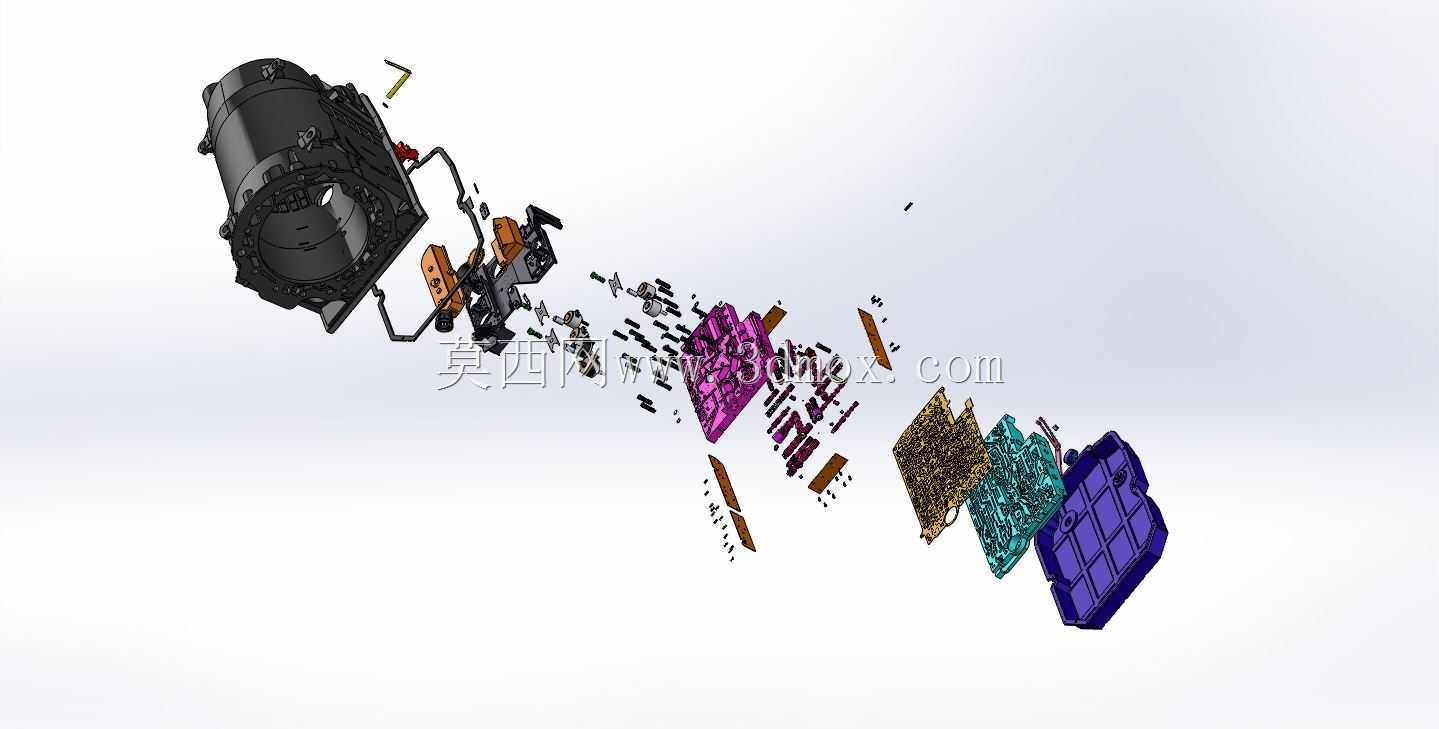

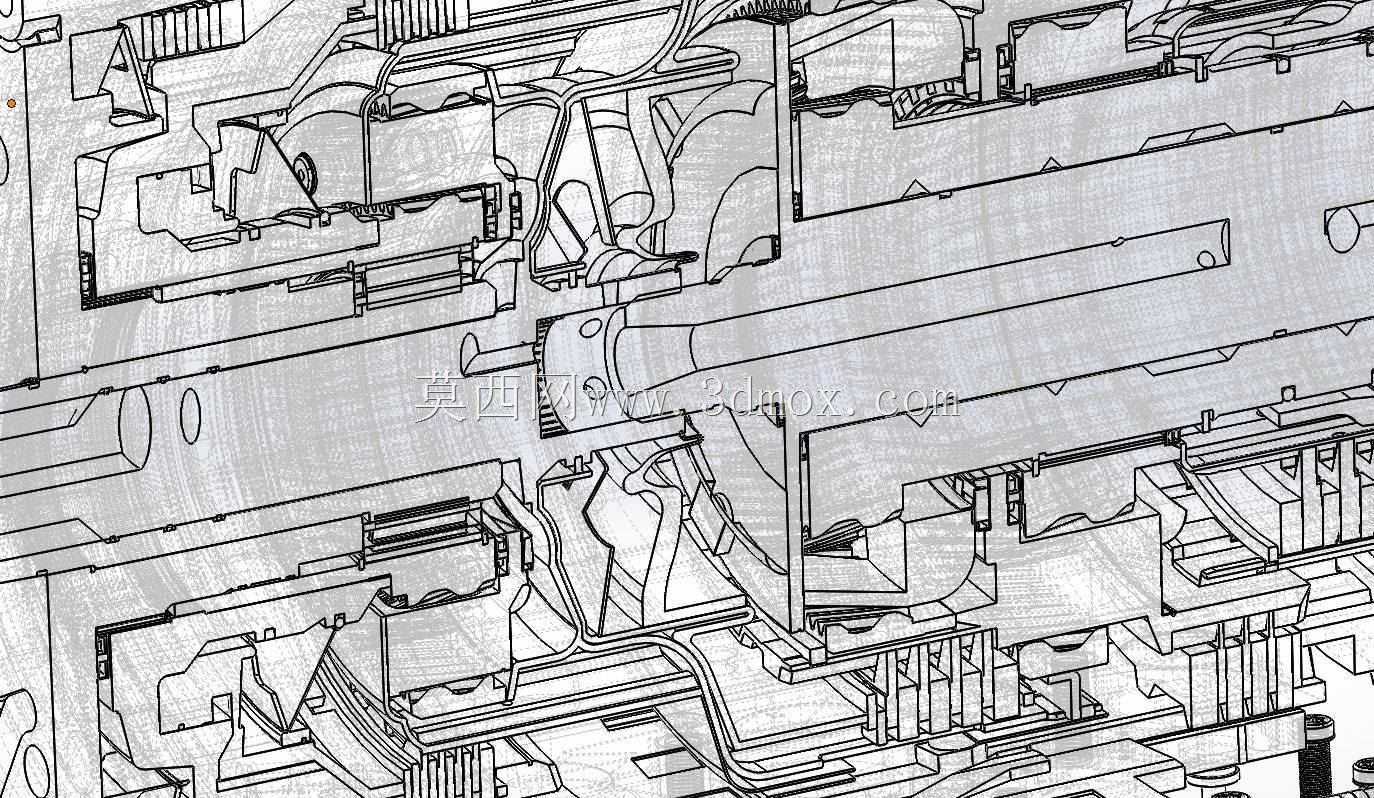

该自动变速传动结构主要适配豪华品牌乘用轿车的前置后驱动力布局，广泛应用于2.0T排量级别的家用及商务乘用车型，核心作用是根据车辆行驶工况、油门开度与车速信号，自动调整传动比，让发动机始终处于最优的工作转速区间，兼顾动力输出平顺性与燃油经济性，同时降低驾驶员的操作强度，适配城市拥堵路况、高速巡航、爬坡超车等多元行驶场景。整套传动结构采用多排行星齿轮组配合多片式湿式离合器、制动器的组合布局，通过不同离合器与制动器的结合锁止，组合出多个前进档位与单个倒车档位，各档位之间的切换通过液压控制油路驱动活塞压紧摩擦片实现，动力传递过程无明显动力中断，换挡冲击被控制在极低水平。设计阶段充分考虑了乘用车型的机舱布局限制，整体采用同轴筒状结构，输入端对接发动机飞轮与液力变矩器，输出端连接后驱传动轴，外部壳体采用一体化铸铝结构，既保证整体结构刚度，又能有效降低整体重量，壳体上预留的多个安装凸台分别用于固定机脚支架、油路阀板、转速传感器与换挡执行机构，安装边界完全适配对应车型的机舱预留空间，无需额外改动周边附属部件即可完成装配。内部的行星齿轮组采用斜齿设计，相比直齿结构啮合更平稳，传动噪音更低，各摩擦片组带有专门的润滑油道，工作时自动变速箱油持续流经摩擦片表面带走热量与磨屑，大幅提升组件使用寿命；液压控制模块集成在壳体下部，通过精密加工的油道将高压油液输送到各个执行元件，配合电磁阀精准控制油压，实现换挡过程的精准时序控制，避免换挡顿挫与打滑问题。整套结构的输入轴、输出轴保持同轴线布置，最大程度减少传动过程的动力损耗，外部的密封结构采用多层耐油橡胶密封圈，防止变速箱油渗漏同时阻挡外界灰尘水汽进入内部，各轴承支撑点都设计有专门的润滑油路，保证高速运转时的充分润滑，整体结构在保证传动强度的前提下，尽可能压缩轴向尺寸，适配乘用车型紧凑的机舱布局要求，能够承受对应排量发动机的最大扭矩输出，满足日常行驶、激烈驾驶等不同工况下的可靠性要求。
