方形法兰式带安装耳轴承支撑座

该支撑座属于传动系统中的核心承载零件，主要应用在各类需要对旋转轴提供径向支撑的工业场景中，常见于轻工输送设备、小型农机传动单元、自动化生产线的动力传输工位、普通机床的辅助传动轴定位环节，也可适配小型风机、水泵的转轴支撑需求，能够在中低速、中等载荷的工况下稳定工作，为旋转轴提供精准的定位约束，抵消轴运转过程中产生的径向跳动与偏载力，保障传动过程的同轴度与运转平稳性。

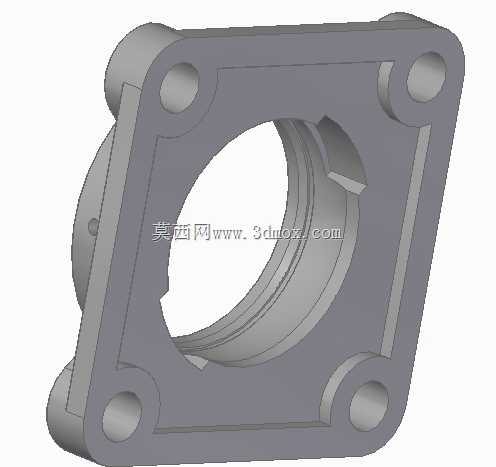

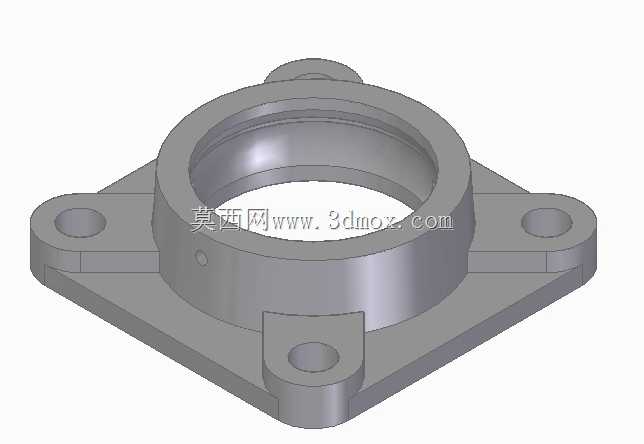

从功能特性来看，该零件采用一体式铸造成型后机加工的结构逻辑，主体为中部带通孔的环形轴承安装腔，内腔设计有适配标准滚动轴承的配合台阶，可直接压入对应规格的深沟球轴承，无需额外加装轴套即可完成轴承的轴向定位；底座为方形法兰结构，三个方向延伸出带通孔的安装耳，安装孔为沉孔设计，可使用内六角螺栓从上方直接将支撑座固定在设备安装基面，沉孔结构能够避免螺栓头突出安装平面，节省设备安装空间，同时三个安装耳的布局既可以保证安装后的连接刚度，又能在一定程度上适配存在微小位置偏差的安装基面，降低安装面的加工精度要求。

设计思路上，该零件优先考虑了安装便捷性与承载合理性，环形主体与方形底座之间采用大圆角过渡，有效降低应力集中系数，避免长期受载后在连接位置出现开裂风险；安装耳的厚度与底座主体厚度保持一致，保障螺栓锁紧时的受力均匀，不会出现局部压溃变形；中部轴承腔的外壁设置有细小的定位凹点，可用于安装时的周向定位标识，也可适配加装润滑脂注油嘴的拓展需求，方便后期维护时补充润滑介质，延长内部轴承的使用寿命。

从安装边界来看，该支撑座的方形底座轮廓规整，三个安装耳的孔位分布对称，安装时需保证基面的平面度不低于0.1mm，轴承腔的轴线与安装基面的垂直度公差控制在0.05mm以内，即可保障轴系运转的同轴度要求；整体结构紧凑，没有多余的外凸结构，可在狭小的设备内部空间完成布置，适配多种不同安装空间的传动布局需求，既可以水平安装承载水平方向的传动轴，也可以垂直安装用于竖直轴系的径向定位，适用场景灵活。
