多规格菱形带座外球面轴承组件

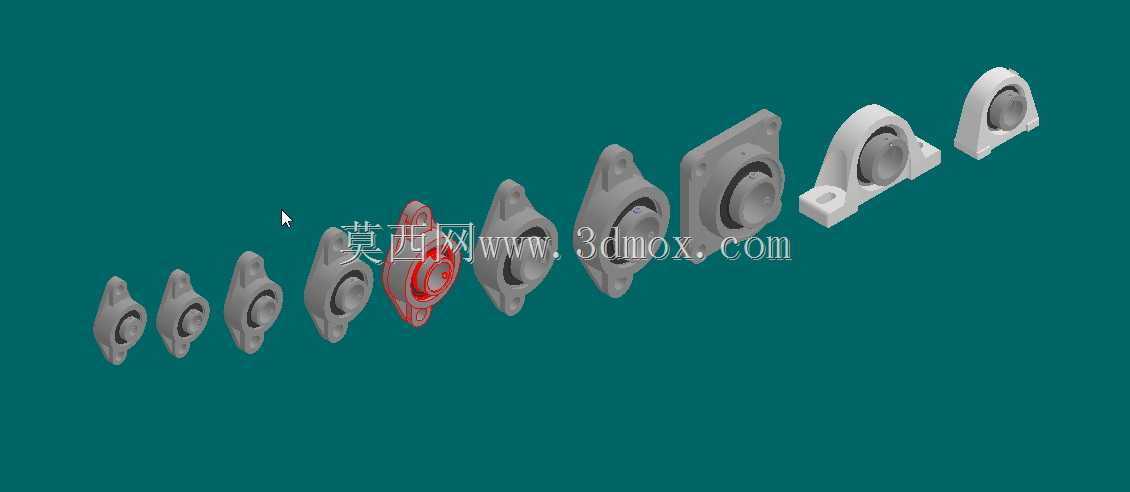

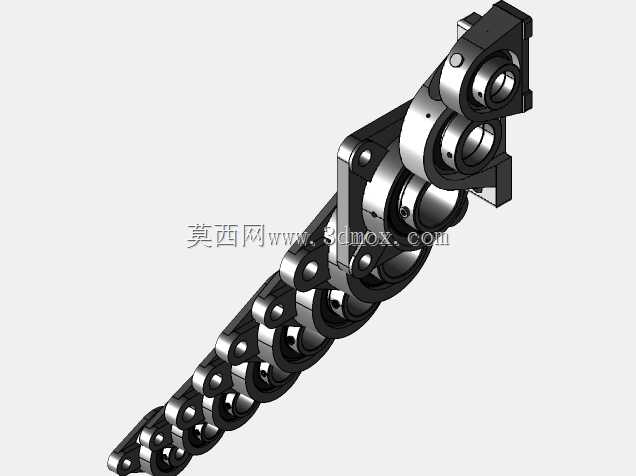

本次呈现的是覆盖UCFL201至UCFL210、NAPASE40、NAPASE30等多规格的菱形带座外球面轴承组件，这类组件是工业传动系统中应用极为广泛的支撑部件，主要用于各类输送设备、食品加工机械、农业机械、纺织机械以及轻工自动化生产线的转轴支撑场景，能够在多粉尘、一定湿度的复杂工况下为旋转轴提供稳定的径向与轴向支撑，补偿轴安装过程中产生的少量同轴度误差，降低轴系运转的振动与噪音。

从实际用途来看，这类带座轴承无需额外设计复杂的轴承安装座，可直接通过菱形座上的两个安装孔固定在设备机架的安装平面上，大幅简化设备的轴系设计流程，缩短设备装配调试周期，尤其适合中小型传动辊道、皮带输送机的从动辊、主动辊两端支撑，也可用于小型风机、水泵的转轴定位，在各类非标自动化设备的改造升级项目中，这类标准化的带座轴承能够快速替换老旧损坏的支撑部件，减少设备停机维护时间。

产品功能特性上，该系列轴承采用外球面球轴承与菱形冲压/铸造轴承座组合的结构，轴承外圈为球面设计，与轴承座的凹球面配合可实现自动调心功能，能够适应轴受力弯曲或安装面不平整带来的角度偏差，轴承内置的密封结构可有效阻挡外界粉尘、水汽进入轴承内部滚道，同时锁住内部润滑脂，延长轴承的维护周期，部分规格的轴承还配备了注油嘴，可在设备不停机的状态下补充润滑脂，适配长时间连续运转的工业生产场景。

设计思路层面，该系列轴承座采用菱形的安装轮廓，相比方形座占用的安装空间更小，两个安装孔的中心距根据轴承规格不同做了标准化的尺寸梯度设计，同系列不同载荷等级的轴承可在一定范围内适配相近的安装孔位，给设备设计阶段的选型预留了调整空间，轴承与座体采用过盈配合加顶丝锁紧的固定方式，可将轴承内圈与转轴牢固锁定，避免轴运转过程中轴承内圈与轴发生相对滑动磨损。

外形尺寸与安装边界方面，不同规格的组件对应不同的轴径适配范围，从UCFL201适配的12mm轴径到UCFL210适配的50mm轴径，整体安装高度、安装孔中心距、座体总长度都随规格增大呈线性梯度变化，菱形座的安装平面平整度公差控制在行业标准范围内，安装孔为通孔设计，可适配螺栓穿过式安装，轴承座的外轮廓做了圆角过渡处理，避免安装过程中划伤操作人员，同时减少应力集中提升座体的结构强度，在安装时需要预留出轴承注油、后期维护的操作空间，避免周边结构件遮挡注油位置或干涉轴承的调心活动范围。
