壁挂式带轴承支撑的墙装转轴支座结构

这款带支座的墙式支撑结构，主要应用于需要将转轴类部件固定在垂直立面的工业场景中，常见于轻型输送线侧边的从动辊支撑、小型设备外置传动轴的定位、工装夹具侧装旋转机构的承载，也可用于自动化设备旁侧的导向轴固定场景，能够在垂直安装面上为旋转轴提供稳定的径向与轴向支撑，避免转轴运转时出现偏摆、窜动的问题。

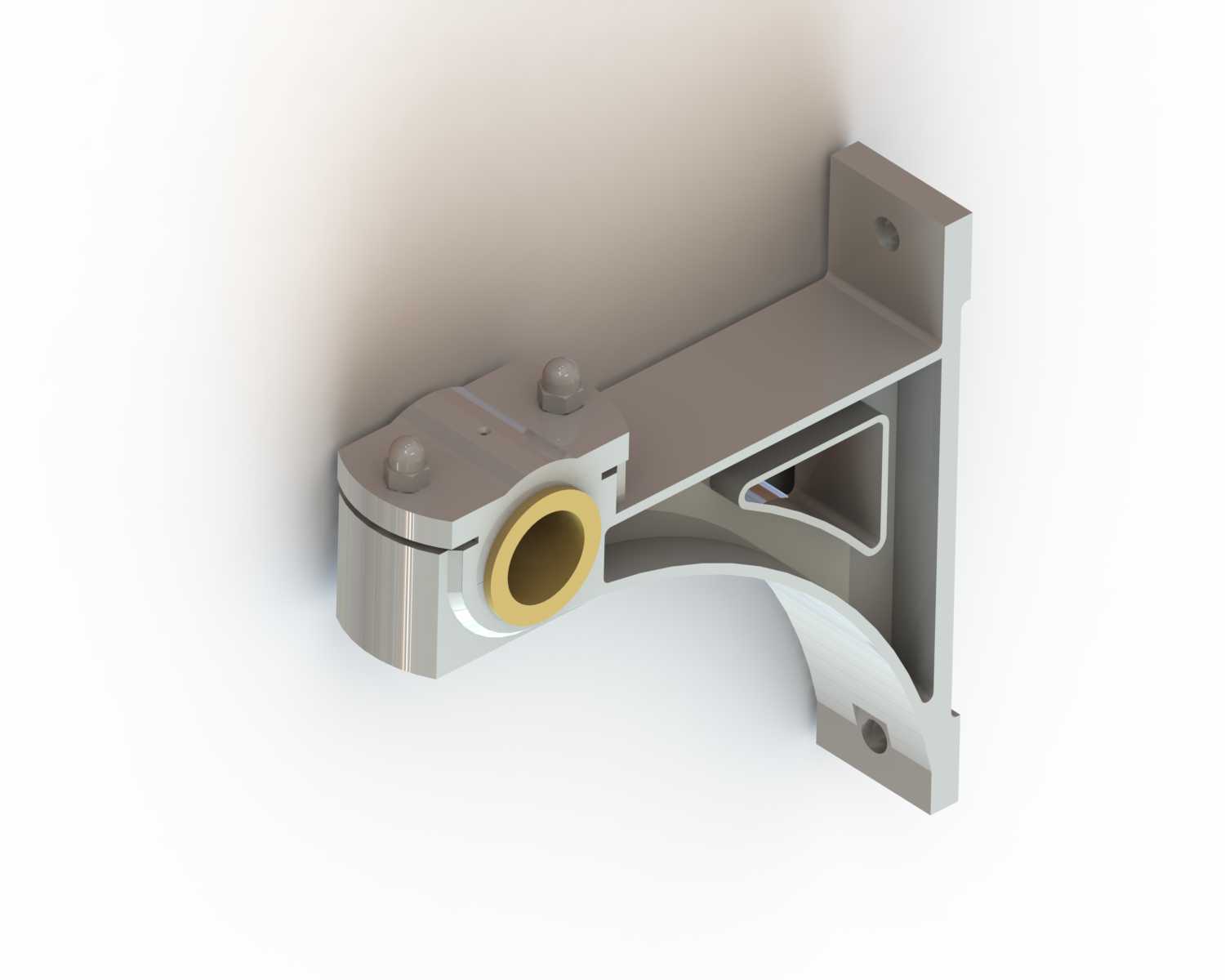

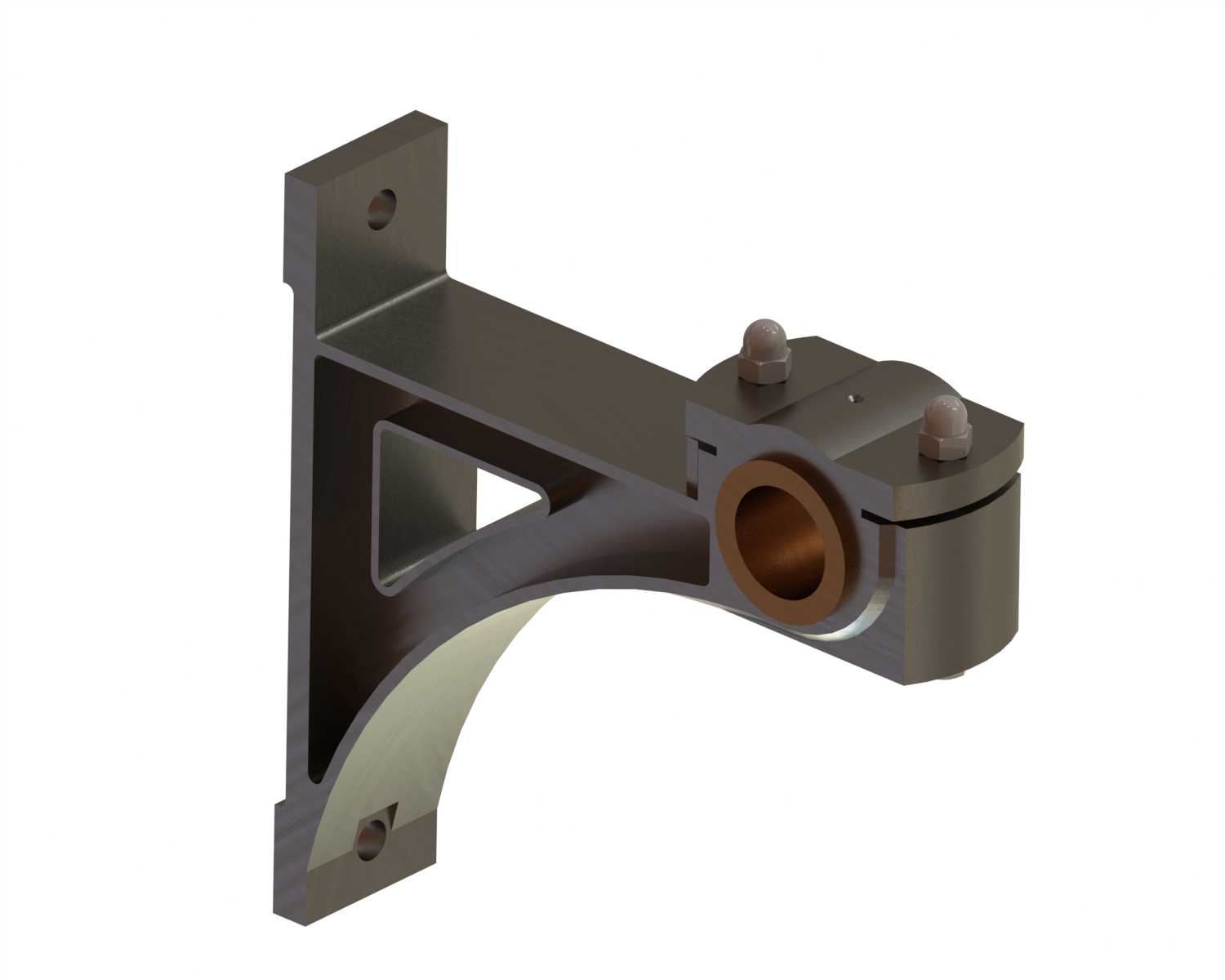

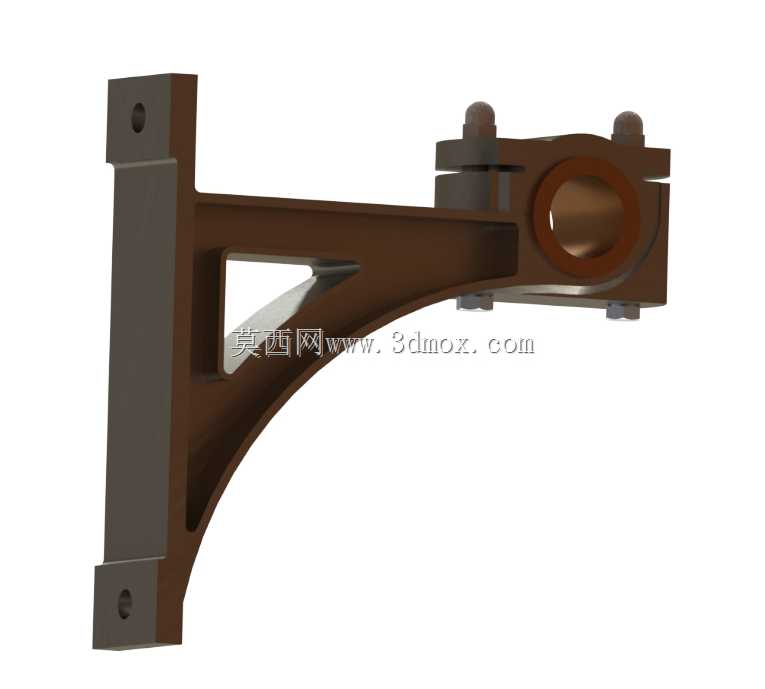

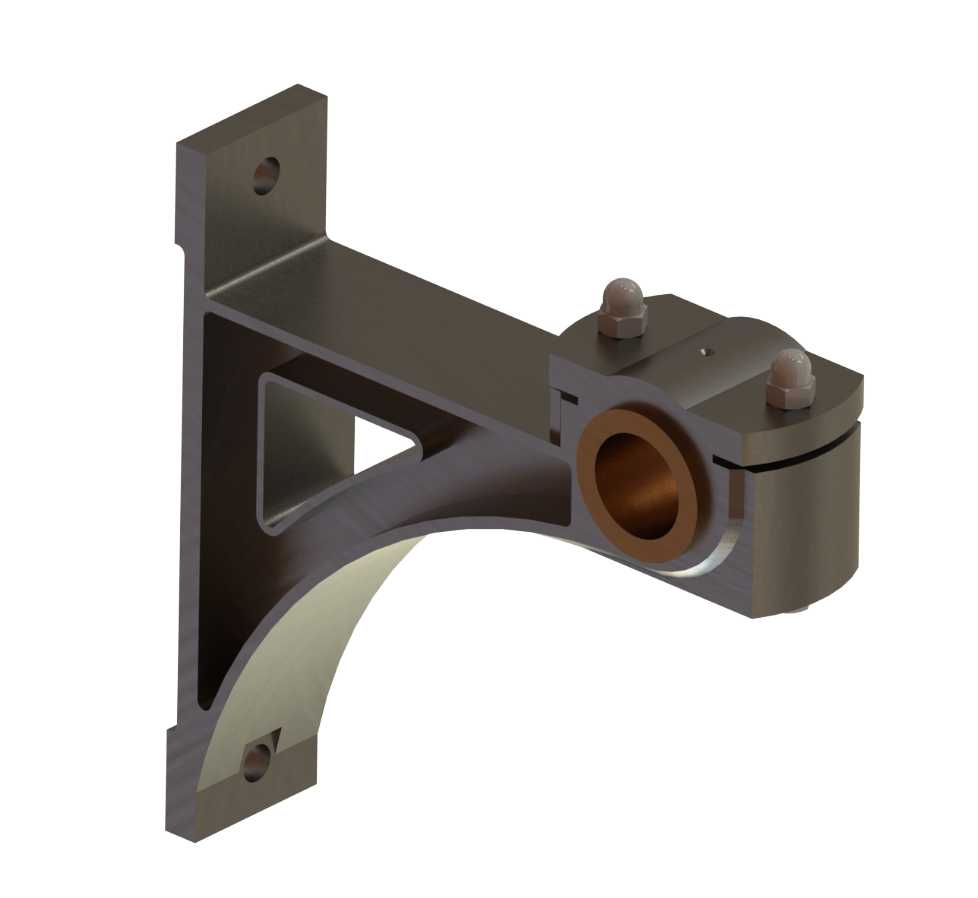

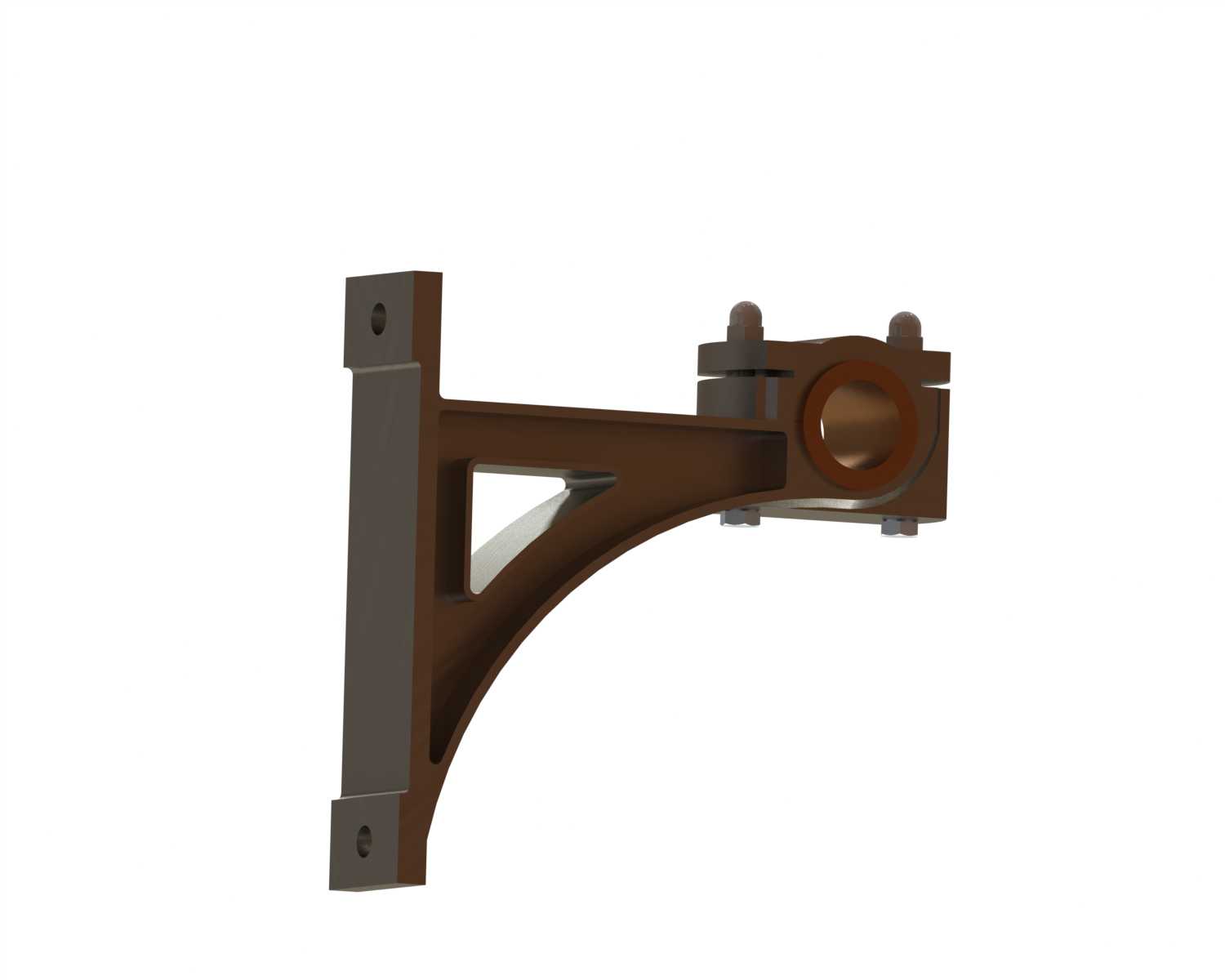

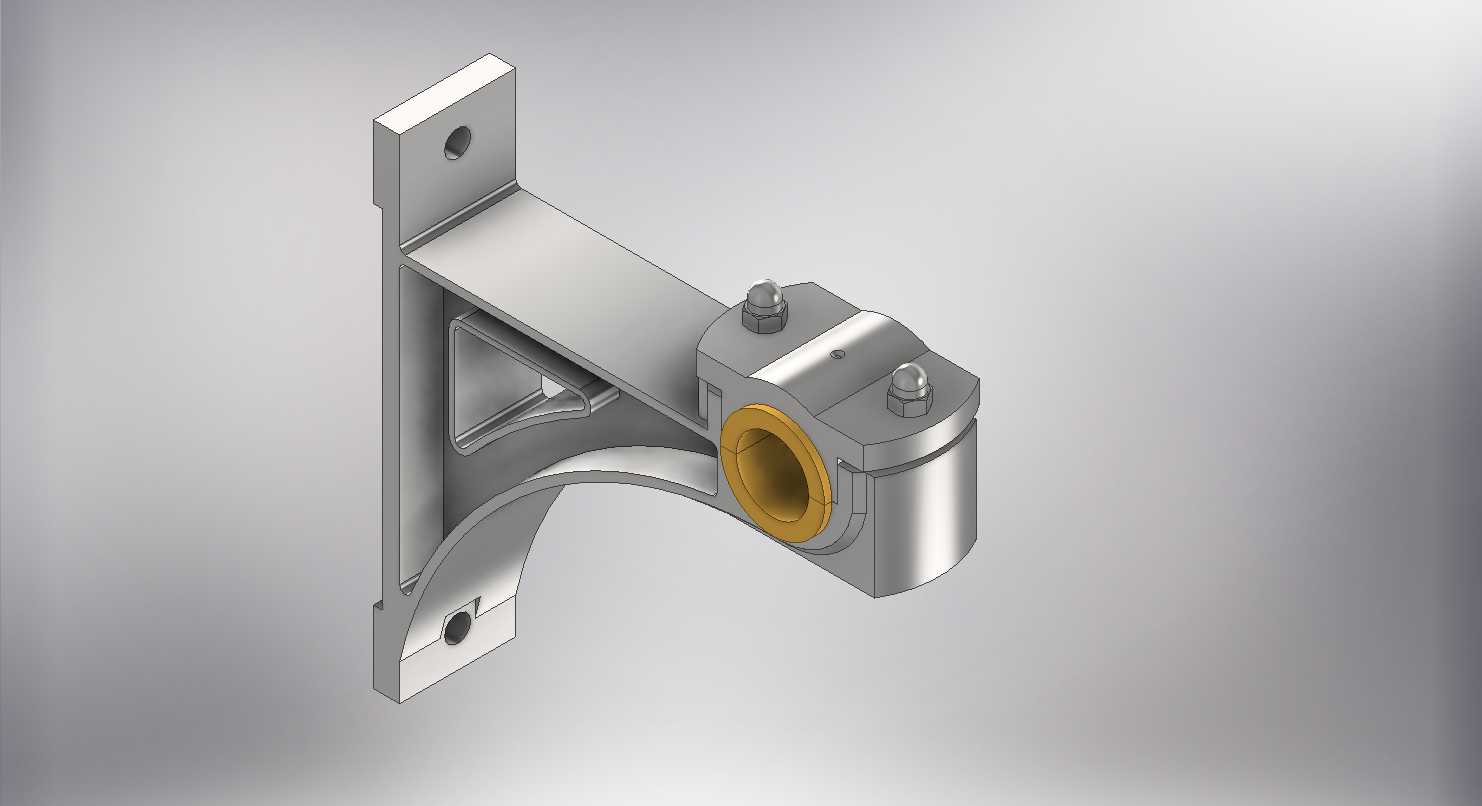

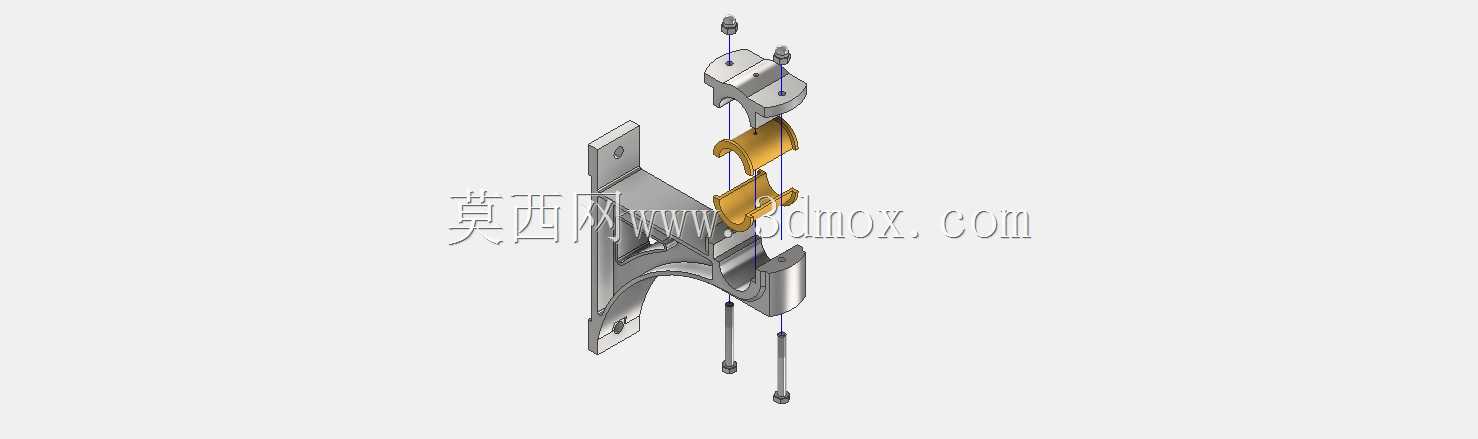

从功能特性来看，该支座采用一体化壁挂安装板与支撑臂的结构设计，安装板上预留了两个上下排布的安装孔，可通过螺栓直接固定在墙面、设备立板、型材框架的垂直面上，安装板与支撑臂之间增设了三角加强筋结构，能够有效分散支撑端承受的径向载荷，避免悬臂结构长期受力出现形变弯折。支撑末端的轴承安装座采用剖分式夹紧结构，通过两颗锁紧螺栓即可实现对轴承外圈的夹紧固定，既方便轴承的拆装更换，也能适配一定尺寸公差范围内的同规格轴承，轴承内圈配套了耐磨衬套，能够降低转轴转动时的摩擦损耗，同时减少转轴与支座之间的硬接触磨损，延长整体结构的使用寿命。支撑臂下方还设置了弧形护板结构，既可以遮挡轴承位置避免灰尘、切削碎屑直接进入轴承配合面，也能提升整体结构的抗扭刚度，减少支撑端的振动传导。

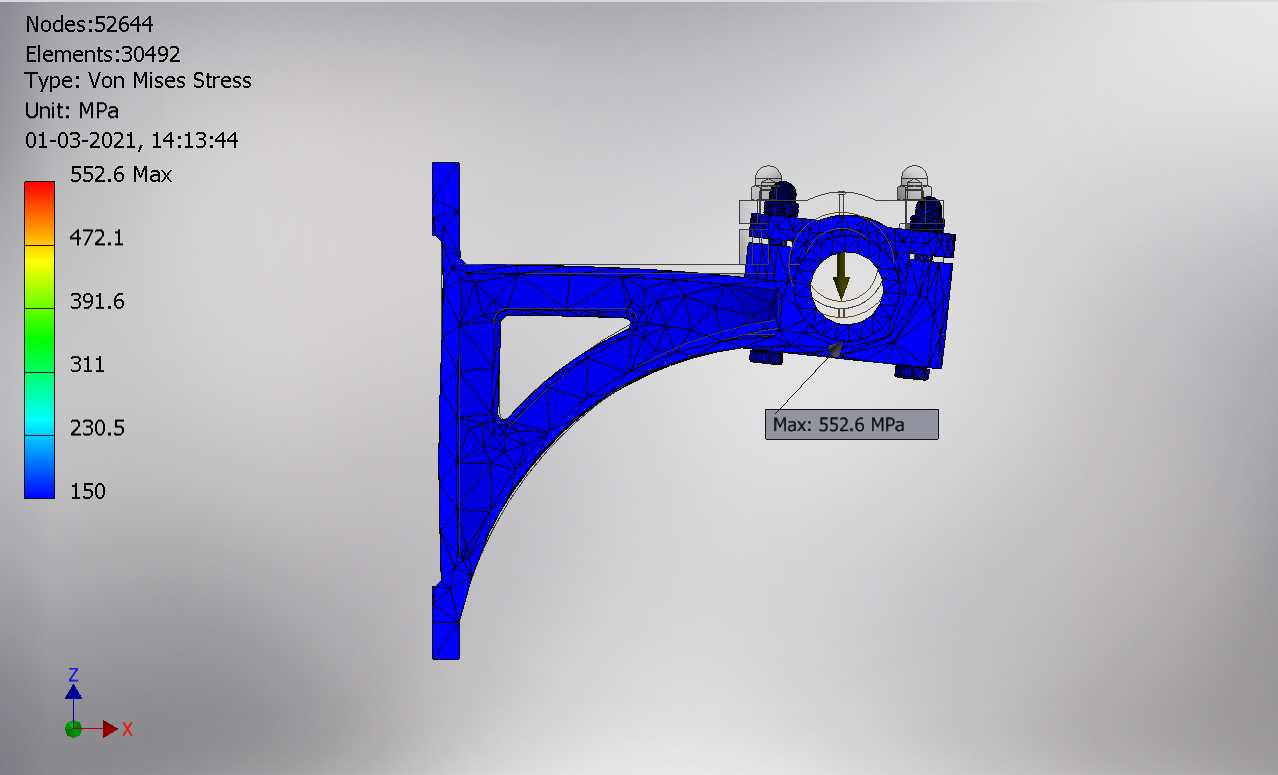

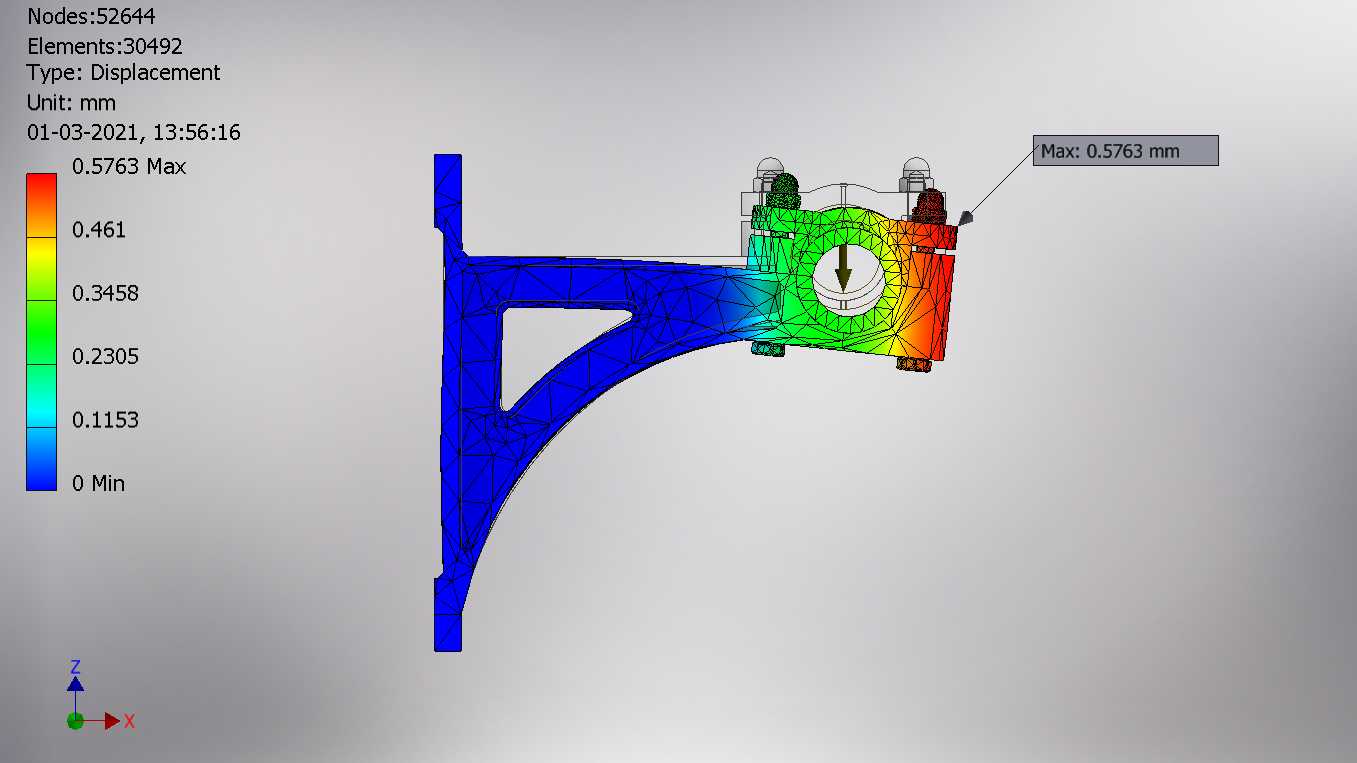

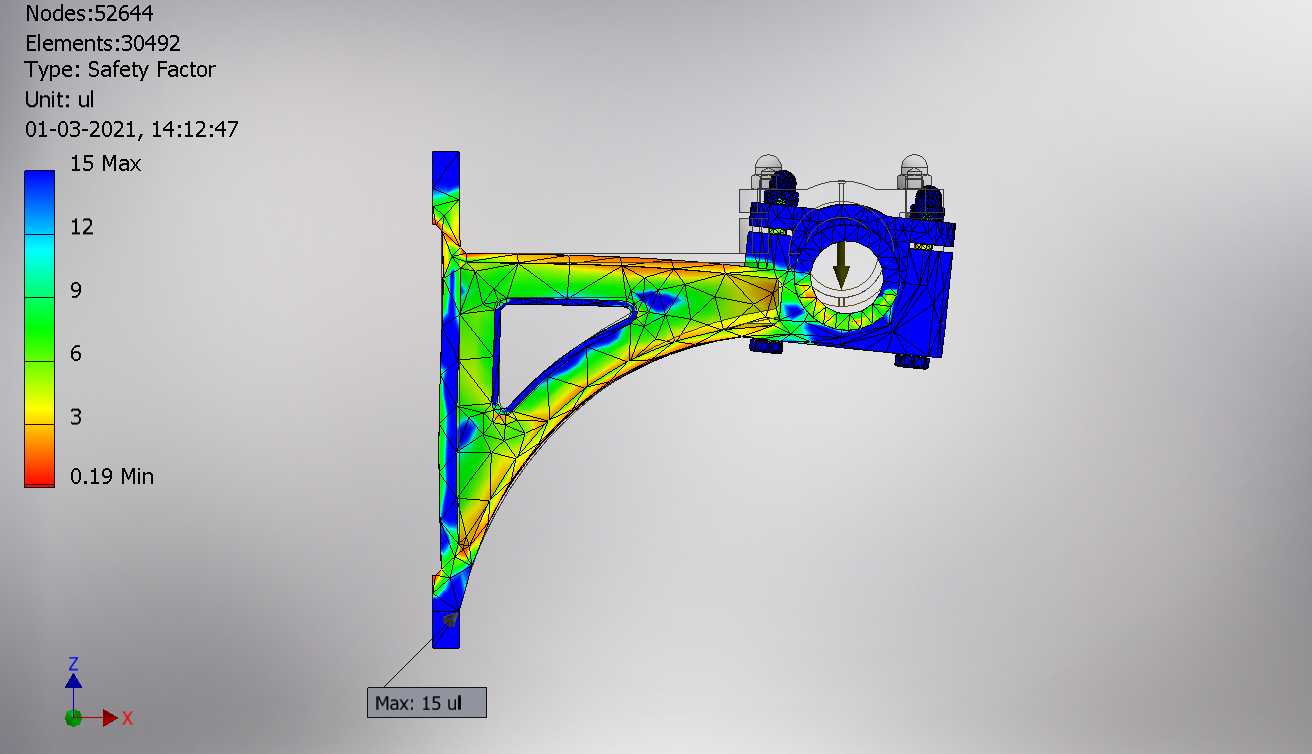

在设计思路上，这款支座优先考虑了壁挂安装的空间适配性，整体结构沿垂直安装面向外侧延伸的长度控制在合理范围内，既保证转轴与安装面之间留有足够的操作、维护空间，也尽可能缩短悬臂长度来降低弯矩对安装固定点的载荷影响。安装板的尺寸设计适配常规的M8-M10规格安装螺栓，两个安装孔的孔距符合通用工业型材、设备立板的安装孔位标准，无需额外打孔适配即可完成固定。轴承安装座的内孔尺寸适配常用的轻型滚动轴承，夹紧螺栓的位置预留了足够的扳手操作空间，日常维护时无需拆解整个支座即可完成轴承的锁紧、更换操作。整体外形采用圆角过渡处理，避免尖锐棱角对安装、操作人员造成划伤，所有受力部位的壁厚都经过载荷校核，在满足承载要求的前提下尽可能减少材料用量，兼顾结构强度与轻量化需求。

从安装边界来看，该支座安装时需要保证安装面的平面度公差在0.1mm以内，避免安装后支座出现倾斜导致轴承同轴度偏差，安装固定时需要在螺栓处加装防松垫圈，避免设备运行振动导致螺栓松动。支撑端的转轴同轴度需要控制在0.05mm以内，防止转轴转动时出现卡滞、轴承偏磨的问题，整体结构的额定径向承载适配轻型旋转载荷场景，不适用于重载冲击的传动工况。
