桌面式圆形网络路由调制解调器结构设计

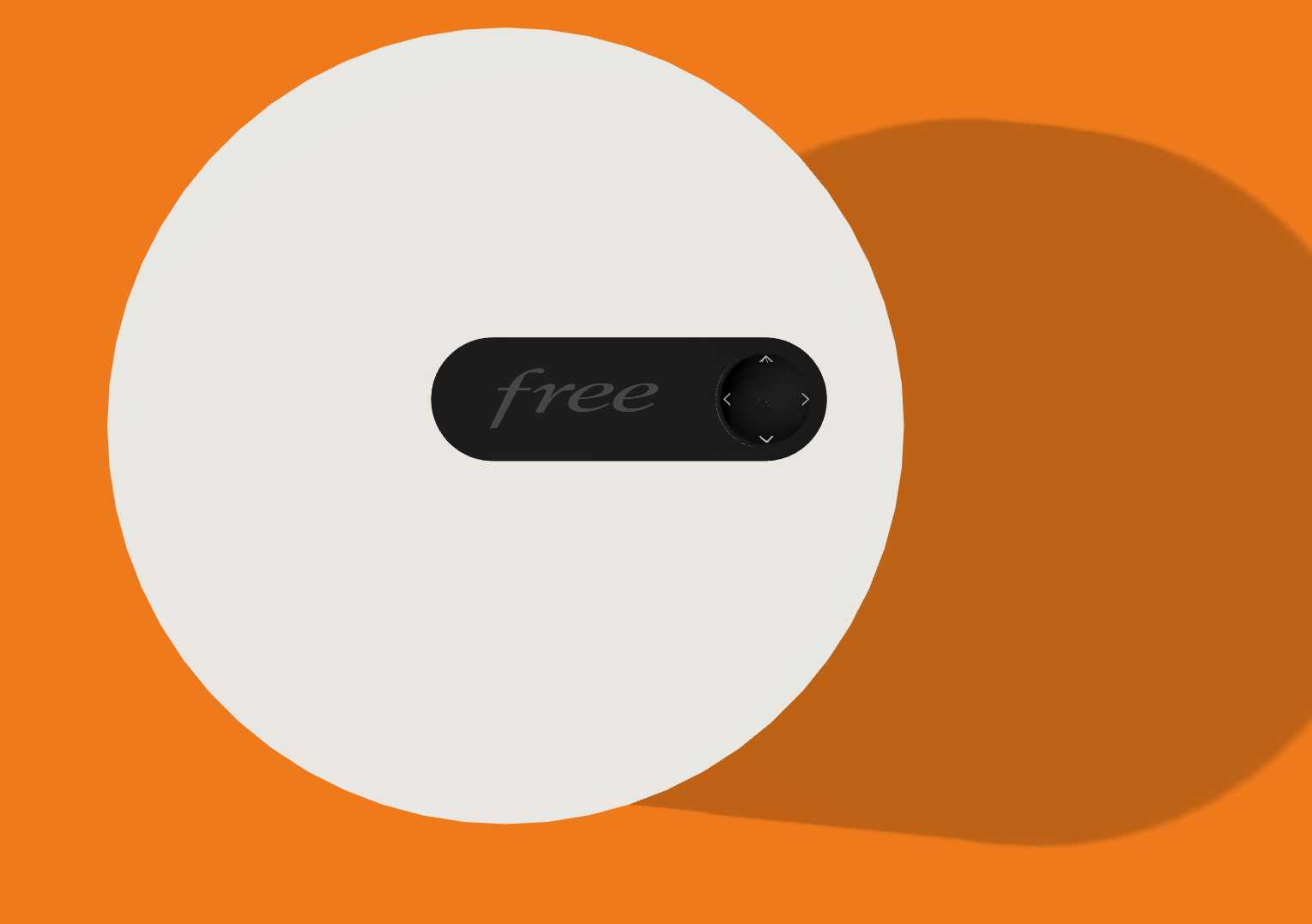

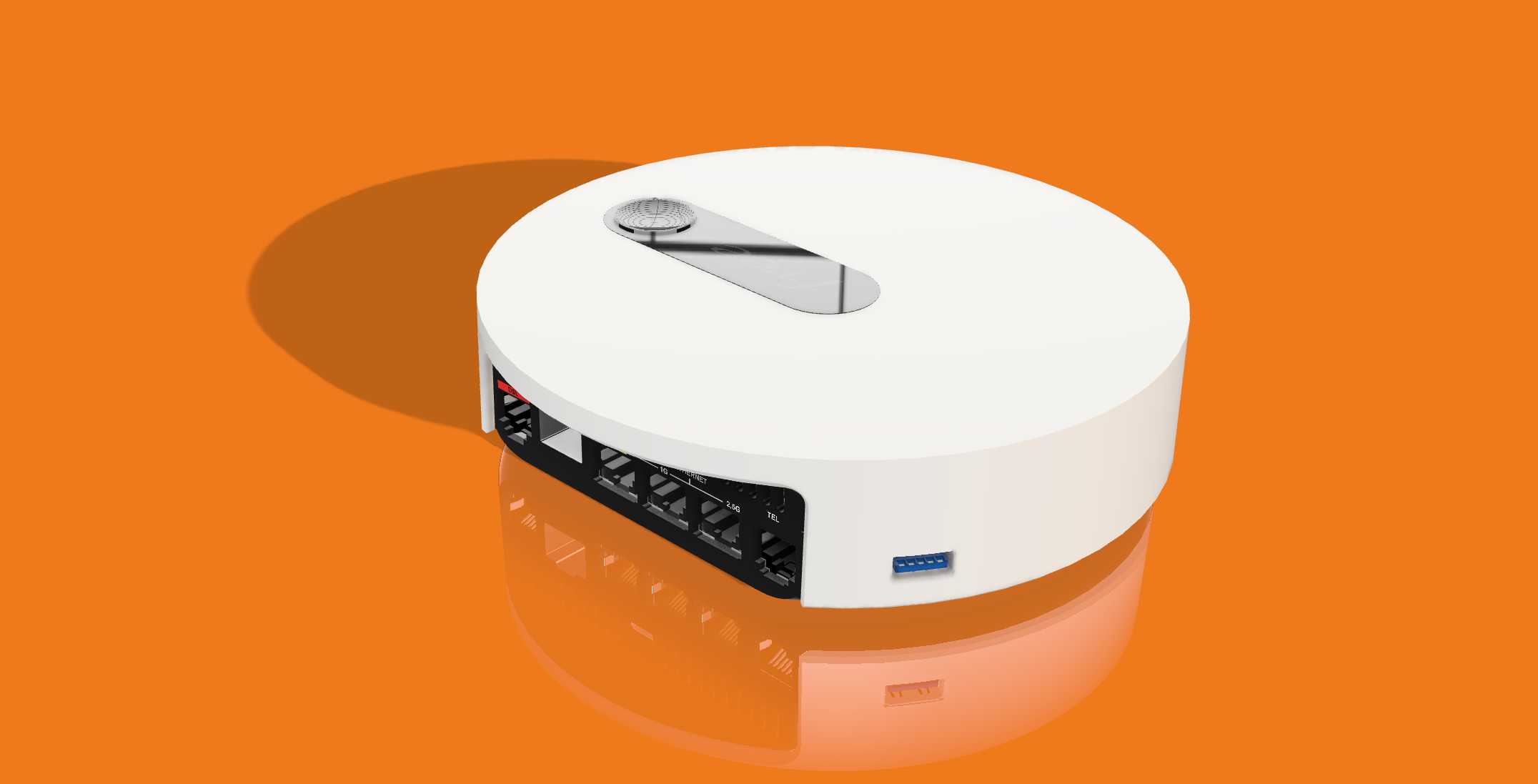

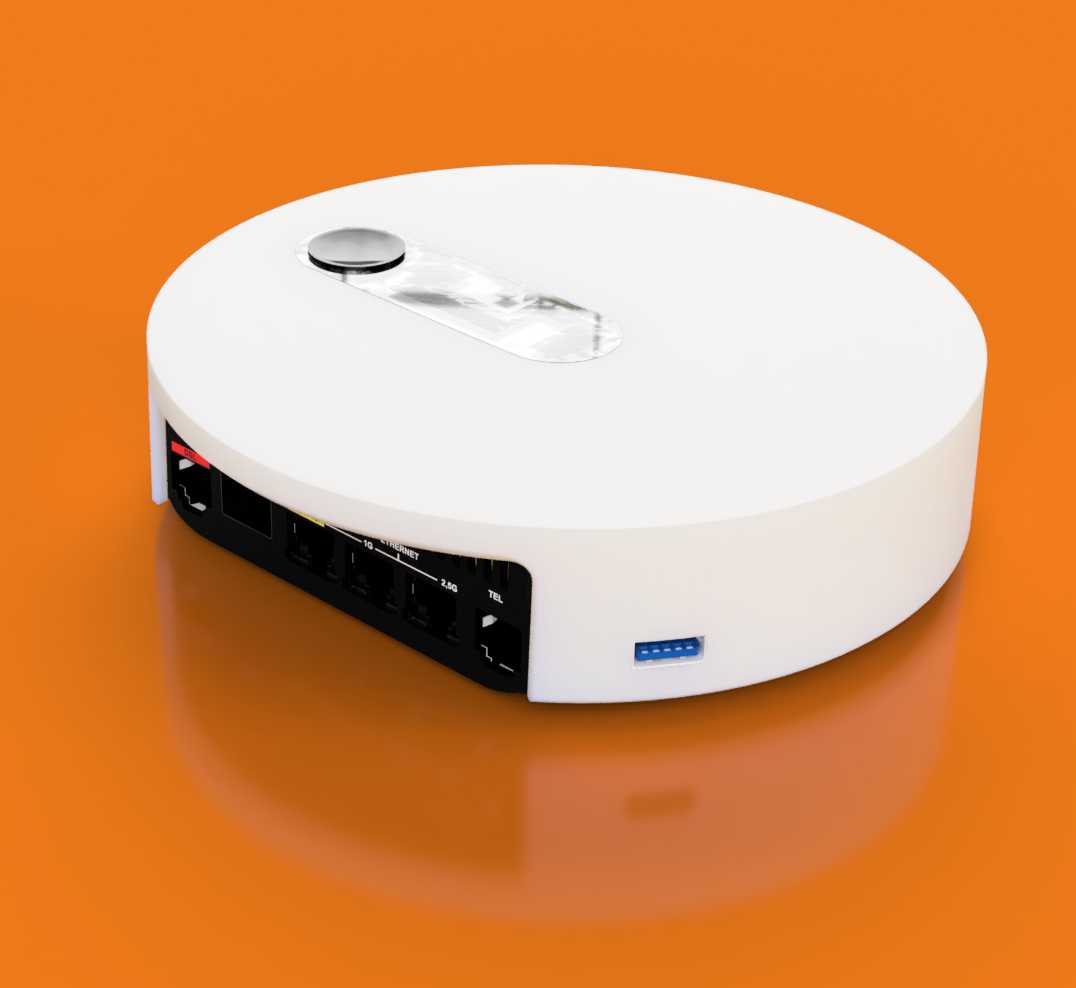

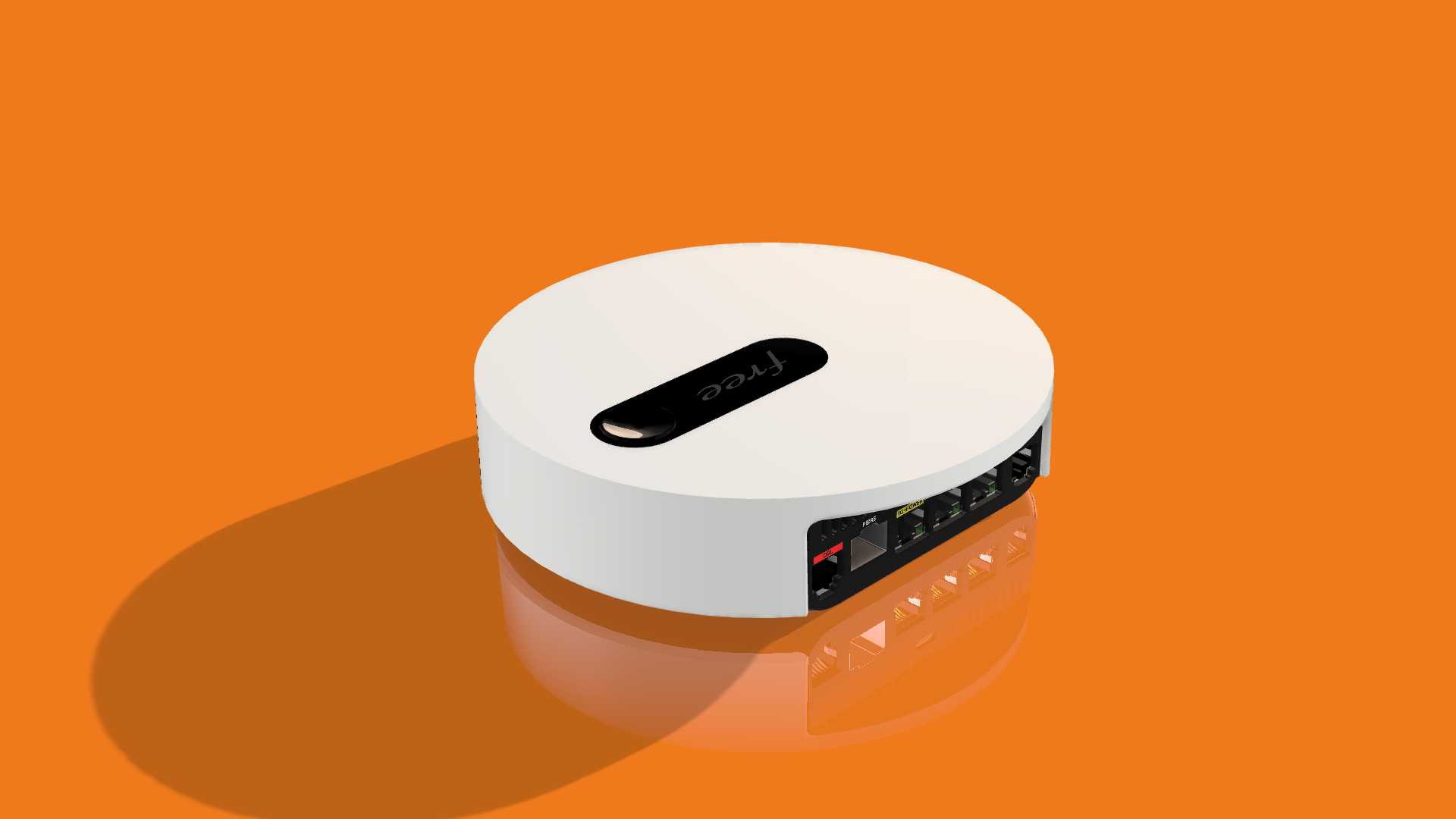

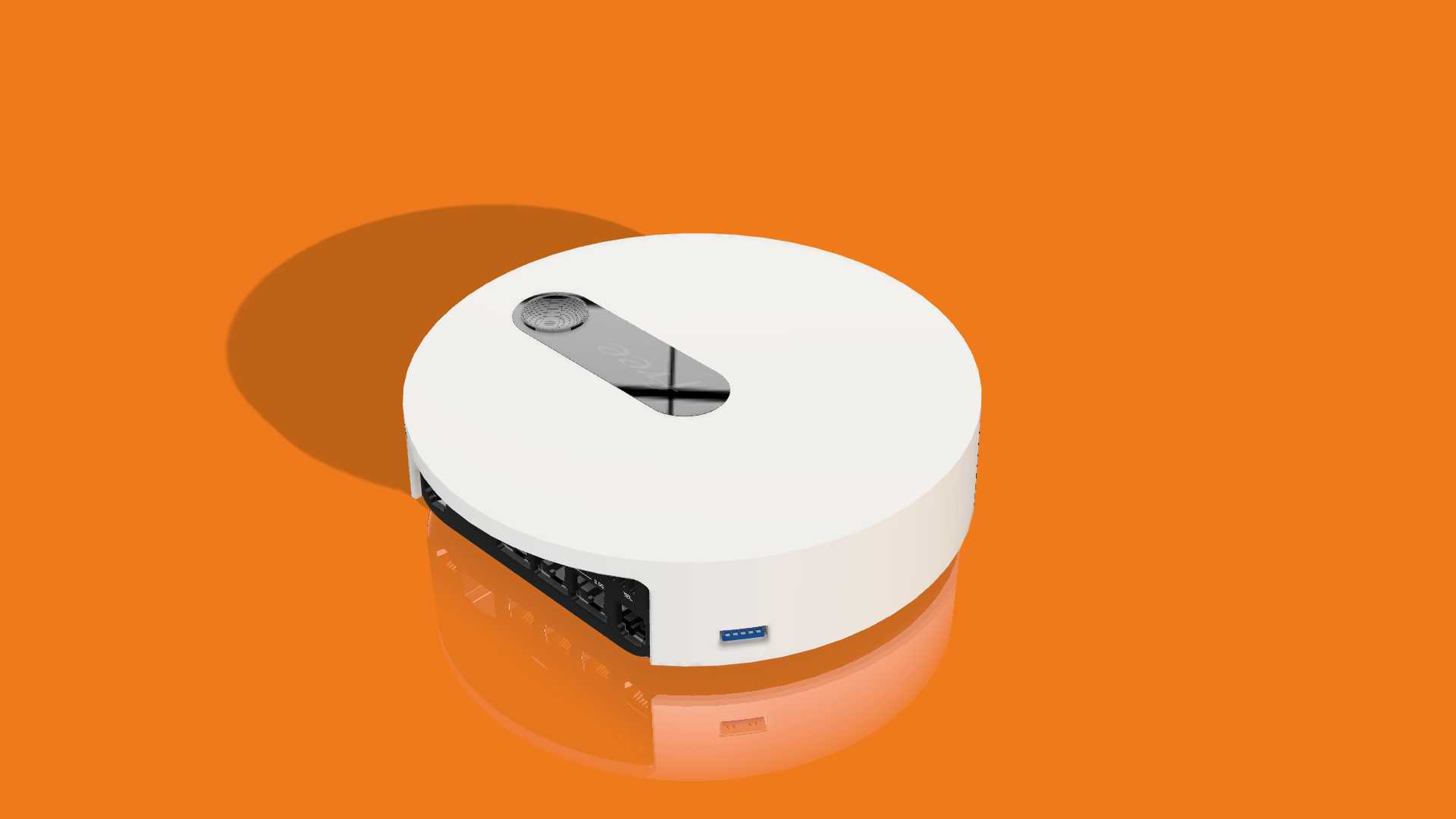

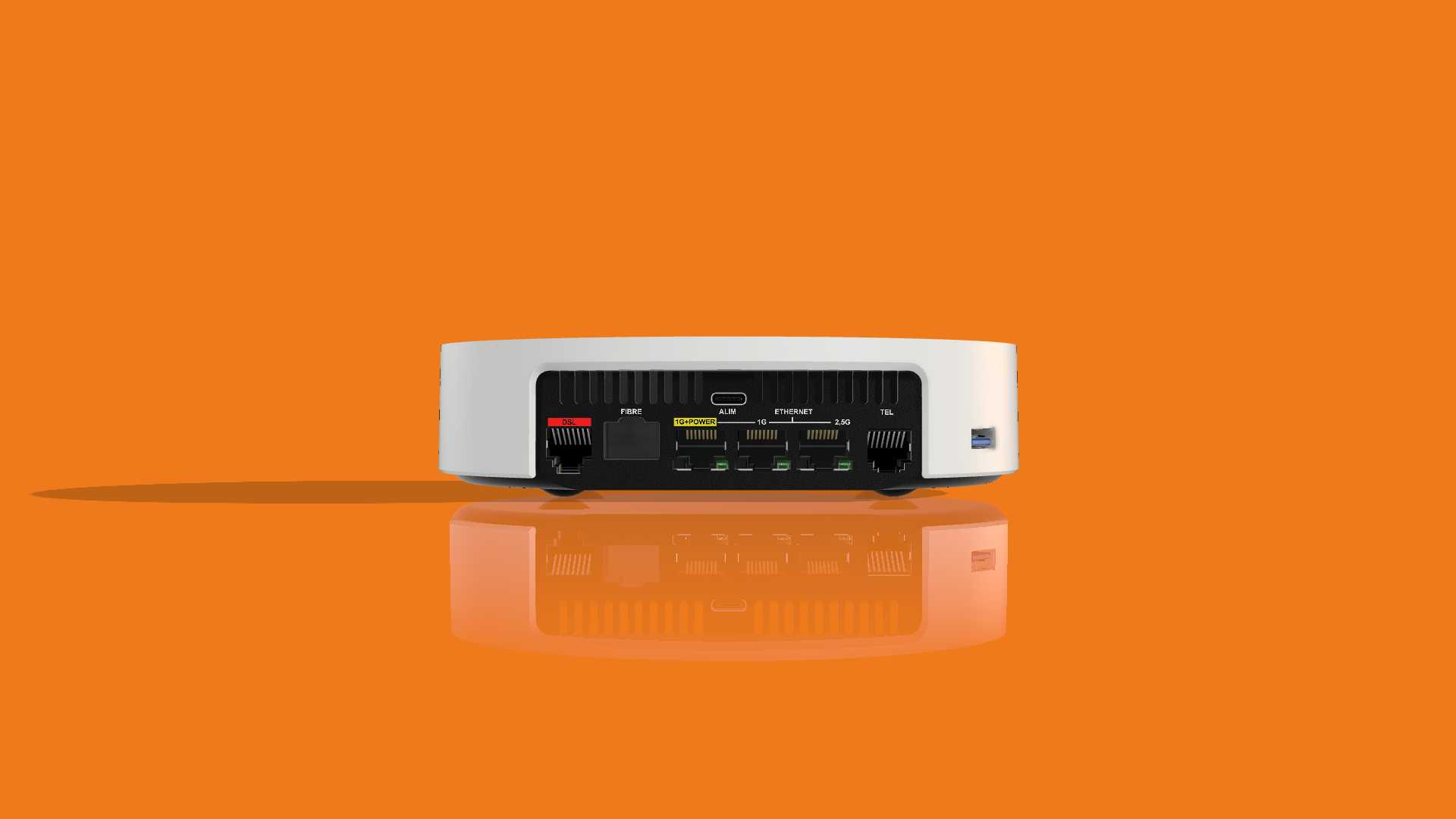

这款桌面式圆形网络路由调制解调器，主要面向家庭入户网络接入、小型办公场所网络部署场景，可同时完成光电信号调制解调与多终端网络路由分发功能，替代传统分体式光猫加路由器的堆叠部署方案，有效缩减桌面占用空间，适配简约化的桌面布置需求。设备整体采用正圆形矮柱式壳体设计，顶面做圆润弧面过渡处理，顶部设置内嵌式金属提手结构，既可以在需要挪动设备位置时提供便捷的施力点，日常放置时提手与顶面齐平不会产生突兀的凸起，避免积灰同时保持外观整体性。设备侧面预留多组网络接口、电源接口与功能复位按键，接口区域做内凹式排布，避免网线接头外凸过多影响设备贴墙放置，接口旁设置细微的状态指示灯位，可直观反馈设备运行、网络连接、端口工作状态，指示灯做柔光处理避免夜间光污染。设计过程中充分考虑桌面放置的稳定性，底部做微配重处理，重心集中在设备中下区域，日常插拔网线时不会轻易移位，底部预留防滑胶垫安装位与散热通风间隙，既可以避免设备壳体直接与桌面摩擦留下划痕，也能通过底部间隙形成自然空气对流，带走设备长时间运行产生的热量，无需额外设置散热风扇即可满足长时间稳定工作的散热需求，同时杜绝风扇运行产生的噪音干扰。壳体采用上下扣合的装配结构，无外露螺丝设计，既保证外观的简洁流畅，也便于后期维护时快速拆解检修内部电路板，内部电路板采用圆形适配布局，将电源模块、信号处理模块、交换模块做分区排布，避免信号之间产生电磁干扰，保证网络传输的稳定性。设备整体高度控制在适合桌面放置的范围，直径尺寸适配常规弱电箱搁板、书桌边角的安装放置边界，既可以放置在开放桌面，也可嵌入多数家用弱电箱内部使用，适配不同用户的部署需求。顶面的品牌标识区域做微凹丝印位，不会破坏顶面的整体平整感，设备边角全部做圆角钝化处理，避免日常挪动时磕碰划伤，整体外观采用白黑撞色设计，白色主体壳体适配多数家居、办公环境的装修风格，黑色接口区域弱化接口存在感，保持视觉上的整洁统一。
